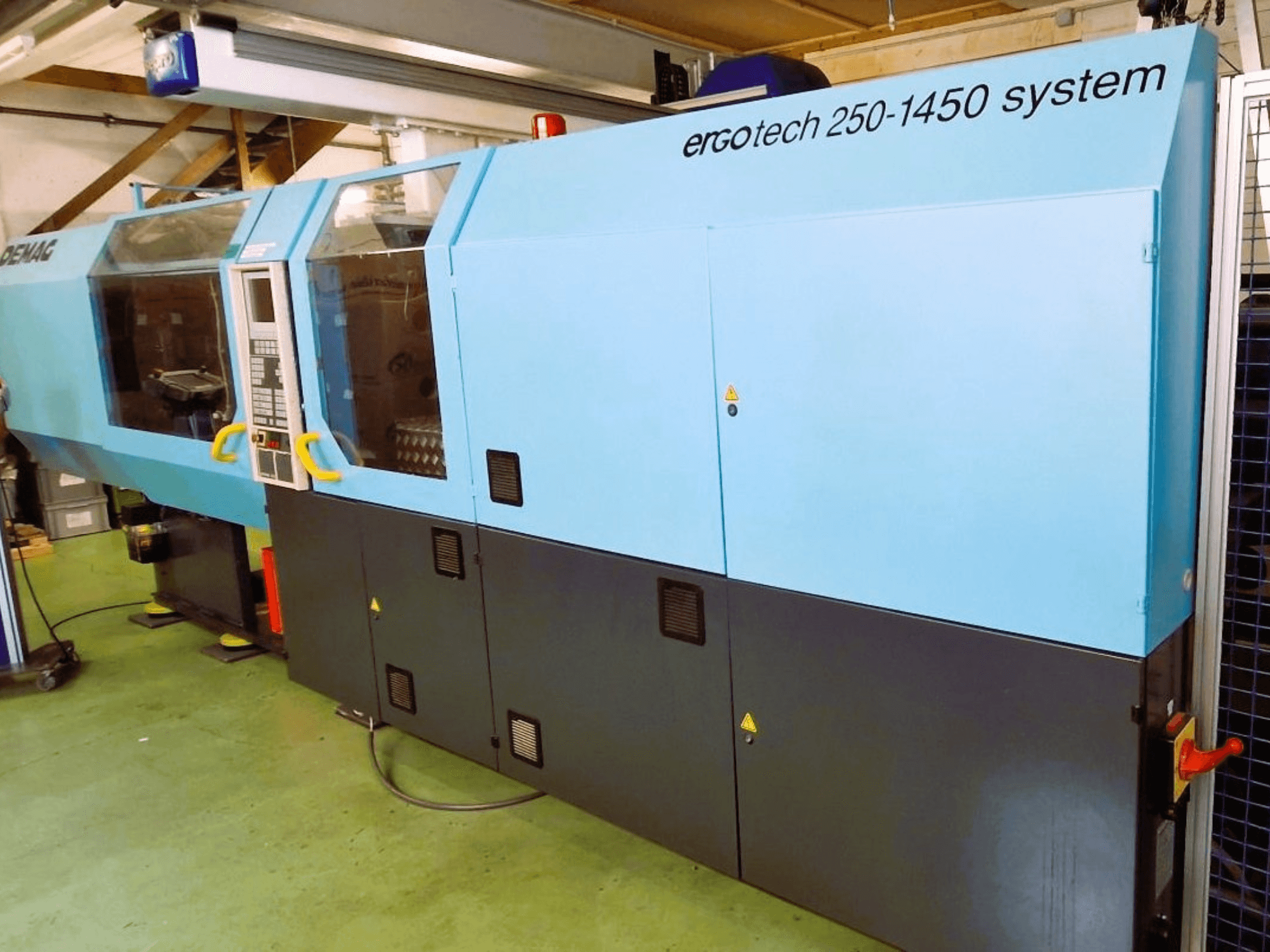

DEMAG - Ergotech System 250 - 1450CH-INJ-DEM-1995-00001

• Sıkıştırma ünitesi:

  • Sıkıştırma kuvveti: 2500 kN (tutma kuvveti 2750 kN)

  • Açılma stroku maks.: 675 mm

  • Takım/kalıp yüksekliği: 330-710 mm

  • Net bağlantı çubuğu aralığı: 630 × 630 mm

  • Takım bağlama plakalarının maks. aralığı: 950 × 950 mm

  • Maks. kalıp ağırlığı: 3300 kg

  • Ejektör stroku: 200 mm

  • İtici kuvvet: 80 kN (geri çekme kuvveti 35 kN)

  • 5 noktalı çift mafsal kolu, kompakt; optimize edilmiş darbelere sahip yağla yağlanmış mafsal kolları

  • Hareketli plaka için destek; yüksekliği ayarlanabilir kalıp montaj plakaları

  • İndüksiyonla sertleştirilmiş bağlantı çubukları (4 katlı), üst kolonlar uzatılabilir

  • 3 kalıp açma/kapama hızı; IBED üzerinde ayarlanabilir sıkıştırma kuvveti

  • Hidrolik kalıp çıkarıcı; kalıp plakaları için pozisyon ölçüm sistemi

  • Arıza durumunda otomatik kalıp soğutma kapatma

• Enjeksiyon ünitesi:

  • Enjeksiyon ünitesi: 1450

  • Vida çapları: 50 / 60 / 70 mm (şu anda donanımlı: 70 mm)

  • L/D oranı: 20:1 (tüm vidalı silindirler)

  • Maks. dozajlama stroku: 270 mm

  • Aktif vida geri çekme sistemi; basınç tutma veya plastikleştirme sonrasında hidrolik vida geri çekme

  • Ayrı ısıtmalı silindir bölgeleri; 5 adet kendi kendini optimize eden sıcaklık kontrol döngüsü (silindir ve nozul)

  • 10 destek noktası üzerinden hız kontrolü (poligon profili)

  • Vida hızı kontrolü 6 kademe ile

  • Tutma basıncı kontrolü: 10 kademe (poligon profil)

  • Deplasman ölçüm sistemi ile enjeksiyon (hızlı/sürünen)

  • Ayarlanabilir geri basınç; tutma basıncı sırasında yastık izleme

  • 2 3 hızlı enjeksiyon kalıplama sistemi; iki aşamalı fırlatma hızı

• Nozul:

  • Nozul stroku maks.: 440 mm

  • Nozul daldırma derinliği: 40 mm

  • Nozul temas kuvveti: 110 kN

• Performans/veriler:

  • Maks. parça ağırlığı (PS): 927 g

  • Dolum haznesi kapasitesi: 110 L

  • Yağ tankı kapasitesi: 700 L

  • Pompa ünitesi: 37 / 45 kW

  • Elektrik bağlantısı: 380 V / 50 Hz

• Kontroller ve HMI:

  • Tam kontrollü enjeksiyon kalıplama makinesi; modüler tasarım

  • Enerji tasarruflu DFE hidrolik kontrol pompası

  • Otomatik veri dönüştürmeli silindir değiştirme sistemi

  • Kalıp açma/kapama için dahili rampa fonksiyonu

  • 10" LCD ve 3,5" disket sürücülü IBED operatör terminali

  • Bar, cm³, mm/s veya % cinsinden ayar noktası girişi

  • Enjeksiyon profilleri için grafik desteği

  • PDE süreç veri toplama (20 parametre + 100 döngü grafiği); süreç kontrolü

  • Düz metin hata tanılama

  • Diğer ERGOtech makinelerine işlem verisi aktarımı

  • Fırlatma püskürtmeli açma/kapama programı

  • Disket ile yardım işlevi

• Arayüzler ve bağlantılar:

  • Cihaz bağlantısı için EOAT/çevresel veri yolu

  • Basılı kopya yazıcı için V24 arayüzü; yazıcı programı + basılı kopya

  • Kullanım arayüzü VDMA 24465 (32 pimli)

  • Alet koruma arayüzü (ejektör plakası kilidi)

  • Alet bağlantısı DIN standardı

  • Priz kombinasyonu:

    • 2× 220 V / 2× 380 V + otomatik kapanma

    • 2× 220 V + 1× 380 V priz (SO)

  • Alet montaj plakası için pnömatik valfler (3/2)

  • Soğutma suyu kontrolü: 8 yollu (12 yola kadar genişletilebilir)

  • Görsel arıza göstergesi (yanıp sönen ışık)

• Boya kaplaması:

  • Alt kısım antrasit; üst kısım mavi/yeşil/açık gri

Ek ekipman

• Sepro robot (elleçleme)

  • Yatay çapraz strok X: toplam 3000 mm (X1 = 2580 mm / X2 = 420 mm)

  • Sürücü: servo motor

  • Maks. hareket hızı: 4000 mm/s

  • Çıkış tarafı: makinenin arkası

  • Sabit taban yüksekliği yakl.: 480 mm

• Malzeme haznesi

• Grafiksel kayıt özellikli sıcaklık kontrolörü

• Soğutma suyu kontrol ünitesi: 8 yollu, 12 yola kadar genişletilebilir

• Esnek makine montajı (titreşim sönümleyici ayaklar)
