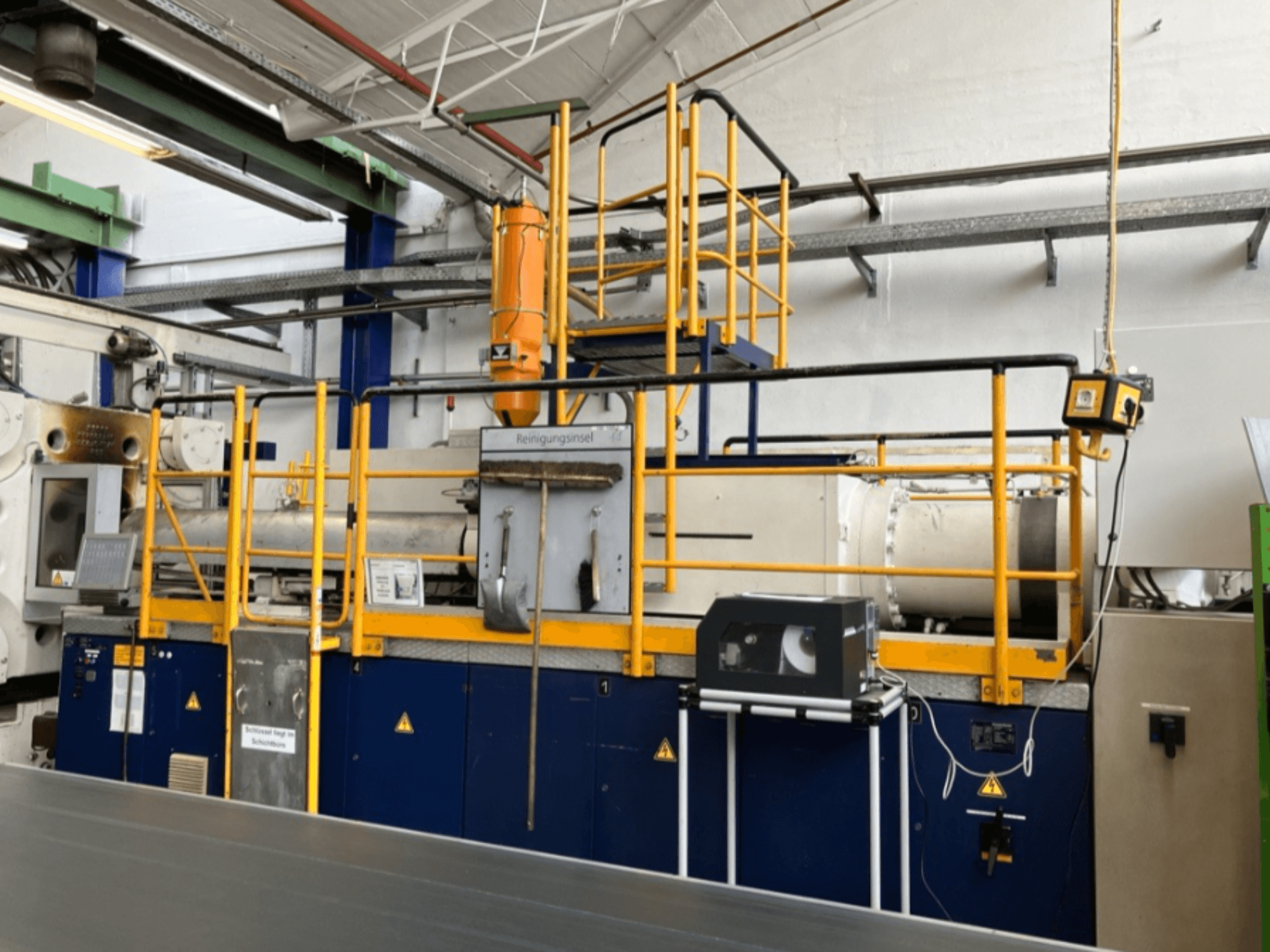

Krauss Maffei - 1000-8000 MDE-INJ-KRA-1997-00005

• Enjeksiyon ünitesi

  • Vida hızı: 92 rpm

  • Enjeksiyon hızı aşamaları:

    • 25 → 23 mm/s

    • 50 → 46 mm/s

    • 75 → 69 mm/s

    • 100 → 92 mm/s

  • Enjeksiyon ölçüm stroku: 200 mm

  • Ölçüm stroku: yaklaşık 465 mm

  • Enjeksiyon basınç limiti: 185 bar

• Hidrolik sistem

  • Pompa diferansiyel basıncı: 10 bar

  • Basınç devreleri:

    • Ana basınç: 250 bar

    • Enjeksiyon basıncı: 185 bar

    • Hidrolik devre: 150 bar

    • İkincil basınç: 120 bar

    • Yardımcı basınç: 50 bar

  • Kapanma basıncı düşüşü: yaklaşık 4-6 bar/dak

  • Oransal valf basınç aralıkları:

    • Minimum: 50 bar

    • Maksimum: 150 bar

  • İş mili hızı: 92 rpm

• Isıtma sistemi

  • Isıtma bölgesi sayısı: 9

  • Silindir ısıtıcı güç örnekleri: 9100 W, 8200 W, 6200 W, 5200 W, 2400 W, 650 W, 300 W

  • Kaydedilen çalışma gerilimleri: 230 V, 220 V, 380 V

  • Sıcaklık doğruluğu sapması: yakl. -1 K ila +2 K

• Durum / bakımla ilgili veriler

  • Makine hizalama toleransı: <0,2 mm/m

  • Enjeksiyon ünitesi hizalaması: 0,0 mm boylamasına sapma

  • Sıkıştırma ünitesi sapmaları: +0.3 / -0.4 / +0.3

  • Hidrolik yağ durumu:

    • ISO temizlik sınıfı: 16/14/11

    • Su içeriği: <%0,1

    • 40°C'de viskozite: yaklaşık 45 mm²/s

    • 100°C'de viskozite: yaklaşık 6,6 mm²/s

    • Viskozite indeksi: yaklaşık %99

    • Partikül kirlilik seviyesi: düşük (laboratuvar raporu)

• Bakım durumu (belgelenmiş iş)

  • Elektrik denetimi gerçekleştirildi

  • Mekanik bakım gerçekleştirildi

  • Hidrolik hortum kontrolü gerçekleştirildi

  • Yağ analizi yapıldı

  • Titreşim ölçümleri yapıldı

  • Kalibrasyon ve ayarlama yapıldı

  • Makine hizalama kontrolü yapıldı

• Saatler: 111,569

Ek ekipman

• Robot: REMAK RE-CNC

  • C ekseni katlama: 90°

  • A ekseni dönüşü: 90°

  • B ekseni dönüşü: 270°

  • X: 1000 mm

  • Y: 1400 mm

  • Z: 3500 mm
