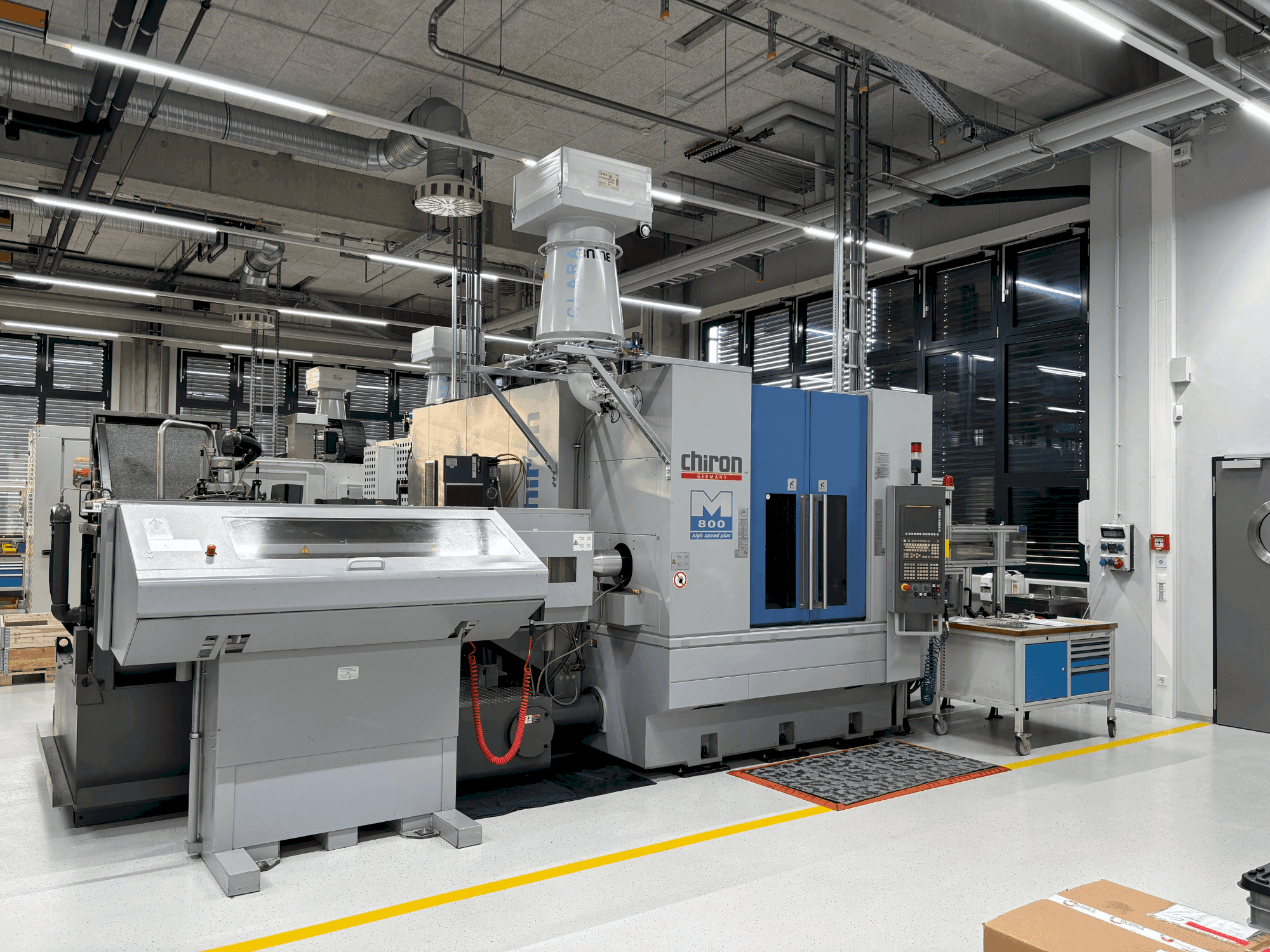

CHIRON - Mill 800DE-MIL-CHI-2007-00004

Ek ekipman

• Yaklaşık 20 adet alet tutucu dahildir
• Kısa bar yükleyici
• Knoll kağıt bantlı talaş konveyörü HL450/900

Makine Faydaları

Teknik Makine Faydalari

• Döner kafa
• Dahili soğutma beslemesi
• Hsk-a-63
• Maksimum çap: 65 mm / pensler 50 mm'ye kadar mevcuttur

Ekstra bilgi

Makine hala güç altında // Ana mil tahriki AC motorla/ Güç: 7,5 kW (% 100 ED), 22,5 kW (% 10 ED)/ Devir aralığı: 20 - 9.000 dak-¹/ Tork: 140 Nm/ Takım değiştirici: 24 takım konumu (arka plan magazini ile 92'ye kadar genişletilebilir)/ Takım sapı: dik konik 40 DIN 69871/72/ Takım ø maks.: 75 mm (serbest bitişik konumlarla 160 mm)/ Takım değiştirme süresi: yaklaşık. 1,5 sn (çipten çipe süresi: 5,0 sn)/ Çalışma alanı: Talaş tepsisi bulunan başlangıç masası (sıkma alanı: 1.400 × 550 mm²)/ Maksimum masa yükü: 1.200 kg/ Kontrol sistemi/ Kontrol tipi: FANUC 18i MB5 (5 eksenli yol kontrolü)/ Program belleği: 256 KB (512 KB'ye kadar genişletilebilir)/ Fonksiyonlar: Delme ve frezeleme çevrimleri, 3D enterpolasyon, takım yarıçap telafisi, makro programlama/ Arayüzler: RS232C, PCMCIA hafıza kartı/ Yüksek hızlı paket (isteğe bağlı)/ Hızlı hareket hızı: 60 m/dak (X/Y/Z)/ Hız aralığı: 20 - 12.000 dak-¹/ Çipten çipe süresi: yaklaşık. 2,9 sn/ 5 eksenli döner kafa (isteğe bağlı)/ Motor mili: Güç: 25 kW (%100 ED), 40 kW (%10 ED)/ Hız aralığı: 20 - 20.000 dak-¹/ Takım tutucu: HSK-A 63/ Döner eksen: Hareket aralığı: ±100°/ Kısmi doğruluk: ±10"/ Tahrik torku: 280 Nm/ Soğutma ve talaş beslemesi/ Standart soğutma sistemi: Tank kapasitesi: 200 l/ Pompa kapasitesi: 1,5 bar'da 80 l/dak/ HP soğutma seçeneği (70 bar): Akış hızı: 20 l/dak (30 bar) ila 11 l/dak (70 bar)/ Talaş konveyörü (isteğe bağlı): Hazneli kazıyıcı bant (150 l)/ Ölçüm teknolojisi Renishaw ölçüm probu (OMP 40): Otomatik iş parçası ölçümü ve tezgah kompanzasyonu/ Yakut bilye Ø 4 mm/ Şebeke bağlantısı & çevre/ Güç kaynağı: 400/230 V ±10%, 50 Hz/ Basınçlı hava: min. 6 bar/ Ortam sıcaklığı: 10-40 °C/ Opsiyonel ekipman: Arka plan magazini: 92 takım konumu/ Çubuk işleme: Ø 65 mm'ye kadar çubuklar için torna mili/ Çubuk beslemesi için NC kızak (60 m/dak)/ Otomatik gres yağlama/ Kısa çubuklar için otomatik yükleyici (ILS-RBK-10012)/
