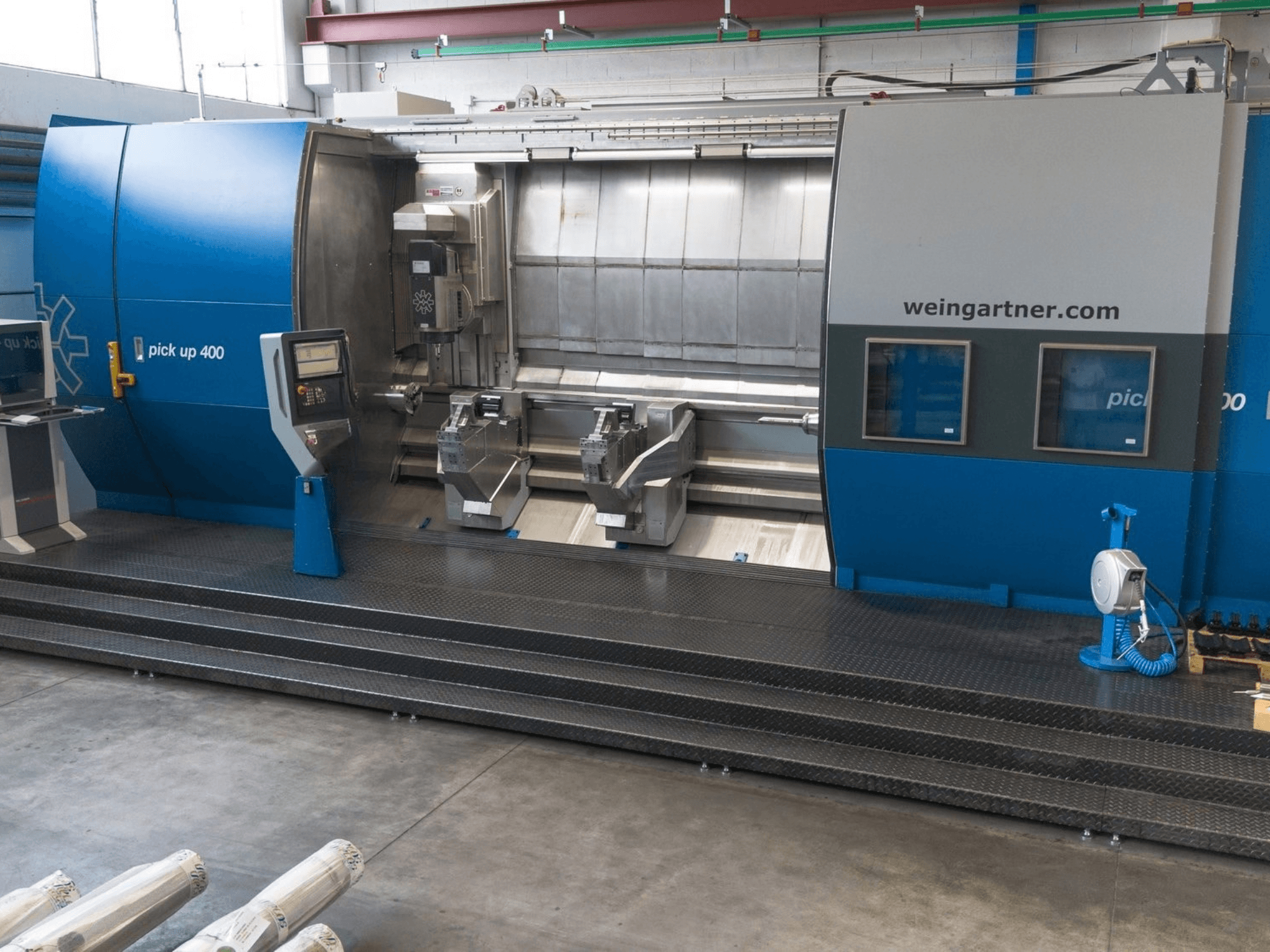

Weingartner - Pick Up 400IT-MIL-WEI-2023-00001

• Kontrol: Siemens 840D çözüm serisi (NCU 720.3), OP19 dokunmatik ekran + Siemens TP700 dokunmatik panel

• Eşzamanlı işleme: 5 eksenli; B ekseni tornalama

• İş parçası kapasitesi: merkezler arası maksimum uzunluk 4.000 mm; frezeleme için maksimum çap 180 mm; mandren boyutu Ø260 mm

• Güç kaynağı: 3 × 400 V / 50 Hz; ana sigorta yaklaşık 200 A

Eksenler

• X: hareket mesafesi 450 mm; hızlı hareket 20 m/dk

• Y: hareket aralığı −80 / +150 mm; hızlı hareket 20 m/dk

• Z: hızlı hareket 25 m/dk

• B: dönme aralığı ±45°; maks. dönme hızı 90°/s; sıkıştırma torku 5.000 Nm

• C: maks. hız 50 dev/dk; maks. tork 1.740 Nm (sürekli) / 2.580 Nm (%40 yük)

• W (punta kızağı): hızlı 15 m/dk

• VZ1 / VZ2 (sabit dayanak kızakları): hızlı 15 m/dk

Tornalama / Frezeleme Ünitesi

• Ünite: UFE-400; takım mili: MDFK

• Güç: 45 kW (sürekli) / 70 kW (%40 yük)

• Maks. iş mili hızı: 14.000 rpm; nominal hız: 1.560 rpm

• Tork: 275 Nm (sürekli) / 430 Nm (%40 yük)

• Takım arayüzü: HSK 100‑T (HSK 100‑A / HSK 100‑T ile uyumlu); ek arayüz: Capto C8

• İç soğutma sıvısı: 80 bar; 20 l/dk

Punta

• Hidrolik tahrikli mil; çap 190 mm; strok 200 mm; Morse konik MK6

Makine donanımı / konfigürasyonu

• Ön ve arka kendinden merkezlemeli dayanaklar; bağımsız olarak CNC ile konumlandırılabilir

• Vida frezeleme için 2 adet prizmatik destek

• Destek çenesi aralıkları: 15–30 / 30–65 / 65–140 / 140–200 mm

• Hızlı çene değiştirme özelliğine sahip hidrolik SMW KNCS‑N 260 güç mandreni

• Merkezi yağlama sistemi

• Tahrikli güvenlik kapaklı, tamamen kapalı makine gövdesi; Visiport inceleme pencereleri

• Hidrolik ve pnömatik sistemler

• Soğutma sıvısı ve yağ buharı emme hazırlığı

• B/C/X/Y/Z eksenleri için elektronik el kumandası

Yazılım / kontrol fonksiyonları

• Siemens Safety Integrated; Profibus / Profinet; OPC UA arayüzü

• 5 eksenli eşzamanlı işleme; B ekseni tornalama; TRANSMIT / TRACYL

• X/Y sıcaklık telafisi

• DNC uzaktan teşhis; WMDS Teşhis Sistemi; Telediagnosis özelliği

• weinCAD EXTRUDER DESIGNER; WeinEXT – Praxis

Ek donanım

• Menteşeli kayışlı talaş konveyörü

• KF 200 soğutma sıvısı filtreleme sistemi: 1.400 l tank; 40 µm filtreleme; 80 bar / 46 l/dk yüksek basınçlı pompa; 13 bar / 160 l/dk düşük basınçlı pompa; otomatik yağ sıyırıcı

• Yağ buharı emme ünitesi: hava akışı yaklaşık 4.000 m³/h

• Merdivenli ve korkuluklu çalışma platformu
