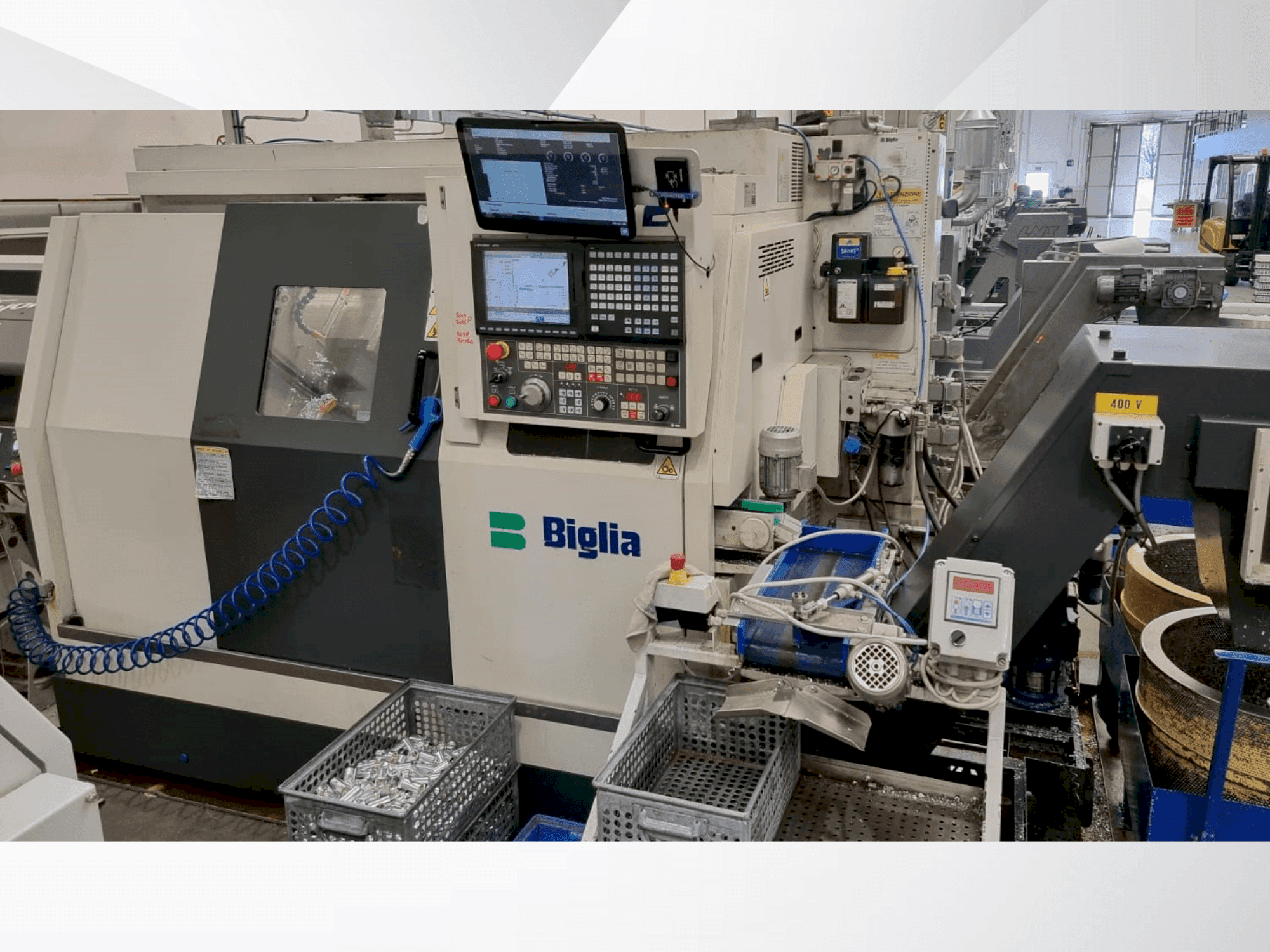

Biglia - B436 Y2IT-TUR-BIG-2017-00001

Ek ekipman

• Takım taşıyıcı / 8 takım yeri olan Revolver 1 / Takım sistemi silindirik şaft 25 x 48 mm / 6 takım yeri olan Taret 2.
• Talaş konveyörü: Boşaltma yüksekliği 650 mm / Hidrolik sistem: Dağıtım hızı 19 l/dak. / Sistem basıncı 90 bar.
• Dolum hacmi 50 litre / Soğutma sistemi: Debi 40 l/dak / Sistem basıncı 4 bar / Dolum hacmi 210 litre.
• Malzeme besleme tertibatı:Çubuk çapı max 52 mm.
• Besleme stroğu maks. 80 mm / Besleme kuvveti 3000 N / Senkronize mil için çıkarma cihazı: Çıkarma stroğu 40 mm.
• Hidrolik çıkarma ve yıkama cihazı: Çıkarma stroğu 40 mm / Geri delme cihazı: Maksimum 5 sabit takım.
• Maksimum 3 sabit ve 2 tahrikli takım / Hız 6000 dak-1. / Tork 8 Nm / Takım montaj deliği 25 mm.

Makine Faydaları

Teknik Makine Faydalari

• X ekseni: 85 mm (x₁ ekseni), 85 mm (x₂ ekseni), 170 mm (x₃ ekseni) / y ekseni: 50 mm (+25/-25) (y₁ ekseni), 50 mm (+25/-25) (y₂ ekseni) / z ekseni: 300 mm (z₁ ekseni), 300 mm (z₂ ekseni), 340 mm (z₃ ekseni).
• Hidrolik sistem: tank kapasitesi: 25 litre / motor gücü: 2,2 kw / maksimum basınç: 40 bar.
• Yağlama sistemi:tank kapasitesi: 3 litre /makine ce belgelidir.
• Motorlu taret şanzımanı: takım mili motor gücü: 2. 2 kw.
• Maksimum tork: 22 nm.
• Delme çubuğu çapı: 20 mm.
• Taretler: takım tutucu tipi: biglia ile uyumlu takım tutucu. / takım sapı boyutları: 16x16 mm. / delme çubuğu çapı: 20 mm.

Ekstra bilgi

Güç: 40 kW, 70 A. Kontrol Paneli: BIGLIA. Güç Kaynağı: 400V 50Hz. Çalışma aralığı: Maksimum çubuk dönüş çapı: 36 mm. Çubuk geçiş borusu çapı: 37,5 mm. Ana Mil: Maksimum hız: 7000 rpm. Mil burun flanş tipi: 115 mm. Mil deliği: 46 mm. Üç ön yatağın iç çapı: 75 mm. Mil motor gücü: 11 kW. Sürekli mil motor gücü: 7,5 kW. Sabit güç şu andan itibaren: 1700 rpm. Maksimum tork: 62 Nm. Pens tutucu kapatma silindirinin itme kesiti: 75 cm². Pens tutucu kapatma silindirinin stroku: 26 mm. 5 ila 30 Bar arasında ayarlanabilir kapatma kuvveti. Maksimum sıkıştırma kuvveti: 2250 daN. Karşı Mil: Maksimum hız: 7000 rpm. Mil burun flanş tipi: 115 mm. Mil deliği: 46 mm. Üç ön yatağın iç çapı: 75 mm. Mil motor gücü: 11 kW. Sürekli mil motor gücü: 7,5 kW. Sabit güçten itibaren: 1700 dev/dak. Maksimum tork: 62 Nm. Pens tutucu kapatma silindirinin itme kesiti: 75 cm². Pens tutucu kapatma silindirinin stroku: 26 mm. 5 ila 30 Bar arasında ayarlanabilir kapatma kuvveti. Maksimum sıkıştırma kuvveti: 2250 daN. Üst Çapraz Kızak: Z₁ ekseni (uzunlamasına kızak): Maksimum strok: 300 mm. Vida çapı/adım: 25/10 mm. Maksimum hızlı hız: 30 m/dak. X₁ ekseni (enine kızak): Maksimum strok: 85 mm. Vida çapı/adım: 25/10 mm. Maksimum hızlı hız: 15 m/dak. Y₁ ekseni (dikey kızak): Maksimum strok: 50 mm (+25/-25). Vida çapı/adım: 25/5 mm. Maksimum hızlı hız: 15 m/dak. Alt Çapraz Kızak: Z₂ ekseni (uzunlamasına kızak):Maksimum strok: 300 mm. Vida çapı/adım: 25/10 mm. Maksimum hızlı hız: 30 m/dak. X₂ ekseni (enine kızak):Maksimum strok: 85 mm. Vida çapı/adım: 25/5 mm. Maksimum hızlı hız: 15 m/dak. Y₂ ekseni (dikey kızak):Maksimum strok: 50 mm (+25/-25). Vida çapı/adım: 25/5 mm. Maksimum hızlı hız: 15 m/dak. Karşı Mil Çapraz Kızak: Z₃ ekseni (uzunlamasına kızak):Maksimum strok: 340 mm. Vida çapı/adım: 25/10 mm. Maksimum hızlı hız: 30 m/dak. X₃ ekseni (enine kızak):Maksimum strok: 170 mm (+85/-85).Vida çapı: 25/5 mm.Maksimum hızlı hız: 15 m/dak.
