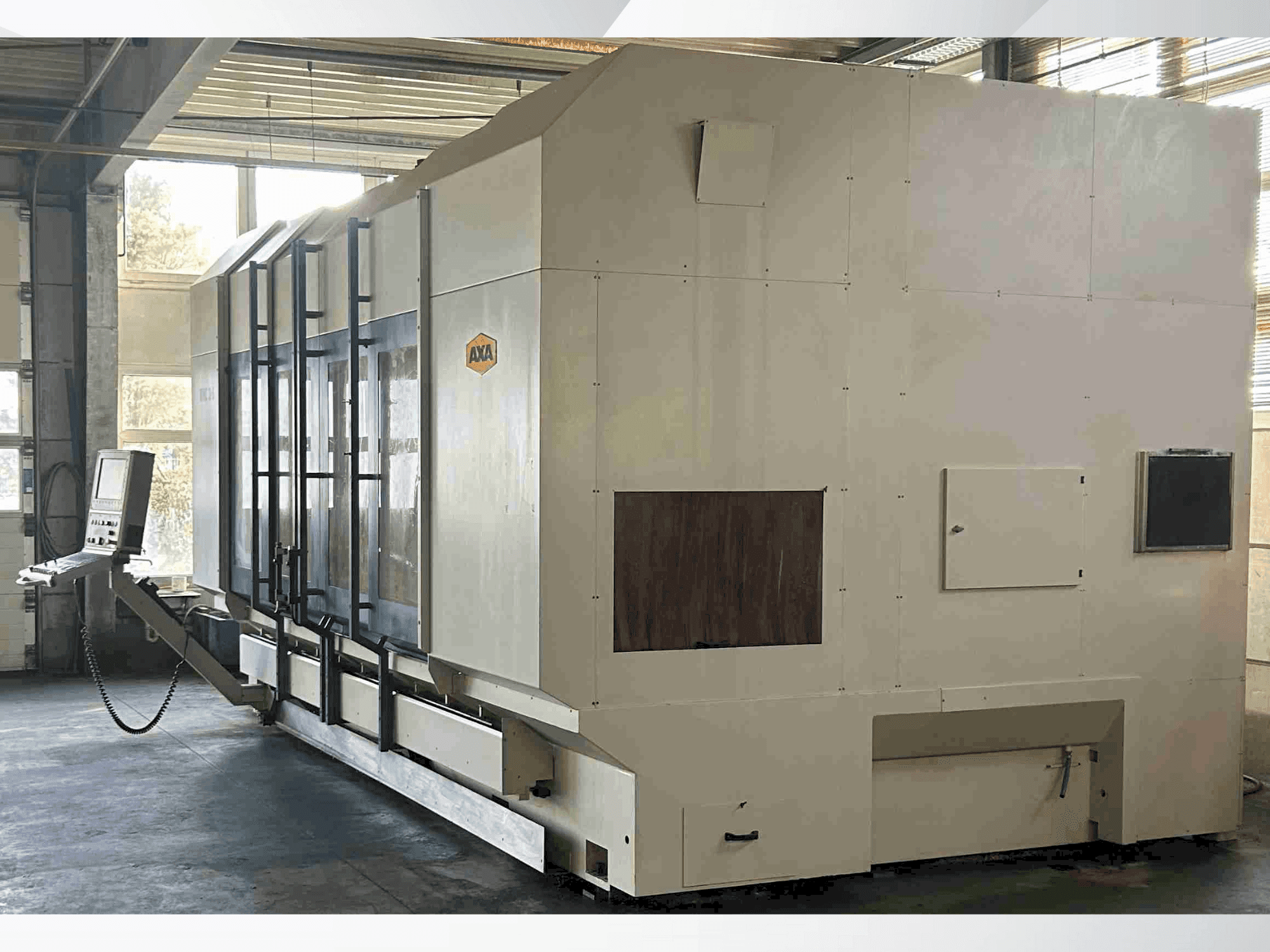

AXA - VHC 3-3000 SDE-MIL-AXA-2006-00002

Ek ekipman

• - Makine C ekseni ve +/-100º B ekseni kafası ile birlikte gelir.

Ek bilgi

Makine Faydaları

• Teknik Makine Avantajları:
  • - %40'ta maksimum tork: 143 (-255) nm
  • - Maksimum güç %40'ta: 30 (40) kw
  • - Mil üzerinden soğutma sıvısı beslemesi: 40 bar
  • - Maksimum besleme kuvveti: 9000 n
  • - X ekseni hareketi: 1760 - 9000 mm
  • - Sarkaç hareketi: yaklaşık x hareketi/2 - 500 mm
  • - Y ekseni hareketi (yatay/dikey): 700 (900) mm
  • - Z ekseni hareketi (yatay/dikey): 850 (950) mm
  • - Mil burnuna olan mesafe tablosu (yatay/dikey): 250 - 1100 mm / 40 - 890 mm
  • - T yuvaları, hizalama yuvası olarak merkez yuva h7: 14 h9 mm
• Kalitatif Makine Faydaları:
  • - T-yuvası aralığı: 160 mm
  • - 3d prob: rmp 60 renishaw
  • - Alet probu: tt140 heidenhain
  • - Nc döner başlık, sonsuz ayarlanabilir, dönüş aralığı ± 100°
  • - B ekseni dönüş aralığı: ± 90°
  • - Kilitleme: 2,5° (1°, kademesiz)
  • - Min. Takım değiştirme süresi: 5 sn.
  • - 1000 mm üzerinde konumlandırma doğruluğu: ± 0,015 (0,0075) mm
  • - Tekrarlanabilirlik: ± 0,005 mm
  • - Frezeleme st 60 max. : 800 cm³/dak

Ekstra bilgi

• - Makine hala güç altında / St 60'ta delme maks.: Ø 35 mm / St 60'ta diş açma maks.: M 30 / X hareketinin metresi başına ilave ağırlık: yaklaşık 2500 kg / Ana makinenin ağırlığı (X = 1760): yaklaşık 14500 kg / Çalışma yüksekliği: min. 40 mm maks. 890 mm (dikey) / min. 250 mm maks. 1100 mm (yatay)/ Tahrik Gücü: AC içi boş mil motoru, %40 ED'de 30 kW/143 Nm güç sağlar./ Mil Hızı: Milin hız aralığı 30−6.000 U/dak'dır./ Takım Değiştirici: 22 takım yuvasına sahip bir zincir magazini vardır (SK40 DIN69871A/69872 A)./ Boyutlar: Ağırlık: yaklaşık 16.500 kg./ Boyutlar (U×G×Y): yaklaşık 5,7 m×3,9 m×3,4 m (+talaş konveyörü için 1,7 m)./ Çalışma Alanı Kapsülleme: Kapsülleme için sac levhalı bir körük kapağı kullanılır./ Y ekseni strokunun 900 mm'ye ve Z ekseni strokunun 950 mm'ye uzatılması/ Görüntüleme penceresi ve emniyet anahtarı içeren alüminyumdan yapılmış bir mekik plakası ile mekik çalışması./ Takım magazininin genişletilmesi 36 takım yuvasına kadar/ SK 40 takım tutucu için hidrolik sıkıştırma/ ±100° aralığında sürekli konumlandırılabilen ve 0,001°'lik adımlarla programlanabilen 1 eksenli NC döner kafa/ AC içi boş şaft motoru (No. 111) ile artırılmış tahrik gücü. Maksimum güç 27 kW/%100 ED veya 40 kW/%40 ED'dir. Maksimum tork 127 Nm/%100 ED veya 191 Nm/%40 ED'dir./ Yağ püskürtmeli yağlama ile 30−12.000 U/dak aralığında artırılmış mil hızları/ Kağıt bant filtre sistemli ve yüksek basınç pompalı harici 400 litrelik tank dahil olmak üzere mil üzerinden soğutma sıvısı beslemesi. 40 bara kadar basınç sağlayabilir. Bu seçenek, talaş konveyörü seçeneğini gerektirir. / Entegre 200 litrelik soğutma tankı ve harici soğutma pompası bulunan menteşeli bantlı talaş konveyörü (sol veya sağ) / 1000 mm ön plaka çapına sahip 5. eksen NC döner tabla RTA 4L-800. Tabla, hidrolik sıkıştırma ile yatay kurulum için tasarlanmıştır. / RTA, sabit tabla ile aynı seviyede olacak şekilde entegre edilmiştir. / Dijital tahrik kontrolü ve 15" TFT ekranla birleştirilmiş Heidenhain iTNC 530 kontrol sistemi. / Takım ölçümü için takım magazininde saklanan ve otomatik olarak değiştirilebilen 3 boyutlu dokunmatik prob (Renishaw RMP 60). Prob yazılımı, sıfır noktası ve konum belirleme, merkezleme ve elektrikli iş parçası hizalaması için kullanılır. / İşleme alanına monte edilebilen ve sabit veya dönen bir takımla ölçüm yapabilen takım uzunluklarını ve yarıçaplarını ölçmek için bir takım dokunmatik prob sistemi (Heidenhain TT 130) İsteğe bağlı: 6. eksen. Tamamen entegre döner tabla
