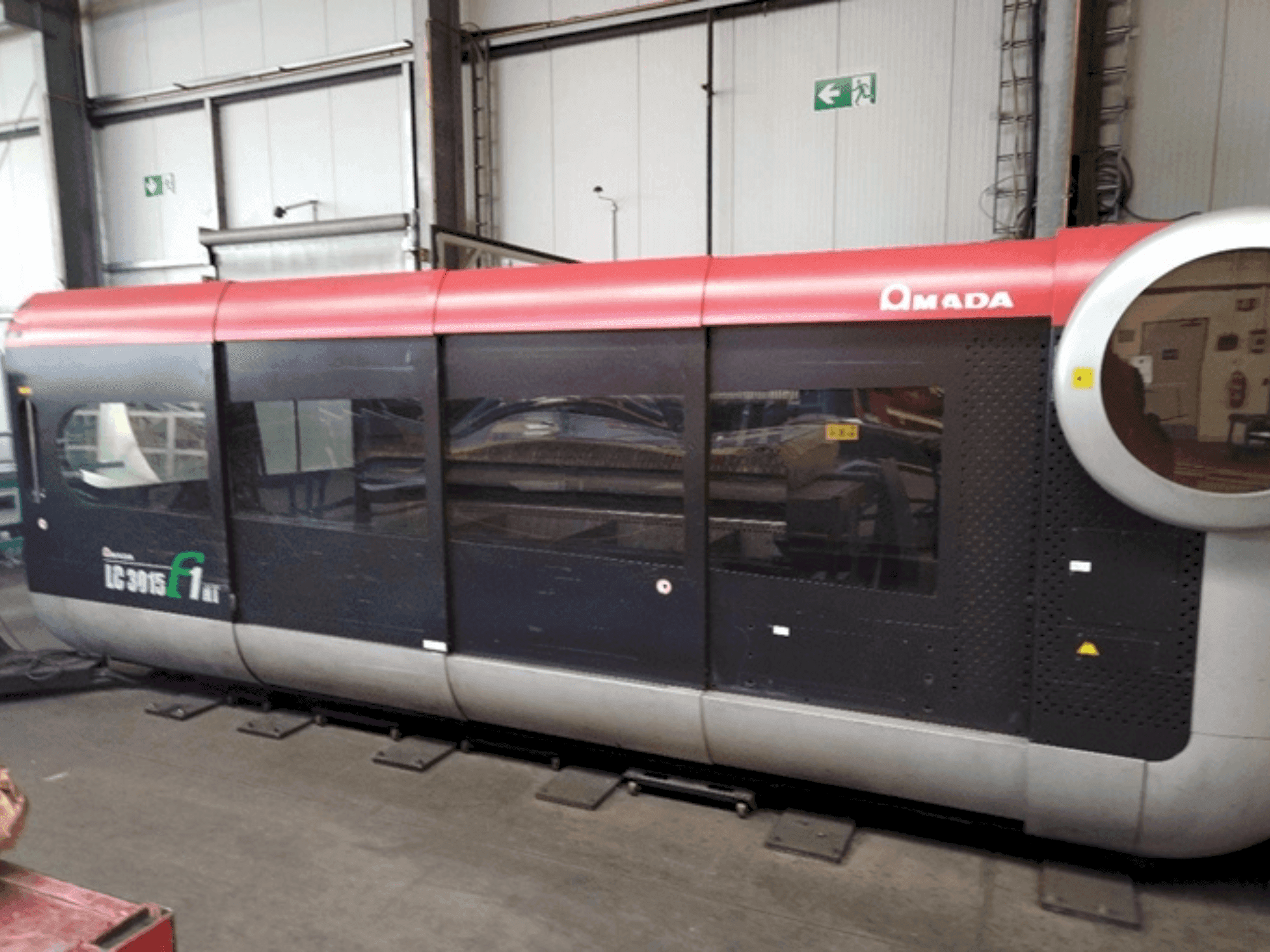

AMADA - LC 3015 F1 NTDE-CUT-AMA-2009-00001

Makine Faydaları

Teknik Makine Faydalari

• Gerekli güç: 98 kva
• Kapasite: 4 kw
• Lazer rezonatör: af4000i-b
• Transformatör: marx tg 516

Ekstra bilgi

Taşıma kutusu ile makine (U x G x Y): 7120 × 3150 × 2370 mm Ağırlık (taşıma kutusu ile): 13.500 kg Lazer Rezonatörü (U x G x Y): 2460 × 1140 × 1965 mm Lazer Rezonatörü Ağırlığı: 1.300 kg Birleşik Ünite (U x G x Y): 2332 × 1638 × 2201 mm Birleşik Ünite Ağırlığı: Yaklaşık 1.750 kg Transformatör (U x G x Y): 950 × 800 × 950 mm Transformatör Ağırlığı: 484 kg Palet Değiştirici (U x G x Y): 3868 × 2352 × 1010 mm Palet Değiştirici Ağırlığı (kaldırılabilir bilyalı destekler olmadan): 2.450 kg Palet Değiştirici Ağırlığı (kaldırılabilir bilyalı desteklerle [opsiyon]): 3.500 kg Elektrik Bağlantıları Toplam Güç Bağlantısı Sistem: 400 V / 127 KVA Trafo Güç Bağlantısı: 400 V / 89 kVA / 160 A Kombine Ünite Güç Bağlantısı: 400 V / 38 kVA /55A Lazer Rezonatör Güç Bağlantısı: 200 V / 55 KVA Kontrol ve Sürücüler Güç Bağlantısı: 200 V / 34 kVA Çalışma Gerilimi: 3×400 V(±10%)/PE/50 Hz Maks. Akım Çekme: 55 A Trafo Anma Gücü: 89 KVA Trafo Anma Primer Gerilimi: 3×400 V(±10%) Trafo Anma Sekonder Gerilimi: 3×200 V Trafo Anma Primer Akımı: 132 A Trafo Anma Sekonder Akımı: 257 A Basınçlı Hava ve Gaz Gereksinimleri Toplam Basınçlı Hava Gereksinimi (kesme gazı olarak kullanılmayan hava): 7 bar; 69,6 m 3/h Toplam Basınçlı Hava İhtiyacı (kesim gazı olarak kullanılan hava): Maks. 9,7 bar; 132,6 m 3/h Makine Fonksiyonları için Basınçlı Hava ("Soğutma Kesimi" ve "Yağ Atışı"): 6 bar; 18 m 3/h "ECO CUT" için Basınçlı Hava: 6 bar; 18 m 3/h DELTAComp 1500-8/9 Duman Tahliye Sistemi için Basınçlı Hava: 5 bar; 5,6 m 3/h Lazer Gazı Tüketimi: Saatte 10 litre Kesme Gazları: Oksijen, Azot ve basınçlı hava (kesim gazı olarak kullanılıyorsa) gereklidir. Çevre ve Konum Gereksinimleri Ameliyathane Sıcaklığı: +15 ila +35 °C Oda Yüksekliği: En az 4 m Aydınlatma: En az 500 Lüks Nem: %75'ten az (çiy yoğunlaşması olmadan) Titreşimler: 5 µm'nin altında genliğe sahip 0,05 G'nin (0,49 m/s 2) altındaki sismik ivmeye dayanıklı olmalıdır. Temel Yük Kapasitesi: ≥49 kN/m 2
