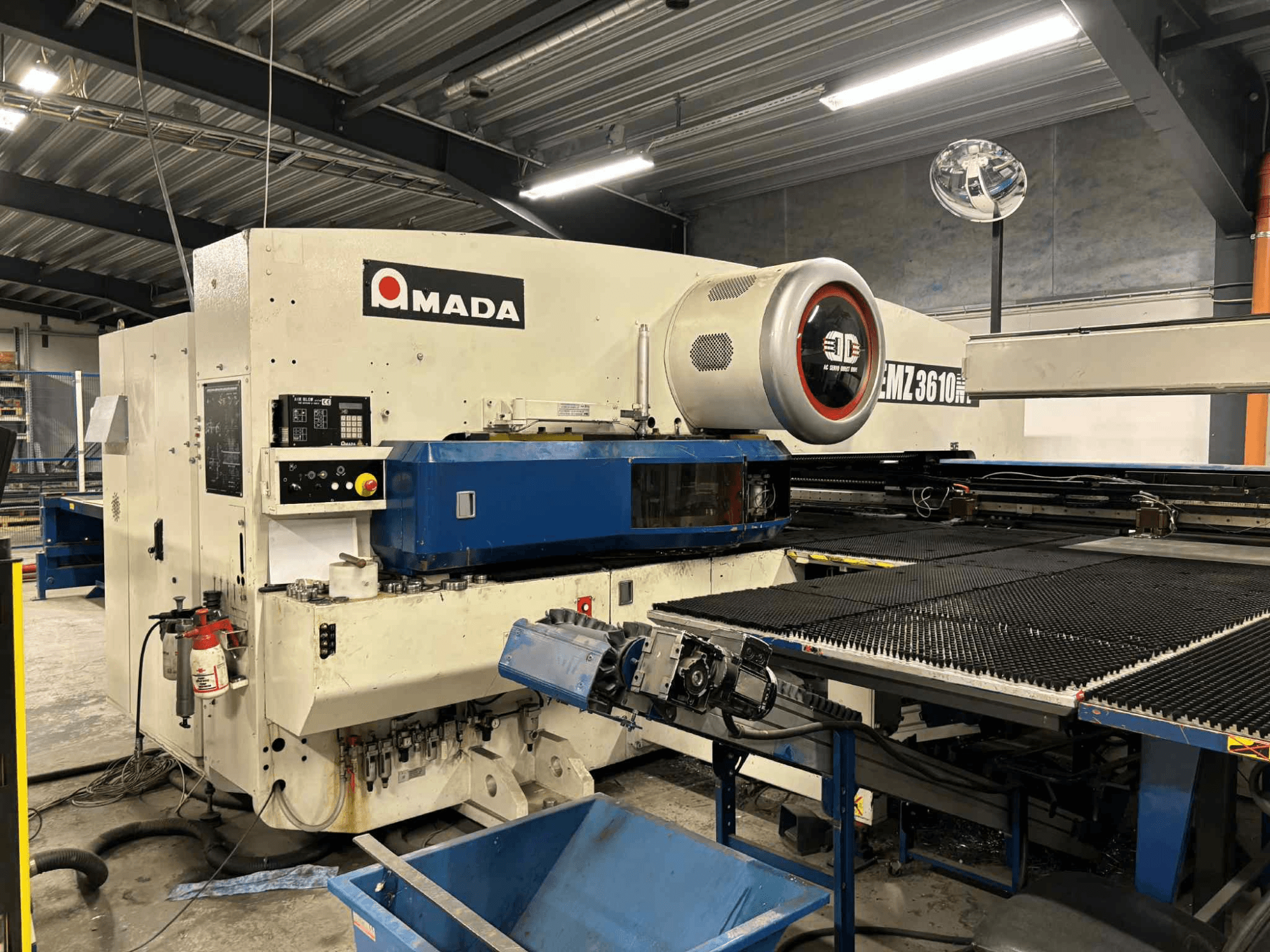

AMADA - EMZ 3610 NTNO-PUN-AMA-2011-00001

• Yeniden konumlandırmalı çalışma alanı: 5000 x 1525 mm

• Maks. sac kalınlığı: 4,5 mm (yumuşak çelik)

• İlerleme hızı X/Y: 100 / 80 m/dak (128 m/dak eşzamanlı)

• Konumlandırma toleransı: +/- 0,1 mm

• Z taret istasyonları: 45

• AutoIndex istasyonları: 4 (2 x B, 2 x C)

• Taret ilerleme hızı: 30 1/dak

• Maks. isabet sayısı: 1000/dk

• Makine çerçevesi: Köprü çerçevesi

• Delme tahriki: Servo-elektrikli İkiz Tahrik

• Sürücüler (taret + tabla): AC-Servo motorlar

• Kelepçeler: Pnömatik

• Elektrik bağlantısı: 400V / 50Hz

• Elektrik tüketimi: 1 kW - 7 kW

• Hava tüketimi (makine): 250 l/dak

• Hava tüketimi (Air Jet Vakuum): 250 l/dak

Ek ekipman

• Yükleme ünitesi: Yükleyici L III 300

  • Levha boyutu min.: 1000 x 300 mm

  • Sac boyutu maks.: 3000 x 1500 mm

  • Malzeme kalınlığı: 0,5 - 8,0 mm

  • Maks. yükleme ağırlığı: 300 kg

  • Maks. istif yüksekliği: 300 mm

  • Maks. palet ağırlığı: 4000 kg (2x2000 kg)

  • Maks. ilerleme hızı (travers): 70 m/dak

  • Vantuz sayısı: 34 adet

  • Çift tabaka kontrolü: Evet, sac kalınlığı detektörü ile

  • Hava tüketimi: 510 l/dak, 6 bar giriş basıncı

  • Elektrik bağlantısı: 400V

• Parça sökücü ile boşaltma ünitesi: PR 3 UL 300 P

  • Parça boyutu min./maks.: 150 x 150 mm / 2500 x 1000 mm

  • Sac kalınlığı: 0,5 - 3,0 mm (EM-Serie için 4 mm)

  • Maks. parça ağırlığı: 50 kg

  • Depolama masası boyutu: 3400 x 1400 mm

  • Boşaltma kelepçeleri için maks. parça boyutu: 3000 x 1500 mm

  • Maks. istif yüksekliği iskelet tabla: 450 mm

  • Maks. ağırlık iskelet masası: 2000 kg

  • Maks. istif yüksekliği depolama masası: 450 mm

  • Maks. ağırlık depolama masası: 4000 kg

  • Maks. ilerleme hızı X-/Y yönü: 180 / 90 m/dak

  • Hava tüketimi: 1000 l/dak, 6 bar giriş basıncı

  • Elektrik bağlantısı: 400V
