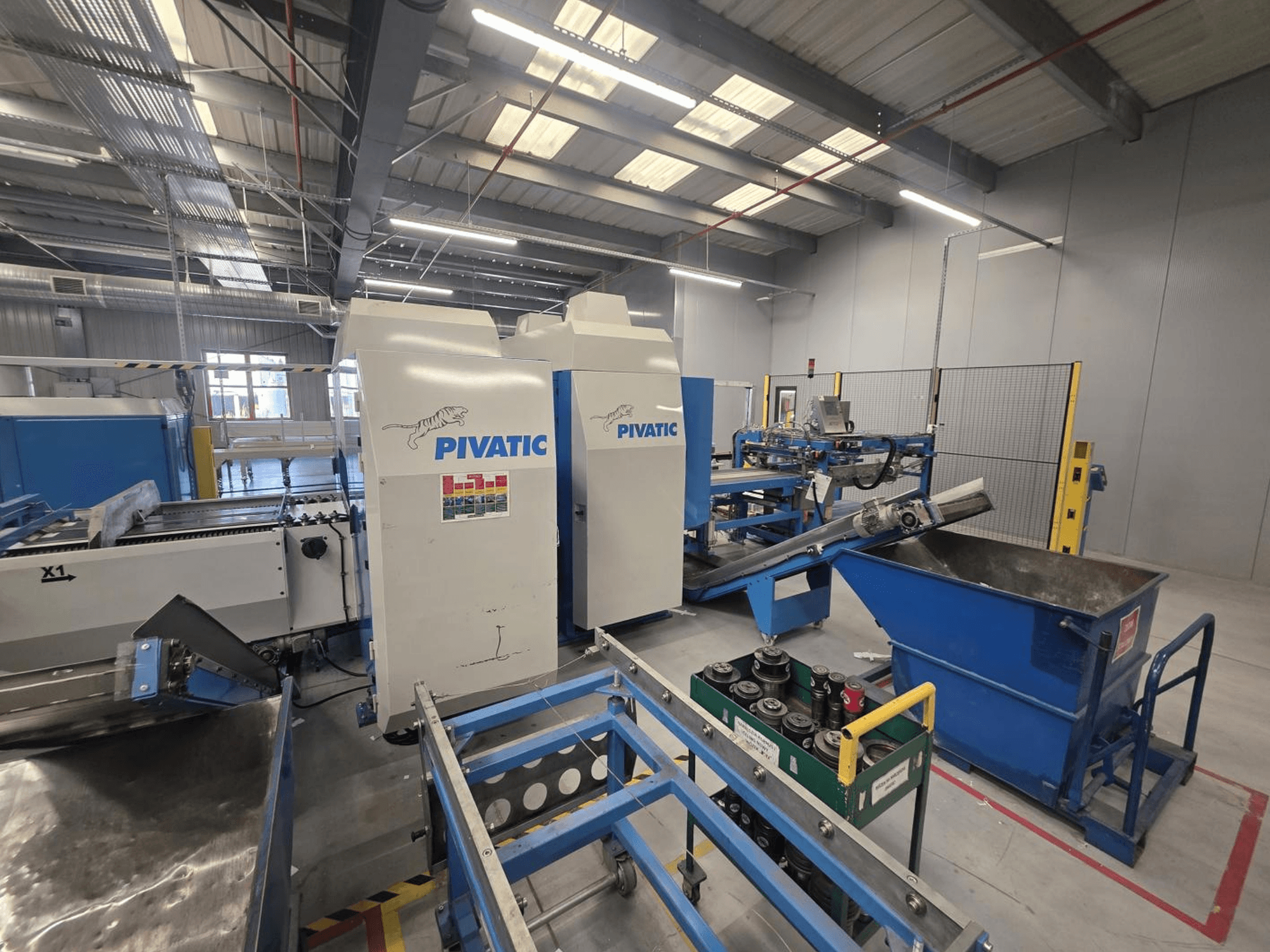

Pivatic - Punching Line PCC80-e TT HTPL-PUN-PIV-2013-00001

• Uygulama: Delikler, kesikler ve çentikler gerektiren yassı sac parçaların (paneller, braketler, muhafazalar, elektrik dolabı parçaları vb.) seri üretimi

• İşlem akışı: Rulo → rulo açma → düzeltme → konumlandırma → TT delme → HT delme → parça kesme → boşaltma/istifleme

• Teknik özellikler:

  • Sac genişliği: 60–830 mm

  • Sac kalınlığı: 0,5–2,0 mm (4,0 mm'ye kadar olan versiyon mevcuttur)

  • Maksimum rulo ağırlığı: 5.000 kg

  • Kurulu güç: 20 kW

  • Güç kaynağı: 3 x 400 V + PE

  • Frekans: 50 Hz

• Delme sistemi:

  • TT (Kalın Taret): Esnek delikler/kesikler/konturlar için standart kaset tipi aletlerle CNC delme

  • HT (Sert Takım): Tekrarlayan işlemler için özel takımlar kullanan ikinci delme bölümü

• Alan gereksinimleri:

  • Ana hat kapladığı alan: 17,5 x 5,5 m

  • Hurda için ek alan: 1,5 m

  • HT bölümü için ek alan: 1,55 m

• Makine durumu: Tamamen çalışır durumda ve üretimde; inceleme ve deneme mümkündür

Ek ekipman

• Dahil olanlar:

  • Bobin konumlandırma arabaları

  • Bobin açma makinesi

  • Sac düzleştirici

  • Rulo açma/düzeltme ünitesi ve rulo arabaları için kontrol paneli

  • Ana kontrol paneli

  • Seçilebilir ürün boşaltımı için eğilebilir konveyör

  • Taşıma ve istifleme modülü

  • Sabit koruyucular ve fotoelektrik bariyerlerden oluşan güvenlik sistemi

  • Hidrolik güç ünitesine sahip kontrol kabini

  • Takım kaset arabaları

  • Sert alet taşıma ve depolama istasyonu

• Dahil olmayanlar:

  • Delme aletleri

  • Takım kasetleri

  • Bazı fotoğraflarda gösterilen robot
