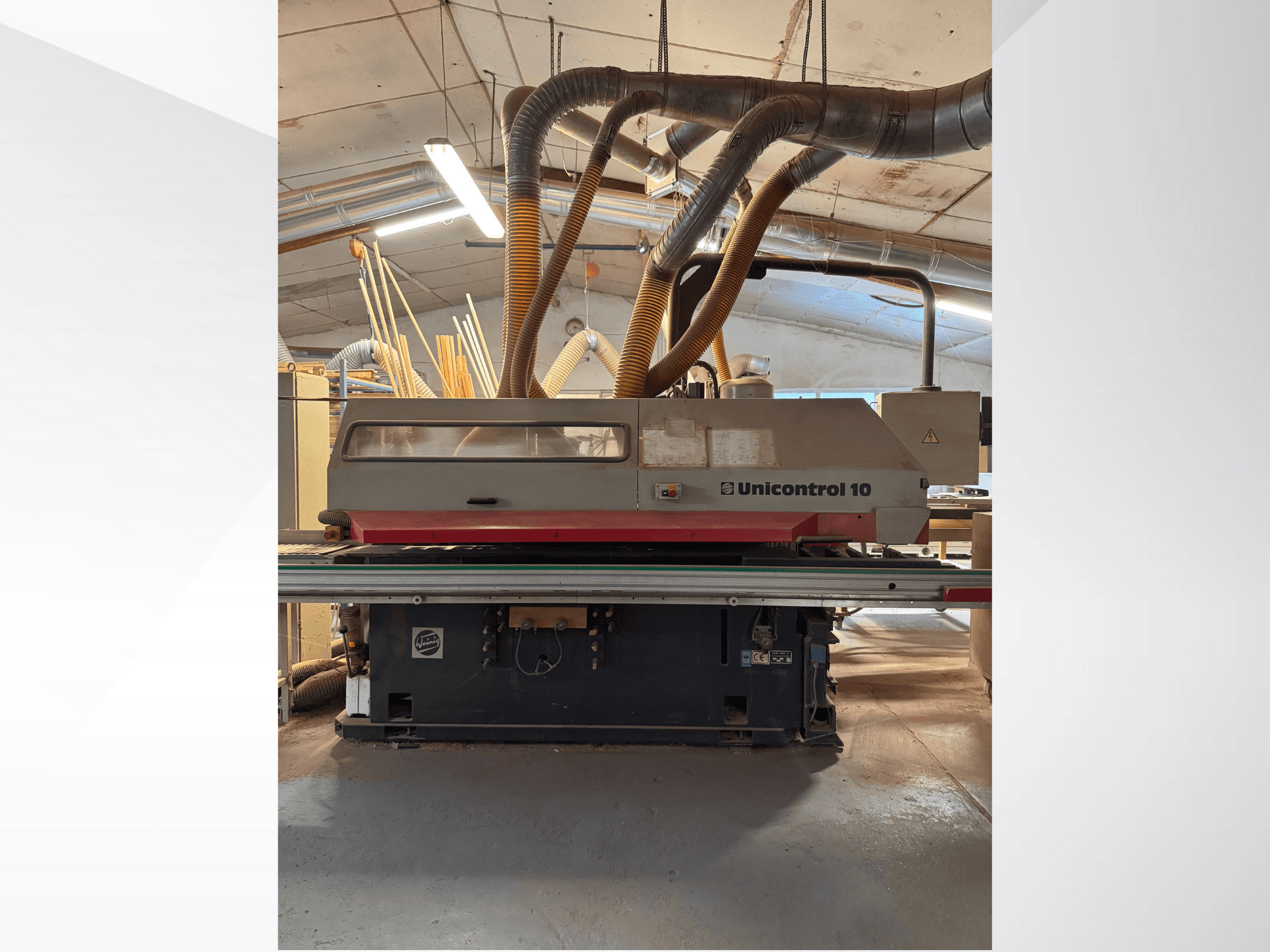

WEINIG / DIMTER - Weinig Unicontrol 10-5DE-MIL-WEI-1998-00001

• Kapasiteler

  • Çalışma genişliği: 40-220 mm

  • Çalışma yüksekliği (uzunlamasına işleme): 40-100 mm

  • Çalışma yüksekliği (çapraz işleme): 40-100 mm (tezgah ahşap yüksekliği 80 mm)

  • İş parçası uzunluğu (uzunlamasına): min. 220 mm + 2 x zıvana uzunluğu

  • İş parçası uzunluğu (çapraz): min. 275 mm + 320 mm takım çapı ile 1 x zıvana uzunluğu

• İlerleme (çapraz işleme)

  • Motor gücü: 0,3 kW

  • Besleme hızı: 3-25 m/dak

  • İş parçası sıkıştırma: 2 sıkıştırma tırnağı

  • Uzunluk durdurucu: çerçeve veya kanat dış boyutları için ölçekli ve okuma büyüteçli

  • Sayaç: pnömatik saatli, 4 konumlu (stüdyo pencereleri için değil), ahşap yüksekliğine kadar maks. 80 mm

  • Çift parçalı paket: çapraz ayırma ve tutma sistemi ile tek veya çift parçalı besleme

    • 1. parça (dayanak üzerinde yatan) ahşap genişliği: 55-90 mm

    • 2. parça ahşap genişliği: 130 mm

• İlerleme (uzunlamasına işleme)

  • Motor gücü: 2,2 kW

  • Besleme hızı: 4-18 m/dak (frekans dönüştürücü ile kademesiz değişken)

  • Besleme silindiri aralığı: 100/120 mm

  • Besleme silindiri genişliği: 30/50 mm

  • Besleme silindiri çapı: 95 mm

• İşleme üniteleri

  • Çapraz kesim testere

    • Motor gücü: 3 kW

    • İş mili çapı: 40 mm

    • İş mili hızı: 2800 rpm

    • Takım salınımı: maks. 400 mm

    • Eksenel ayar: 4 katlı tarete karşı pnömatik

  • Zıvana ve yarıklı 1. mil

    • Motor gücü: 11 kW

    • İş mili çapı: 50 mm

    • İş mili hızı: 3250 rpm

    • Takım salınımı: maks. 320 mm

    • Takım bağlama uzunluğu: 320 mm

    • Eksenel ayar aralığı: 240 mm

    • Alet sayısı: 4 x 80 mm

    • Eksenel ayar: hidrolik

  • 1. profilleme mili

    • Motor gücü: 11 kW

    • İş mili çapı: 50 mm

    • İş mili hızı: 6000 rpm

    • Takım çapı: maks. 232 mm

    • Alet sıfır dönüş dairesi: 130-140 mm

    • Takım bağlama uzunluğu: 320 mm

    • Eksenel/radyal ayar aralığı: 240/80 mm

    • Takım pozisyonu sayısı: 4 x 80 mm

    • Eksenel ayar: hidrolik

  • 2. profilleme mili

    • Motor gücü: 11 kW

    • İş mili çapı: 50 mm

    • İş mili hızı: 6000 rpm

    • Takım çapı: maks. 232 mm

    • Takım sıfır dairesi: 130-140 mm

    • Takım bağlama uzunluğu: 320 mm

    • Eksenel/radyal ayar aralığı: 240/80 mm

    • Takım pozisyonu sayısı: 4 x 80 mm

    • Eksenel ayar: hidrolik

  • Mekanik mil frenleri

    • Profilleme mil(ler)i için

    • Çapraz kesim testeresi ve profilleme/testere üniteleri için

  • Profil frezeleme ünitesi (yatay, üst; son profilleme milinin önünde)

    • Radyal indeksli: 2 pozisyon

    • Eksenel indeksli: 2 pozisyon

    • Motor gücü: 3 kW

    • İş mili çapı: 40 mm

    • İş mili hızı: 5850 rpm

    • Alet salınımı: 130 mm

    • Takım bağlama uzunluğu: 40 mm

    • Eksenel ayar aralığı: 52 mm

    • Radyal ayar aralığı: 125 mm

  • Profil frezeleme ünitesi (dikey, sağ; makinenin sonunda)

    • Radyal indeksli: 2 pozisyon

    • Eksenel indeksli: 2 pozisyon

    • Motor gücü: 3 kW

    • İş mili çapı: 40 mm

    • İş mili hızı: 5850 rpm

    • Alet salınımı: 210 mm

    • Takım bağlama uzunluğu: 160 mm

    • Eksenel ayar aralığı: 90 mm

    • Radyal ayar aralığı: 100 mm

  • Uzunluk zıvana açma ve kanal açma mili (320 mm mil yerine 640 mm takım bağlama uzunluğu)

    • Motor gücü: 15 kW

    • İş mili hızı: 2925 rpm

    • Takım pozisyonu sayısı: 8 x 80 mm

    • Eksenel ayar aralığı: 560 mm

Ek ekipman

• Kesit algılama için çapraz kesim testeresi için lazer kılavuz ışığı

• Stüdyo pencere cihazı

  • Elektronik dijital göstergeli ve pnömatik kelepçeli +/- 60° döner uzunluk durdurucu

  • Kayar sayaç çubuğu

  • Eğimli parça üretimi için özel basınç

  • Kısıtlama: ahşap kalınlığı maks. 120 mm

  • 60°'de: iş parçası genişliği maks. 80 mm zıvana uzunluğu ile 110 mm veya maks. 150 mm karşı profiller ile

• Frezeleme paketi

  • Otomatik daldırmalı senkronizasyon cihazı (1. profilleme milinde)

  • Kayar kayışlı destek rayı

  • Frezeleme yolunu kısaltmak için 2. profilleme miline kadar yüksek/düşük saatli besleme silindiri

  • Serbestçe programlanabilen 100 frezeleme tipine sahip yazılım uzantısı

• Dar, kısa parçaların üretimi için her iki profilleme milinin karşısında iki eksenel saatli besleme silindiri

• Basamak kılavuzu

  • Basamak üretimi için durakta otomatik olarak saatli kılavuz çubuk

  • Makinenin ucundaki dikey-sağ profil frezeleme ünitesi alanında yukarıdan basamak destek çubuğu

• Elektronik dijital göstergeli besleme için elektronik yükseklik ayarı

• Konveyör de dahil olmak üzere tek kişilik çalışma için otomatik tornalama sistemi
