Weiler - E50x2000DE-TUR-WEI-2008-00001

• Kontrol sistemi: Siemens Sinumerik 810D ile Weiler D3

• Merkez mesafesi: 2000 mm

• Merkez yüksekliği: 280 mm

• Yatak üzerinde salıncak: 570 mm

• Çapraz kızak üzerinde salıncak: 340 mm

• Çapraz kızak hareketi: 340 mm

• Yatak kızağı kılavuz uzunluğu: 560 mm

• İş mili kafası: DIN 55025, 8 beden

• İş mili deliği: 83 mm

• Ana iş mili iç konikliği: Metrik 90

• Ana tahrik gücü: 20 kW (%60 görev döngüsü); 17 kW (%100 görev döngüsü)

• Maksimum iş mili torku: 1600 Nm

• Hız aralığı:

  • Vites kademesi 1: 1-625 rpm

  • Vites kademesi 2: 4-2500 rpm

• Punta frezesi çapı: 80 mm

• Punta quill stroku: 200 mm

• Punta frezesi konikliği: Mors konik 5

• Alet tutucu sistemi: Multifix C boyutu veya Parat 3 boyutu

• Kullanılabilirlik: makine yakında hazır

• Revizyon: 2026 yılında tamamen revize edilecektir

  • Tüm yatak kılavuzlarının sertleştirilmesi ve taşlanması; punta kılavuzlarının taşlanması

  • Komple yatak ve çapraz kızak tertibatının revizyonu (tüm kılavuz yollarının taşlanması/ kazınması)

  • Yatak kızağı kayar kaplamasının yenilenmesi

  • Kama kanallarının ve alt kılavuzların yenilenmesi veya yeniden kaplanması

  • Bir konsola takım sisteminin montajı (Multifix C veya Parat Gr.3)

  • Komple iş mili gövde grubunun revizyonu

  • Ana milin taşlanması (iç/dış koniklik ve yüzey)

  • Ana mil yataklarının yenilenmesi

  • X ekseni vidalı mil tahrikinin rulmanlar dahil yenilenmesi

  • Rulmanlar dahil Z ekseni vidalı mil tahrikinin yenilenmesi

  • Punta milinin ve deliğinin revizyonu; milin ve somunun değiştirilmesi

  • Tüm kılavuz yol sileceklerinin yenilenmesi

  • Tüm tahrik kayışlarının değiştirilmesi

  • Ana iş mili motorunun temizlenmesi ve test edilmesi

  • Mevcut güvenlik cihazlarının revizyonu

  • Arızalı döner, basmalı ve limit anahtarlarının değiştirilmesi

  • İş mili ve el çarkı enkoderlerinin değiştirilmesi

  • Merkezi yağlama ünitesinin temizlenmesi ve test edilmesi

  • Çalışma alanındaki/monitöre giden hareketli kabloların ve soğutucu hortumlarının değiştirilmesi

  • Membran tuş takımının (monitör) değiştirilmesi

  • Enerji zincirlerinin yenilenmesi

  • Standart renklerde boyama (standart doku)

  • Test raporu ile birlikte DGUV ve yüksek gerilim testi

  • Makine parametrelerinin/yazılımının veri yedeklemesi

  • DIN 8605'e göre geometrik kabul testi

Ek ekipman

• Talaş konveyörü: kullanılmış ünite dahildir

• İsteğe bağlı aksesuar: ilave talaş konveyörü mevcuttur

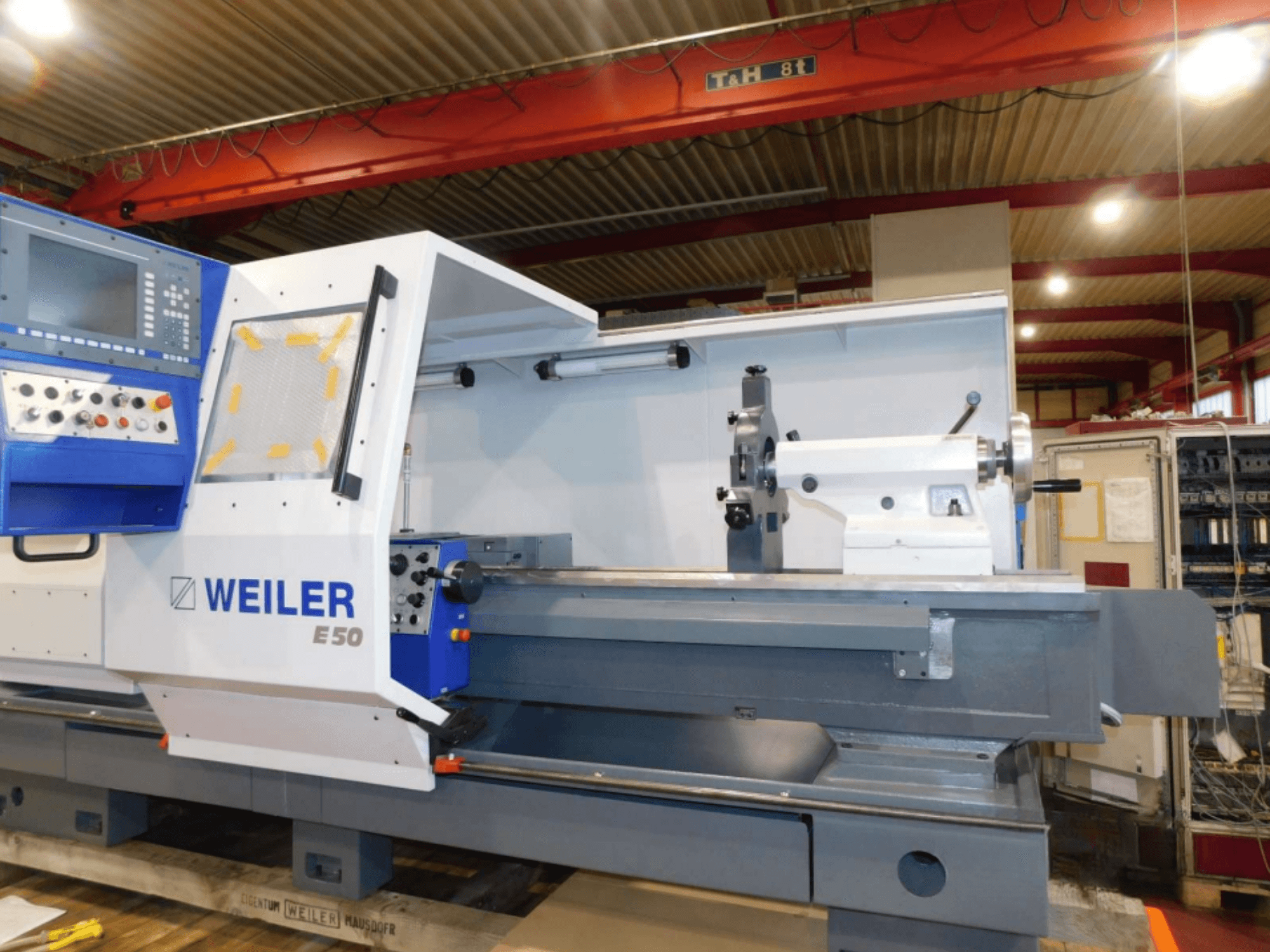

Makine Temmuz ayında elden geçirilecek, resimler sadece nasıl görüneceğini yansıtıyor.
