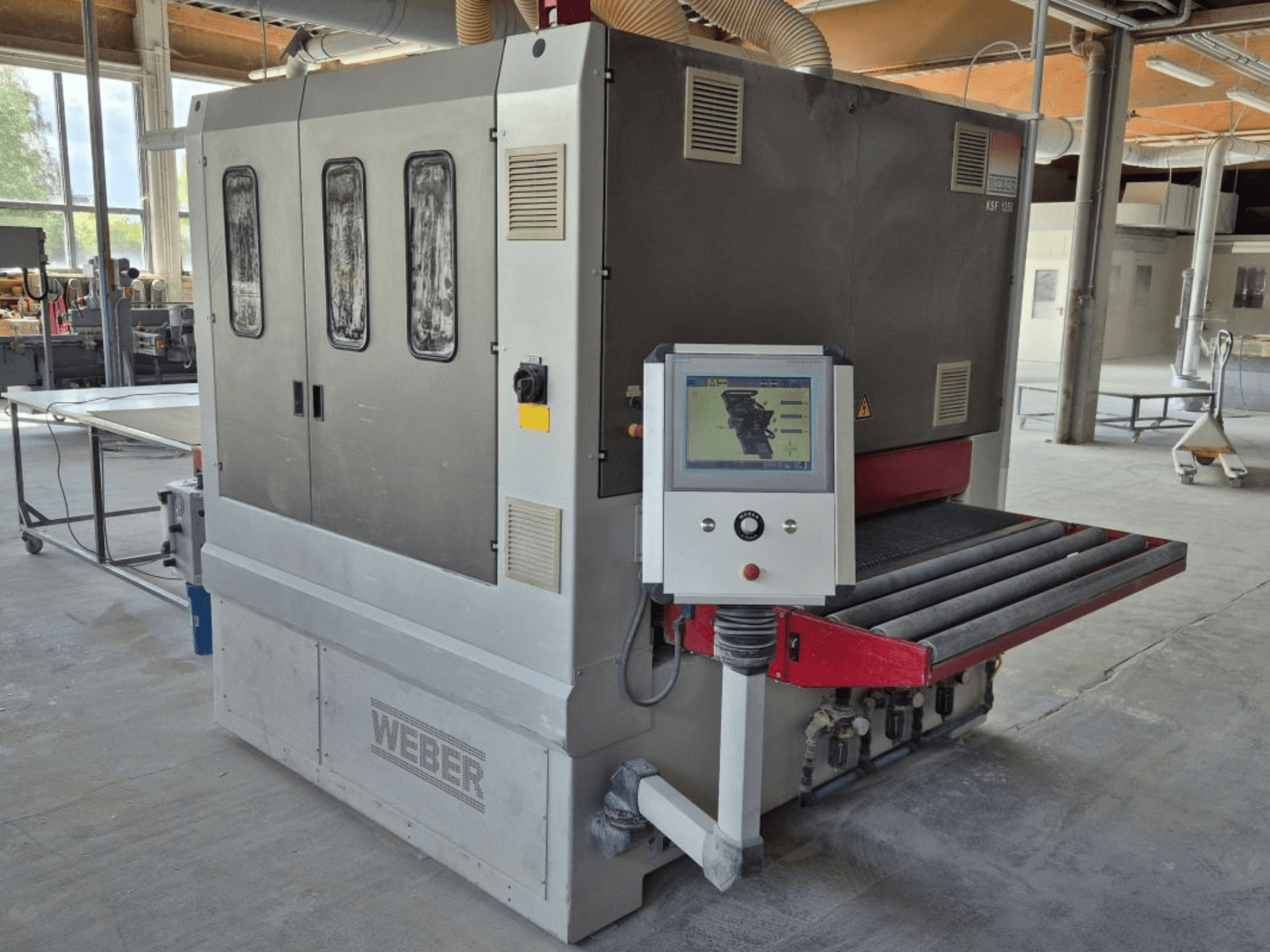

WEBER - KSF-3-1350DE-SAN-WEB-2009-00001

Makine çerçevesi ve besleme

• Üç zımparalama ünitesi için ağır hizmet tipi kaynaklı çelik konstrüksiyon

• Sabit besleme yüksekliği: 900 mm

• Solda kontrol paneli ve zımpara bandı değişimi (besleme yönünde)

• Sürekli değişken besleme hızı: 3-18 m/dak, frekans kontrollü

• Makinenin üst kenarına 5,5 kW vakum üfleyici ve vakum kanalı ile vakumlu konveyör bant versiyonu

Ünite 1: Çapraz kayış ünitesi

• Keçe ve grafitli basınçlı lamel kayışı

• ISD link basınç çubuğu sistemi, 11 mm iş parçası algılama ve 44 mm basınç çubuğu genişliği ile

• İş parçası kontrollü zımpara bandı üfleme cihazı

Ünite 2: CBF kombinasyon ünitesi

• Yivli kauçuk temas silindiri Ø 130 mm, 60 Shore

• Ayrı 4,0 kW tahrikli çapraz beslemeli lamel kayış

• ISA bağlantılı basınçlı kiriş sistemi, 11 mm iş parçası algılama ve 22 mm basınç genişliği (ters dönüşlü)

• İş parçası kontrollü salınımlı zımpara bandı üfleme cihazı

Ünite 3: Çapraz kayış ünitesi

• ISD link basınçlı ışın sistemi, 11 mm iş parçası algılama ve 44 mm basınçlı ışın genişliği ile

• İş parçası kontrollü zımpara bandı üfleme cihazı

Kontroller ve fonksiyonlar

• Siemens MP 377 12" Çok Panelli HMI: 12" renkli ekran, 300 program için program hafızası, program üzerinden ayarlanan tüm parametreler

• Döner düğmeli navigasyonlu WEBER i-Touch kumanda

• WEBER AWDM: makine girişinde başlatma şalteri ile otomatik kalınlık ayarı

• Girişte aşırı kalınlık emniyet silindiri: temas silindiri ve segmentli basınç kirişlerinin otomatik kaldırılması; besleme kapatma

• ISA/ISD kontrolü: 22 mm'lik artışlarla yüksek çözünürlüklü iş parçası algılama; karmaşık şekillerin serbest yüklenmesi; minimum aralıkla çoklu yükleme; program aracılığıyla ayarlanabilir taşlama yoğunluğu ve basıncı

• ISA bağlantılı basınçlı kiriş sistemi (Ünite 2): uzunlamasına ve enlemesine hareket edebilen basınç parçası

• ISD segmentli basınçlı kiriş sistemi (Ünite 1 ve 3): ayrı ayarlanabilir kenar basıncı (sadece dış kenar veya dış ve iç kenarlar); uzunlamasına ve enine kenarlar veya sadece uzunlamasına için seçilebilir

Teknik veriler

• Çalışma genişliği: 1350 mm

• Tahrik ünitesi 1 (Eco-Drive, frekans kontrollü): 15,0 kW

• Tahrik ünitesi 2 (Eco-Drive, frekans kontrollü): 20,0 kW

• Tahrik ünitesi 3 (Eco-Drive, frekans kontrollü): 15,0 kW

• CBF sürücü: 3.0 kW

• Vakum üfleyici tahriki: 5,5 kW

• Geri tepme önleyici besleme (frekans kontrollü): 3,0 kW

• Yükseklik ayar tahriki (frekans kontrollü): 0,75 kW

• Zımpara bandı hızı (frekans kontrollü): yaklaşık 3-20 m/s

• Zımpara bandı boyutu (çapraz bantlar): 2 × 150 × 5100 mm

• Zımpara kayışı boyutu (geniş kayış): 1370 × 2620 mm

• İş parçası kalınlığı (min/maks): 4-140 mm

• Çalışma yüksekliği (sabit): 900 mm

• Kademesiz ilerleme hızı: 3-18 m/dak

Ek ekipman

• WEBER ES sistemli iş parçası fırlatma cihazı (iş parçası kontrollü; enerji tasarruflu; bireysel kızak kontrolü)

• WANDRES mikro temizleme, tek fırçalı versiyon (optimum boya tozu giderme için entegre mikro nemlendiricili elektrikli kılıç fırçası)
