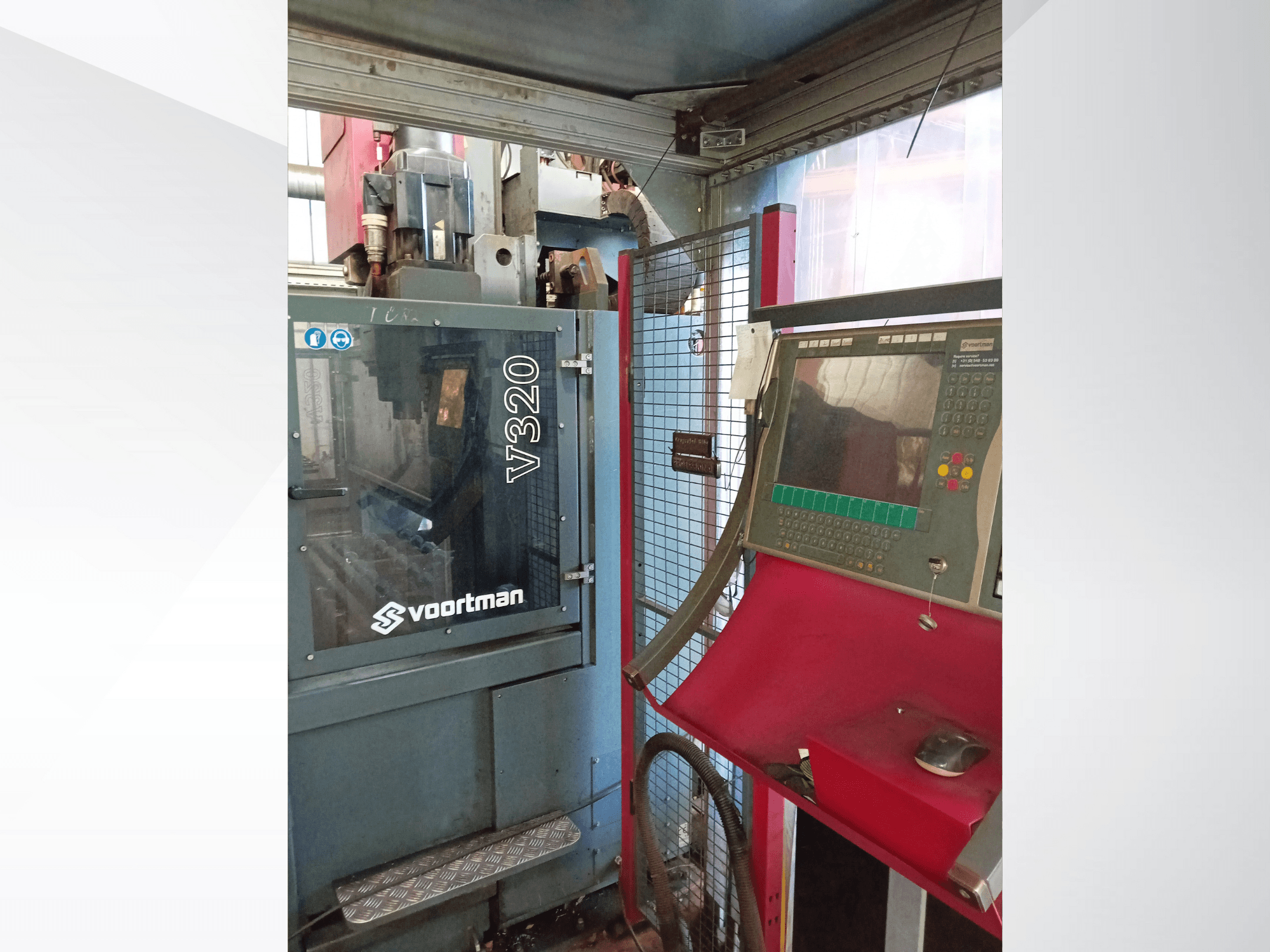

VOORTMAN - V320DE-CUT-VOO-2019-00001

• İş parçası boyutu

  • Min./maks. panel uzunluğu: 850 - 6.100 mm

  • Min./maks. panel genişliği: 200 - 2.050 mm

  • Min./maks. panel kalınlığı: 6 - 75 mm

  • Maks. kapasite: 7.500 kg

• Sondaj ünitesi: VD40

  • Montaj: SK 40

  • Eksen hızı: 0 - 2.500 rpm (sürekli değişken, servo motor)

  • Matkap çapı: 5 - 40 mm

  • Diş açma: M6 - M30

  • Havşa açma: Evet

  • Punch işaretleme seçeneği: Evet

  • Yerleşim işaretleme seçeneği (isteğe bağlı): Evet

  • Otomatik takım değiştirici: 2 x VTC 5/40 (2 x 5 pozisyon)

  • Yağlama/soğutma: Dahili soğutma, hava/yağ

  • Hidrolik montaj: Evet

  • Nominal yük: 30 kW

• Besleme ve konumlandırma: Senkronize tahrikli servo motorlar, servo dönüştürücü

• Kesme - Plazma (Smart Focus 300)

  • Min./maks. kalınlık: 3 - 80 mm

  • Maks. delme kapasitesi: 40 mm

  • Neredeyse cürufsuz kesim: 35 mm'ye kadar

  • İşaretleme: Evet, aynı sarf malzemeleri ile

  • Gazlar:

    • Yumuşak çelik kesimi için plazma gazı: O2 (%99,9 saf, temiz, kuru, yağsız)

    • Yumuşak çelik için koruyucu gaz: O2 / Hava (%99,9 saf, temiz, kuru, yağsız)

    • İşaretleme gazı: Argon; >200 A için nitrojen

  • Otomatik gaz konsolu: Evet

  • Otomatik yükseklik ayarı: Evet

  • Ateşleme: Otomatik

  • Kesme hızı (yumuşak çelik):

    • 6 mm: 90 A'da yaklaşık 3.700 mm/dak.

    • 12 mm: 200 A'da yaklaşık 3.600 mm/dakika

    • 25 mm: yaklaşık 1.600 mm/dakika @ 300 A

    • 40 mm: yaklaşık 720 mm/dakika @ 300 A

    • 50 mm: yaklaşık 400 mm/dakika @ 300 A

    • 80 mm: yaklaşık 100 mm/dakika @ 300 A

• Kesme - Oksi-yakıt (oksijen kesme ünitesi)

  • Nozul tipi: Nozul karışımı

  • Otomatik yükseklik ayarı: Evet

  • Gaz beslemesi: Çek valfli manyetik valf

  • Yakıt gazı: Propan (isteğe bağlı: Asetilen)

  • Kesme gazı: O2

  • Maks. kalınlık: 75 mm

• Genel/kurulum

  • Çalışma yönü: Soldan sağa

  • Çalışma yüksekliği: 760 mm (+/- 25 mm)

  • Ortam sıcaklığı: -10°C ila +35°C, maks. 95 bağıl nem

  • Voltaj regülatörü: Dahil değildir

  • Akım trafosu: Dahil değildir

Ek ekipman

• Kjellberg Smart Focus 300 plazma kaynağı (dahil)

• Donaldson DFPR06 ekstraksiyon sistemi (dahil; son filtre değişimi Ocak 2025)
