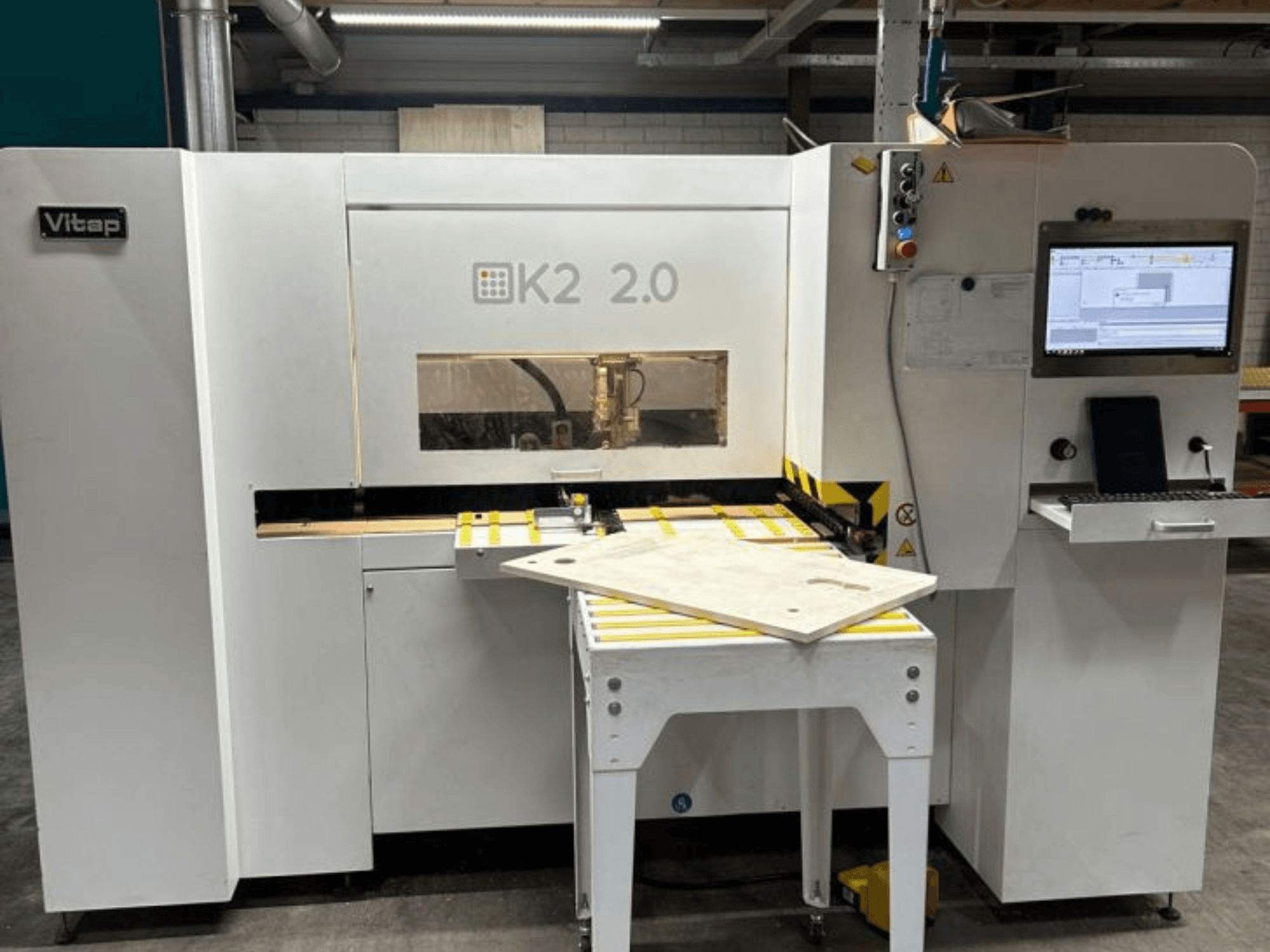

VITAP - Point K2 TOP 2.0NL-CNC-VIT-2018-00001

• Durum: yeniden inşa edilmemiş, garantisiz

• CE uyumlu

İşleme ve eksenler

• Sürekli işleme, alttan işleme, iş parçasının operatöre otomatik geri dönüşü

• 3 kontrollü eksen:

  • X ekseni: fırçasız motorlu DDT (Çift Dinamik Taşıma Sistemi) ile kesintisiz iş parçası taşıma

  • Y ekseni: delme kafası hareketi

  • Z ekseni: delme

• İş parçası uzunluğu sınırlaması yok

• Arka iş parçası çıkışı

Referans verme ve konumlandırma

• Başlangıç/bitiş tespiti için çift "0" referans lazeri (verici/alıcı); koyu kenarlı malzemeleri telafi eder

• Dikey/yatay iş parçalarında flushness için alttan delme için program yeniden ayarlama

• Makaralı yan durdurucular (sabit ve hareketli), mekanik dijital okuma, 0 durdurucuya otomatik hizalama, 0 çizgisinde 3 mm'ye kadar kaldırma

• 0-line üzerinde hassas konumlandırma için sabit yan sıkıştırma cihazı

• 4 taraflı formatlama için ayarlanabilir sıfır noktası

Takımlar ve kafalar

• Otomatik 4 istasyonlu takım değiştirici

• 12 bağımsız dikey iş mili

• Yatay iş milleri:

  • X ekseni: (2+2)

  • Y ekseni: (2+2)

• 1 testere (Ø 100 mm)

• 5 kW elektro iş mili, ISO 30 konik, 12.000-24.000 rpm

• İş mili hızı (ek özellik): 3500 rpm

• Maksimum dikey takım çapı: 35 mm

• Maksimum yatay takım çapı: 12 mm

• Maksimum dikey delme derinliği: 45 mm

• Maksimum yatay delme derinliği (X/Y): 30 mm

Kapasiteler

• Maksimum iş parçası ağırlığı: 80 kg

• Maksimum iş parçası boyutu: X sınırsız, Y 1200 mm, Z 50 mm

• Min iş parçası boyutu: X 270 mm, Y 185 mm (70°), Z 4 mm

• İlerleme hızı: 25 m/dak

Makine üzerinde kontrol ve yazılım

• 19" 5/4 TFT LCD monitör

• Endüstriyel PC

• Lister, parametrik takım ve parametrik kurulum ile WSC operatör arayüzü

• CAD TPA EDI32 grafik programlama, temel sürüm

• USB bağlantı noktası

• Tüm dosyaların kaydedilmesi

• Makro programlama

• DXF dosyalarının içe aktarılması

Yardımcı programlar ve çıkarma arayüzü

• Toz emme hava hacmi: 2000 m³/h

• Egzoz hızı: 30 m/s

• Egzoz portları: 2x Ø 100 mm + 1x Ø 50 mm

• Motor: 1,7 kW

• Basınçlı hava: 7 bar

• Maksimum hava tüketimi: 60 Nl/dk

• CE STANDARTLARI

Ek ekipman

• Ofis yazılımı - Lisans
