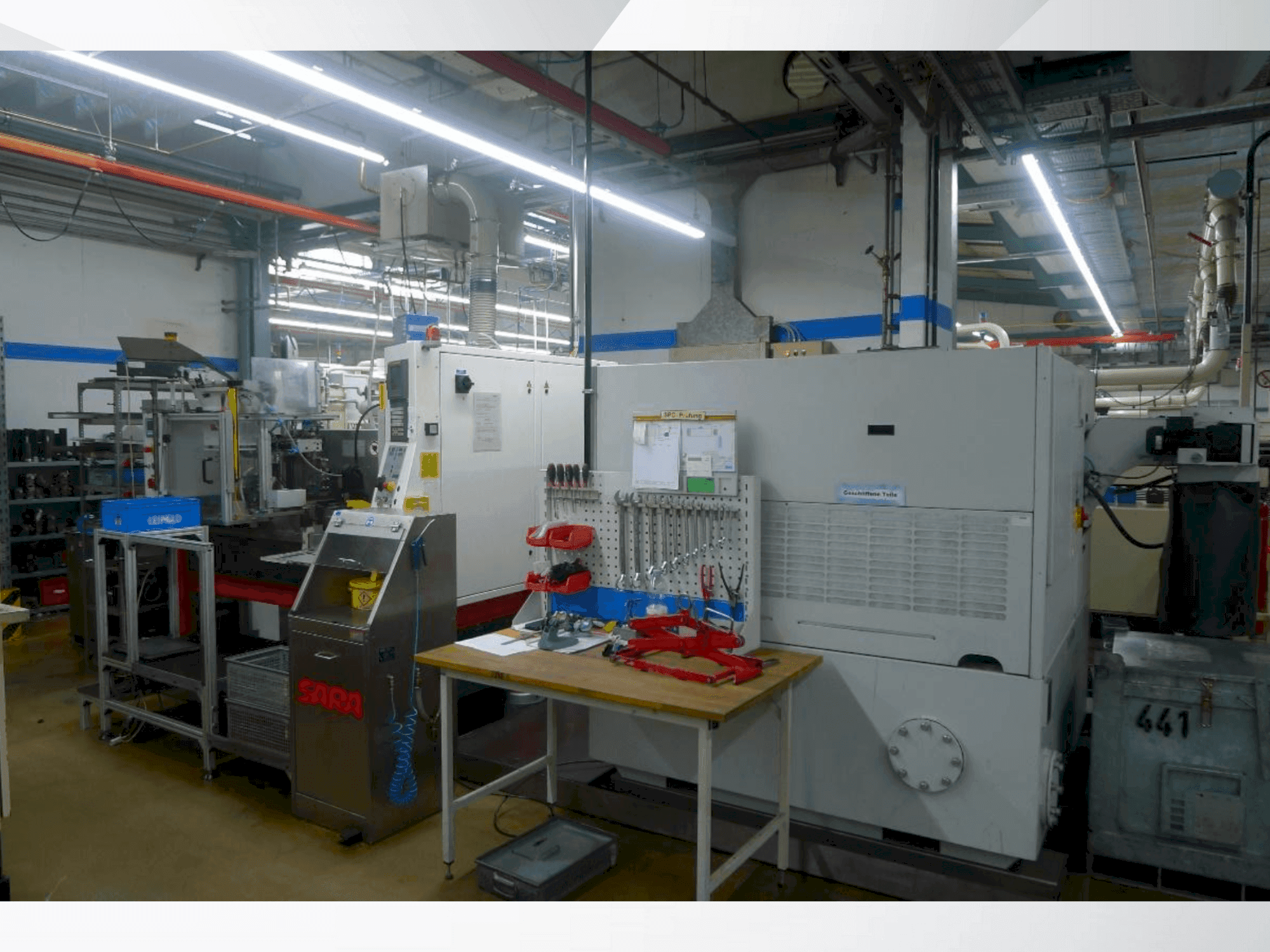

TSCHUDIN - ecoLine 400DE-GRI-TSC-2013-00001

Ek ekipman

• - Kraft & Bauer Yangın söndürme sistemi, Tip FB703S-UV3-TFM70°/KLA 6-S-MV / Knoll mikrofiltre, Tip Micro Pur 240 F / Streuli kaldırma istasyonu, Tip SHSRT300-TL142/180

Ek bilgi

Makine Faydaları

• Teknik Makine Avantajları:
  • - Beslemeli taşlama çalışma alanı: 1. 5 – 100 mm iş parçası çapı / dalma taşlama çalışma alanı: 1. 5 – 100 mm iş parçası çapı / maksimum taşlama uzunluğu: 250 mm
  • - Maksimum dış çap: 400 mm / iç çap: 203,2 mm / maksimum genişlik: 250 mm / çevresel hız: 50 m/s / tahrik gücü: 11 kw (dengeleme cihazı ile)
  • - Maksimum dış çap: 225 mm / iç çap: 127 mm / maksimum genişlik: 250 mm / devir aralığı: 0-265 rpm / maksimum eğim açısı: +5/+5° / tahrik gücü: 3,7 kw

Ekstra bilgi

• - Taşlama işlemi için aletler Alet seti Parça 19085 ve 19575 Beslemeli taşlama Taşlama düzeni ve alet tasarımının gösterimi Alet tasarımı Taşlama düzeni ve alet tasarımının gösterimi İş parçası desteği İş parçası desteği dahil Çizim) Korindon taşlama taşı Düzenleme diski SS flanş © 203,2 mm kapaklı İkinci el, %50 indirim Taşlama taşı montaj flanşı @ 203,2 mm kapaklı RS flanş © 127 mm kapaklı İkinci el, %50 indirim Düzenleme diski montaj flanşı © 127 mm kapaklı Takım seti Tahrik mili 13819 Daldırma taşlama Taşlama düzeninin ve takımların tasarımının gösterimi Takım tasarımı Taşlama düzeninin ve takımların tasarımının gösterimi İş parçası desteği İş parçası desteği (çizim dahil) 3 korindon taşlama taşı 3 düzenleme diski 4 ara halka Taşlama taşı için 1 bileme elması Düzenleme diski için 1 bileme elması Soğutma ve filtre sistemi KM Streull kaldırma istasyonu tipi SHSRT300 Streuli soğutma suyu kaldırma istasyonu tipi SHSRT300: Kapasite 300 litre, soğutma suyu pompası 1,1 kW, çıkış 150 |/dak, 10 metre basma yüksekliği. Sistemde lineer motorları ve taşlama milini soğutmak için temiz su içeren ikinci bir tank entegre edilmiştir (pompa 0,24 kW, çıkış 50 dk, / teslimat yüksekliği maks. 5 m). İki tank arasında ısı alışverişi vardır. 4 döner tekerlekli mobil versiyon. Kaldırma istasyonu makinenin altında bulunur. Fiyata arayüz ve makine kontrol sistemi üzerinden kontrol dahildir, renk gri RAL 7036. Otomasyon RS altında konveyör bant boşaltma Düzenleme diskinin altında boşaltma için konveyör bant: Taşlama işleminden geçtikten sonra parçaları makineden dışarı taşır. Tahrik motorunda, sonsuz değişken bant hızı ayarı için bir hız kontrolörü bulunur. Açma ve kapatma CNC kontrolü vasıtasıyla gerçekleştirilir. Bant destek bloğuna bağlıdır. Bantın altındaki bir damlama tepsisi kalan soğutma sıvısını toplar ve geri dönüştürür. Uzunluğu 1200 mm, genişliği 50 mm'dir. İş parçalarının maksimum olası çapı 40 mm'dir. İş parçası hazneli eğimli oluk Parçalar, soğutma sıvısıyla dolu bir toplama havuzuna yavaşça yuvarlanır. İçerisinde, bitmiş iş parçalarını toplama havuzundan çıkarmak için kullanılan delikli bir metal sepet bulunur. Arbeitsbereich Durchgangsschleifen Werkslück-Durchmesser bis 50 mm Arbeitsbereich Einstechschleifen Werkstück-Durchmesser bis 100 mm Büyük Schleiflänge bis 270 mm Schlelfscheibe Aussendurchmesser © 400 mm Innendurchmesser 0ี 203,2 mm Breite max (Form Typ 1) 250 mm Breite max.(Form Typ 7) 275 mm Umfangsgeschwindigkeit stufenlos, V-konstant (max, 2'390 U/min) 50 m/s Antriebsleistung (Opsiyon: Spindel 29 kW ve Gegenlagerung) 11 kW Regelscheibe Aussendurchmesser © 250 mm Innendurchmesser Çap 127 mm Breite maks. (Form Tip 1) 250 mm Breite maks. (Form Tip 7) 275 mm Drehzahlberelch stufenlos, V-konstant 5 - 1'000 L/Dk. Neigungswinkel maks. +5*1-5° Antriebsleistung 3,7 KW Positionierungsgenauigkeit (tüm 3 Achsen U /X /W) 0,1 um Glasmassstabe 0,05 um Elektrische Ausrüstung Eingangsspannung (+/- 10%) 3 x 400V / 50 Hz veya 3X480V / 60 Hz / veya diğer Düşük Sıcaklık DC 24V Anschlussleistung ab 25 kVA Düşük Sıcaklık Sıcaklığı +15/ +40€ Lärmentwicklung 68 dBA Druckluftzufuhr (Sperrluft) 1,5 - 6 bar Druckluft, DIN-ISO ile dizginlendi ve çalıştırıldı 8573-1 (wenn < 6 bar ve Druckluft'un aşırı basınç nedeniyle Lufttrock'un hava basıncı düşük olduğu için). Luftverbrauch 20 - 30 l/Dk. Gewicht 5 500 kg Maschinenbett, Schleif- ve Regelspindelschlitten ve masif Naturgranit *SCHNEEBERGER Monoraif. Führungen für die 3 Achsen U/X./ W Achsantriebe mit FANUC timearmotoren Positionierung mit Absolut-Glas-Massstäben (Heidenhain), Auflösung 50 nm, mit Sperrluft geschützt. Schleifspindel, Antrieb (Motorspindel) ile entegre, Direktantrieb (FANUC Motor) ile birlikte Regelspindel, Schleif ve Regelscheibe için +/- 4 mm eksenel verschiebbar Abricht-Diamanthalter ve Auflagebock montiert Werkstückauflagebock ile Excenterwelle zum Einstellen der Auflagenhöhe Vollständige aufklappbare Sicherheitsverschalung zur Abdeckung des Schleifbereiches mit Gasdruckdämpfer und Sicherheitsschalter (Patent: CH 691957), Uber der Schleifspalte feststehende Kühlmitteldüse (Patent: CH 691957) CNC-Steuerung "FANUC 21i MB" SPS entegresi ile Makine yazılımı, gelişmiş işlevlerle birlikte: Einstech ve Durchgangsschleilen için Schielfschelbe ve Regelschelbe Schleifzyklen için V-konstant Schleif ve Regelscheibe Benennung der Auflagenhöhe ve Diamanten der Regelscheibe Steuerpuit ve Regelscheibe Steuerpuit için toplu ödemeler PIEZZO-Tastatur Elektrische Versorgung 230V AC 6A über Transformatör Handwerkzeugsatz 1 Alman Sprache'de Betriebsanleitung 1 Elektroschema ve Dokümantasyon 1 Software-Lader Dokümantasyon (CD ile) Farben: Weiss RAL 9010, Rot RAL 2002 ve Naturgranit (schwarz)

Ödeme şartları

• Peşin ödeme

• Varlık Finansmanı
