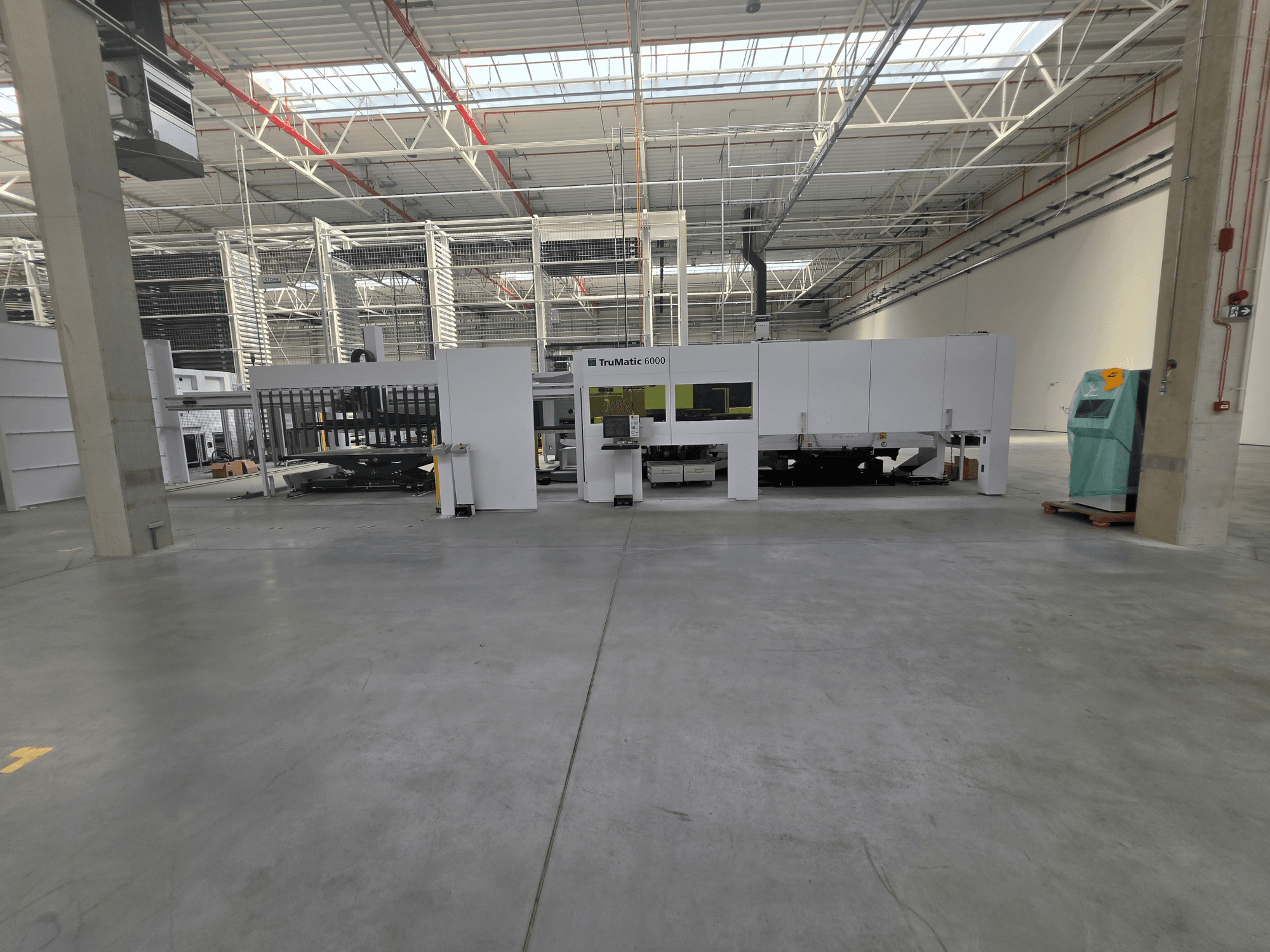

TRUMPF - TruMatic 6000-1600 fiberPL-PUN-TRU-2022-00001

• Lazer kaynağı: TruDisk 3001 katı hal lazeri, 3.000 W, fiber optik ışın iletimi (10 m), kompakt kesme kafası, çarpışma önleme, koruyucu cam, kapalı ışın yönlendirme, programlanabilir kesme gazı basıncı

• Kontrol/İşletim Sistemi/Arayüz: Rexroth IndraMotion MTX CMP70; Windows Embedded; 17 inç dokunmatik ekran; 4 GB program belleği; 320 GB HDD; USB; RJ45 10/100 Mbit/s; İnternet uzaktan servis; entegre teknoloji veritabanı; NC program yönetimi; üretim planlaması; otomatik makine kapatma; programlama/üretim sistemleri için ağ bağlantısı

• Çalışma alanı:

  • Delme (yeniden konumlandırma yok): 3.050 x 1.550 mm

  • Lazer kesim (yeniden konumlandırma yok): 3.050 x 1.550 mm

  • Kombine (yeniden konumlandırma yok): 2.500 x 1.550 mm

  • Kombine (yeniden konumlandırma ile): 3.050 x 1.550 mm

  • Maksimum sac kalınlığı: 6,4 mm; Maksimum iş parçası ağırlığı: 230 kg

  • Kanatlar yoluyla maksimum parça boyutu: 500 x 500 mm (lazer) / 500 x 500 mm (delme); oluk yoluyla: 80 x 50 mm

• Eksenler/performans:

  • Tahrikler: Bakım gerektirmeyen AC servo motorlar (X/Y/C); elektrohidrolik delme kafası

  • Maksimum hızlar: X 90 m/dk; Y 90 m/dk; eşzamanlı 108 m/dk; C ekseni 330 dev/dk (delme/diş açma)

  • Frekanslar: E=1 mm'de maksimum delme: 917 vuruş/dk; markalama: 2.800 vuruş/dk

  • Hassasiyet: Pa ±0,1 mm; Ps ±0,03 mm; min artış 0,001 mm

• Delme ünitesi:

  • Kuvvet: 180 kN; elektrohidrolik kafa; döner tek istasyonlu takım tutucu

  • Takım çevresi: delme 76,2 mm; şekillendirme 101,6 mm; isteğe bağlı 110 mm

  • Değiştirme süreleri: temel 3,2 s; MultiTool 0,3 s

  • Magazin: 25 doğrusal konum; standart 22 takım; MultiTool ile 220'ye kadar

  • Kelepçeler: 3 hidrolik; tamamen döndürülebilir aletler; programlanabilir iş parçası tutucu; alet uzunluğu telafisi; zımba yağlaması; otomatik boru boşaltma ve dolum seviyesi tahmini ile talaş çıkarma; strok sayacı; alet yağ seviyesi izleme; WhisperTools uyumlu

• Şekillendirme/delme fonksiyonları:

  • MultiTool; MultiBend; diş açma (M2,5–M10); yüzey işaretleme/kabartma; dikey olarak hareket edebilen kelepçeler

  • Maks. MultiBend: genişlik 55 mm; malzeme dahil yükseklik 25 mm; 90°'ye kadar açı

  • Otomatik diş şekillendirme yağlaması; diş sayacı

• Lazer kesim kapasitesi (maks. kalınlık):

  • Yumuşak/yapısal çelik: 6 mm'ye kadar (O2 veya N2)

  • Paslanmaz çelik: 6 mm'ye kadar (N2)

  • Alüminyum: 5 mm'ye kadar (N2)

• Lazer fonksiyonları: NitroLine; FocusLine; FastLine; FlyLine; ControlLine; kesik parça algılama; lazerle kesilen parçalar için ejektör silindiri; lazer olay günlüğü; otomatik kesme kafası yükseklik ayarı

• Standart makine donanımı ve güvenlik:

  • Sert C şekilli kaynaklı çerçeve; koordinat kılavuz sistemi; lineer takım magazini

  • 3 adet hidrolik kelepçe; programlanabilir yeniden konumlandırma; kelepçe kapatma için ayak pedalı

  • Kesme kafasında radyasyon koruması; sensörlü iki adet 500 x 500 mm parça kanadı

  • Bilyalı masalar; iki adet bitmiş parça haznesi; talaş haznesi

  • Kompakt toz emme ve filtreleme ünitesi

  • Su-hava soğutma ünitesi (makine ve lazer)

  • İlk hidrolik yağı dolumu

  • İki seviyeli güvenlik ışık perdeleri; hızlı tahrik kapatma; dağınık lazer radyasyonuna karşı koruma

  • Sağ iç konumlandırma pimi; CE işareti ve Uygunluk Beyanı

Ek donanım

• Akıllı Zımba İzleme

  • Son delme işleminin optik izlenmesi; zımba kırılma algılama; takım değişimi öncesi otomatik kontrol

• Ek/gelişmiş sıkıştırma

  • İnce saclar için ek kelepçeler; ayrı ayrı açılan kelepçeler; dikey olarak hareket edebilen kelepçeler (maks. dikey strok 12 mm); optik sensörlü otomatik kapanan kelepçe tutucu

• Pnömatik Kesim Parçası Tutucu

  • İki pnömatik silindir (delme kafasının solunda/sağında); takılı takımdan bağımsız olarak çalışır

• İnce sac işleme paketi

  • Hassas malzemeler için fırça masaları; dikey olarak hareket eden destek masası bilyeleri; küçük parçalar için üfleme aletleri; sac şişkinliği algılama

• Talaş konveyörü

  • Otomatik talaş konveyörü; uzun süreli gözetimsiz çalışma için eğilebilir talaş haznesi

• SheetMaster 3000 x 1500 mm (AK04) – otomatik sac yükleme/boşaltma

  • Maks. boşaltma sacı 3.000 x 1.500 mm; min. 600 x 370 mm; kalınlık 0,5–8 mm; maks. sac ağırlığı 230 kg

  • Maksimum hızlar: X 180 m/dk; Z 30 m/dk; bakım gerektirmeyen dijital servo sürücüler

  • Paralel yükleme/boşaltma; sac ayırma; konumlandırma desteği; lazerle kesilmiş parçaların izlemeli boşaltılması; tarayıcı ile izlenen alan

• GripMaster 3.000 x 1.500 mm – otomatik iskelet çıkarma

  • Maks. iskelet 3.000 x 1.500 mm; kalınlık 8 mm'ye kadar; ağırlık 230 kg'a kadar

  • Maks. istif yüksekliği 230 mm; iskelet istif ağırlığı 2.000 kg'a kadar

  • Sensörle izlenen tutucular; otomatik istifleme; eğilebilir iskelet paleti; bir sonraki levhanın yüklenmesine neredeyse paralel olarak çıkarma

• Çift Raylı Arabası Sistemi – Geniş format

  • Çift yükleme/boşaltma arabaları; maksimum yükleme 3.000 kg; maksimum boşaltma 3.000 kg

  • Arabanın üst kenarı 747 mm; alt kenarı 290 mm; Euro palet yükleme/boşaltma yüksekliği 200 mm'ye kadar (üst/alt)

  • Çift hammadde kapasitesi; iki malzeme beslemesi; artırılmış bitmiş parça kapasitesi

  • SheetMaster ile parça ayırma desteği; üretime paralel manuel araba yükleme/boşaltma

  • Uyarlanabilir raylar; gömme veya zemine monte konfigürasyonlar

• Depolama entegrasyonu

  • Depolama arayüzü; malzeme deposuna otomatik bağlantı

  • TruStore ve STOPA entegrasyonu; TC-CELL / TruTops Fab Modülü Depolama bağlantısı

  • Otomatik üretim/malzeme akışı; ham/bitmiş sac veri alışverişi

  • Depolama bağlantılı güvenlik sistemi; ek ışık koruma alanı; gerekli yerlerde güvenlik çitleri

• Takımlar ve takım hazırlığı

  • Kalıp plakaları dahil RTC kasetleri; hafif; yüksek ivmelenme kapasitesi; ağır takımların güvenli tutuşu; ergonomik tutamak

  • Otomatik takım uzunluğu ölçümü özelliğine sahip QuickSharp takım bileme sistemi; zımba ve WhisperTools'ların yeniden bileme işlemi için uygundur; takım ömrünü uzatır

  • QuickSet zımba ayar/ölçüm sistemi: zımba/kalıp açıklığı kontrolü; zımba uzunluğu ölçümü; bileme miktarı belirleme
