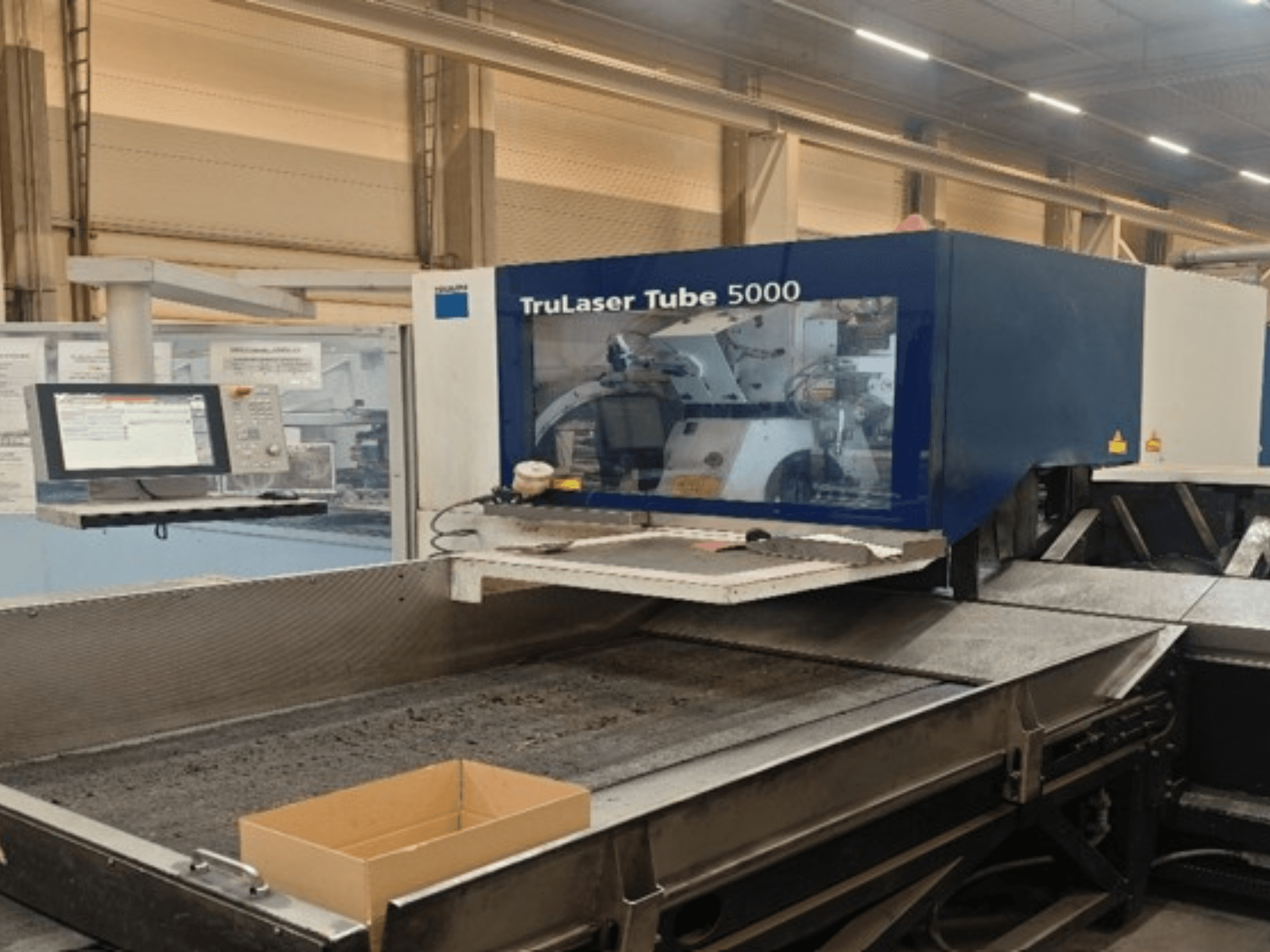

TRUMPF - TruLaser Tube 5000CZ-CUT-TRU-2015-00001

• A1 ekseni çalışma aralığı (çekme mandreni): n × 360°

• A2 ekseni çalışma aralığı (besleme istasyonu): n x 360°

• İş parçası hammadde maksimum uzunluğu: 6500 mm

• İş parçası hammadde minimum uzunluğu: 3000 mm

• İş parçası min./maks. dış çapı (dairesel): 20–152 mm

• İş parçası min./maks. kenar uzunluğu (dikdörtgen, maks. çevre dairesi 170 mm): 20–150 mm

• İş parçası bitmiş parça maks. uzunluğu: 3000 mm

• İş parçası boru artığı min. uzunluğu: 120 mm

• İş parçası maks. hurda uzunluğu: 400 mm

• Demet boyutları, maks. kesit: 600 x 750 mm

• Demet boyutları, maks. ağırlık: 4000 kg

• Malzeme ağırlıkları - maksimum iş parçası ağırlığı: 130 kg (6,5 m yükleme)

• Malzeme ağırlıkları - metre başına maksimum iş parçası ağırlığı: 20 kg/m

• Hızlar X ekseni (+): 170 m/dk

• X ekseni hızları (-): 100 m/dk

• Y ekseni hızları: 60 m/dk

• Z ekseni hızları: 60 m/dk

• A ekseni hızları: 780 °/s

• Konumlandırma hassasiyeti, konum sapması Pa: ±0,2 mm / ±0,015°

• Konumlandırma hassasiyeti, ortalama konum dağılımı Ps: ±0,06 mm / ±0,005°

• Programlanabilir en küçük yol uzunluğu: ±0,01 mm / ±0,001°

• Lens kesme kafası odak uzaklığı: 155 mm

• Derinlik 7000 mm; Uzunluk 16000 mm (yükleme 6,5 m, boşaltma 3 m)

Ek ekipman

• Minimum dairesel boru dış çapını 20 mm'den 15 mm'ye düşürme seçeneği

• Minimum dikdörtgen boru kenar uzunluğunu 15 mm'ye (20 mm'den) düşürme seçeneği

• Maksimum bitmiş parça uzunluğunu 6500 mm'ye çıkarma seçeneği (3000 mm'den)

• “Bitmiş parça uzunluğu +1,5 m” seçeneği: bitmiş parça uzunluğuna 1500 mm ekler

• İsteğe bağlı 8,0 m yükleme sistemi: maksimum iş parçası ağırlığını 160 kg'a (130 kg'dan) artırır
