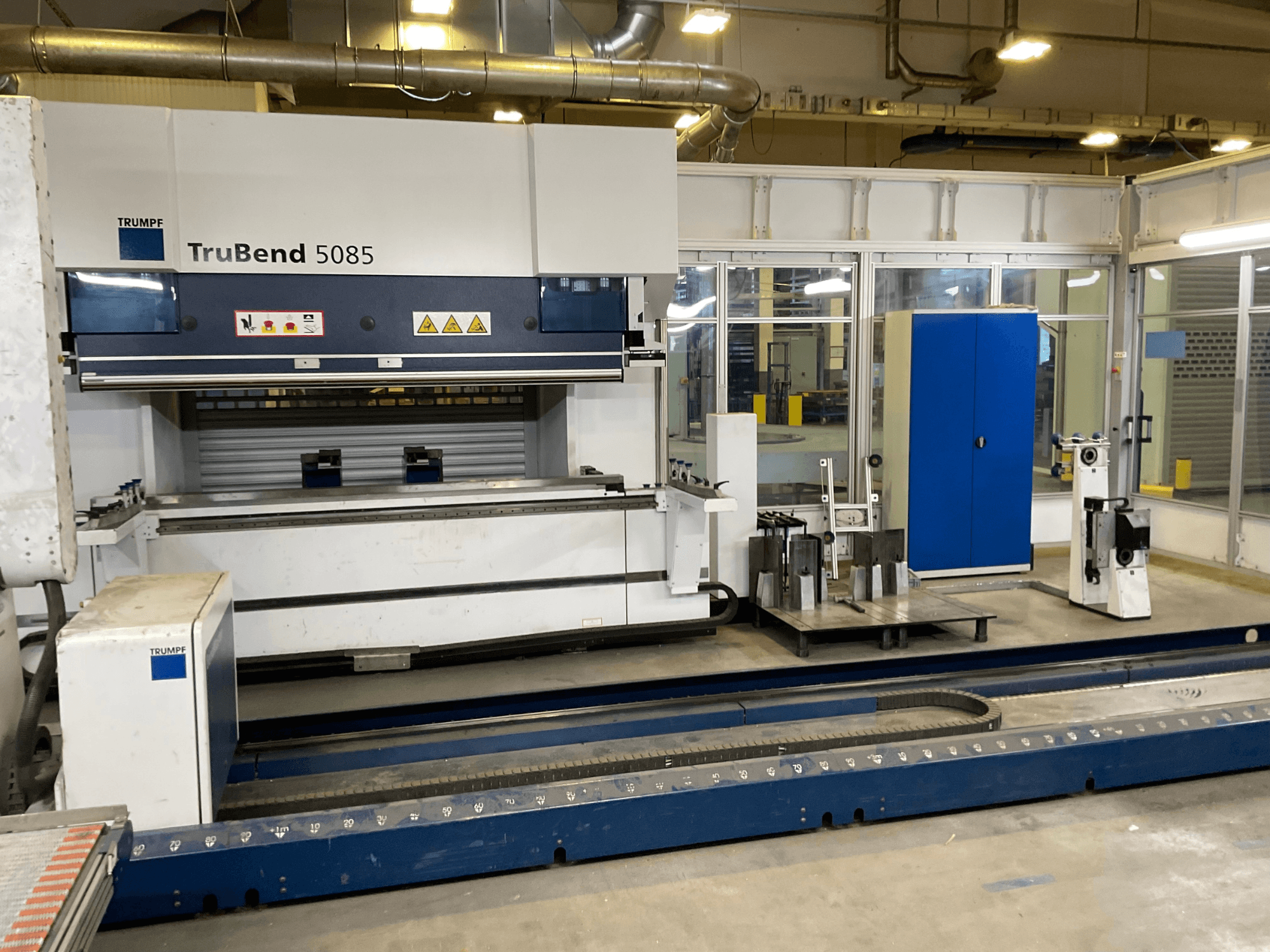

TRUMPF - TruBend Cell 500 TRUBEND Cell 5000 with TruBend 5085 extended version and BendMaster 60DE-BEN-TRU-2015-00001

• Makine: BendMaster 60 ile TruBend 5085 (2720 mm x 850 kN)

  • Sağlam tamamen çelik makine çerçevesi

  • Küresel yataklı ve eğim ayarlı pres kirişi

  • 4-silindir teknolojisine sahip elektro-hidrolik üstten tahrik

  • Geniş kenar boşluğu

  • Düz ön kapaklar

  • Modern blok hidroliği

  • Elektronik basınç terazisi

  • Cam ölçekli ve yay dengelemeli ölçüm sistemi

  • Makine içindeki hidrolik yağ (ömür boyu yağlama)

  • Yağ soğutucusu

  • Havadan havaya ısı eşanjörü ile kontrol kabini soğutması

  • Modern makine tasarımı

• Durdur/Geri Ölçer

  • Sistemi durdur

  • Arka dayama sistemi: 2 eksen (X ve R)

• Alet sıkıştırma

  • Üst takım tutucu, manuel sıkıştırma, sertleştirilmiş

  • Alt takım tutucu, hidrolik sıkıştırma, sertleştirilmiş

  • Alt takım kaydırma, 2 konumlu, pnömatik

• Taçlandırma

  • Manuel taçlandırma

• Kontrol

  • TRUMPF TASC 6000

  • Grafik atölye programlama

  • Windows XPe (gömülü), Pentium 4, 2,8 GHz

  • 2 GB RAM

  • 15 inç dokunmatik ekran

  • Ağ özellikli

  • Modem üzerinden teleservis

• Operasyon

  • LCD tuş takımı ve ayak pedalı ile kontrol paneli

  • Haberleşme rayı

• Güvenlik

  • Standart güvenlik cihazları

  • Üst takımlar için 390 mm'ye kadar BendGuard güvenlik cihazı

  • CE işareti

Ek ekipman

• TRUMPF BendMaster otomasyonu (standart özellikler)

  • Robot/Taşıma

    • Döküm alüminyumdan sağlam taban ve manipülatör

    • Yük kapasitesi 60 kg (iş parçası artı tutucu)

    • Düşük profilli kaynaklı zemin rayı

    • Kontur algılama için sac metal sensörü

    • Kolay tutucu değişimi için döner besleme

    • BendMaster üzerinde tutucu kaplin

    • 4 eksenli arka dayama sistemi için sensörler

    • Elektrikli sürücüler

    • Çift yaprak algılama

    • NC tutucu transfer istasyonu

    • Emişli tutucular için vakum üretimi

  • Kontrol

    • Operatör terminalli TRUMPF PC kumandası

    • Modem üzerinden teleservis

    • Ekran, fare ve klavye ile çalıştırma

  • Güvenlik

    • Erişim kapılı güvenlik çiti

Maksimum esneklik için görüntü tanıma özelliğine sahip dünyanın ilk bükme otomasyonu 40 kg'a kadar sac parçalar, 6 eksenli arka dayama sensörü teknolojisi

Otomatik çalışmada açı sensörü teknolojisi (ACB) sayesinde maksimum tekrarlama hassasiyeti

BendMaster 60 ile TruBend 5085 (2720 mm x 850 kN)
