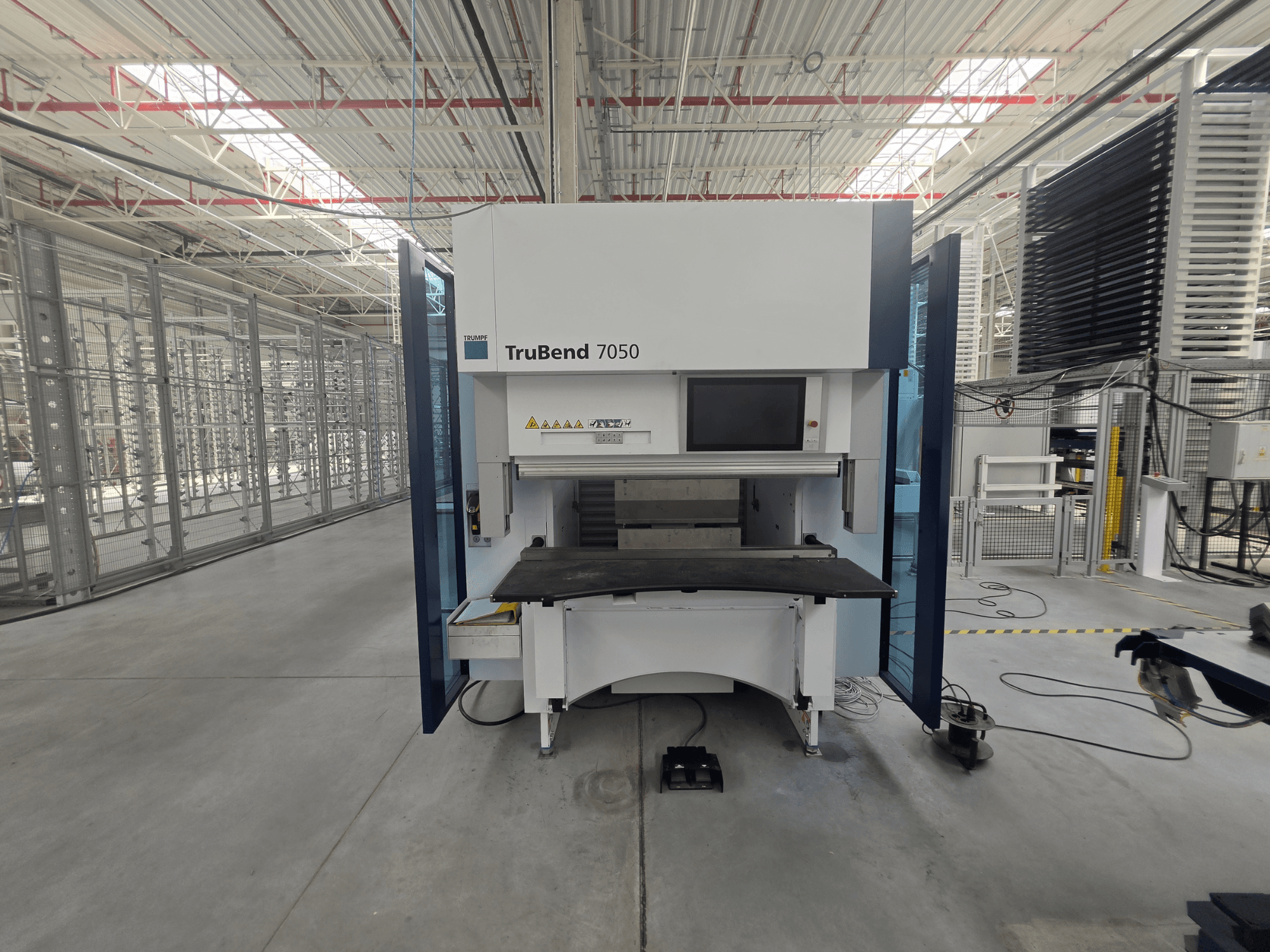

TRUMPF - TruBend 7050 (B28)PL-BEN-TRU-2022-00001

• Tahrik: Dinamik elektromekanik Tork Tahriki

• Kapasite ve boyutlar:

  • Serbest dikey açıklık: 1.305 mm

  • Kullanılabilir kurulum yüksekliği: 385 mm

  • Boğaz derinliği: 250 mm

  • Çalışma yüksekliği: 1.150 mm

  • Makine şasisi: Sağlam kaynaklı şasi

• Eksenler ve arka dayama:

  • CNC eksenleri: 7 (Y, X1, X2, R1, R2, Z1, Z2)

  • Arka dayama: 6 eksenli bağımsız sistem (X1/X2/R1/R2/Z1/Z2), her iki ünite de bağımsız olarak hareket eder

  • Arka dayama özellikleri: Karbon fiber parmaklar, sertleştirilmiş referans yüzeyler, helisel kremayerli Z tahriki, esnek konumlandırma

• Hareket mesafesi / çalışma aralığı:

  • Y stroku: 215 mm

  • X hareket mesafesi: 240 mm (maks. arka dayama mesafesi 500 mm)

  • R hareketi: 153 mm

• Hızlar:

  • Y hızlı ilerleme/geri dönüş: 220 mm/s

  • Y çalışma: 25 mm/s

  • X: 1.500 mm/s

  • R: 750 mm/s

  • Z: 2.200 mm/s

• Konumlandırma hassasiyeti:

  • Y: 0,002 mm

  • X: 0,02 mm

  • Z: 0,02 mm

• Kronma:

  • CNC kontrollü bombeleme, tahrik yoluyla otomatik telafi

  • Masaya entegre bombeleme tahriki

  • Çok istasyonlu bükme işlemleri için uygundur

• Y ekseni / pres kirişi:

  • Endüktif Y ölçüm sistemi

  • Otomatik kuvvet tabanlı düzeltme ile dinamik geri esneme telafisi

  • Sertleştirilmiş ayarlanabilir kılavuz şeritleri

• Kontrol sistemi:

  • TRUMPF Touchpoint TruBend, 21,5 inç TFT Full HD (1920×1080)

  • Intel Core i5 2,7 GHz çift çekirdekli, Windows Embedded Standard 7

  • Gerçekçi 3D görselleştirme, TRUMPF teknoloji veritabanı

  • Standart/Uzman/Yönetici seviyelerine sahip kullanıcı yönetimi

  • 10 adet kullanıcı erişim kartı dahildir

• Veri arayüzleri:

  • USB, RJ45, Ethernet 10/100 Mbit/s

  • Central Link, OPC UA

  • İnternet üzerinden uzaktan servis / uzaktan teşhis

• Takım sıkıştırma ve ayarlama:

  • Otomatik TRUMPF üst ve alt takım sıkıştırma (kendinden merkezlemeli, sertleştirilmiş)

  • Hızlı segment değişimi

  • Üst sıkıştırma sistemine entegre LED Takım Göstergesi (ayarlama konumlarını/bir sonraki bükme istasyonunu gösterir)

• Güvenlik:

  • Otomatik BendGuard (Productivity Package Plus'ın bir parçası)

    • Otomatik takım yüksekliği ayarlı optoelektronik güvenlik sistemi

    • Ayak pedalı ile izin verilen maksimum Y hızına izin verir

    • Otomatik ayar, yan işleme için çalışma alanının dışına çıkarılabilir

  • Elektronik olarak izlenen yan güvenlik kapıları

  • Elektrikle çalıştırılan yukarı açılır arka kapılar

  • Acil durdurma

  • Taşıma sabitleme cihazları

  • CE işareti

• Ergonomik paket:

  • Ön destek masası

  • Ön ve arka LED çalışma alanı aydınlatması

  • Oturarak/ayakta çalışma desteği

  • Belge rafı

  • Ölçüm aletleri için çekmece

Ek donanım

• Ölçüm ekipmanı:

  • Dijital açı ölçer

  • Dijital kumpas

  • 90 derecelik köşe gönyesi

  • 1 adet TecZone Bend lisansı

• Bluetooth bağlantılı kablosuz 2D kod okuyucu
