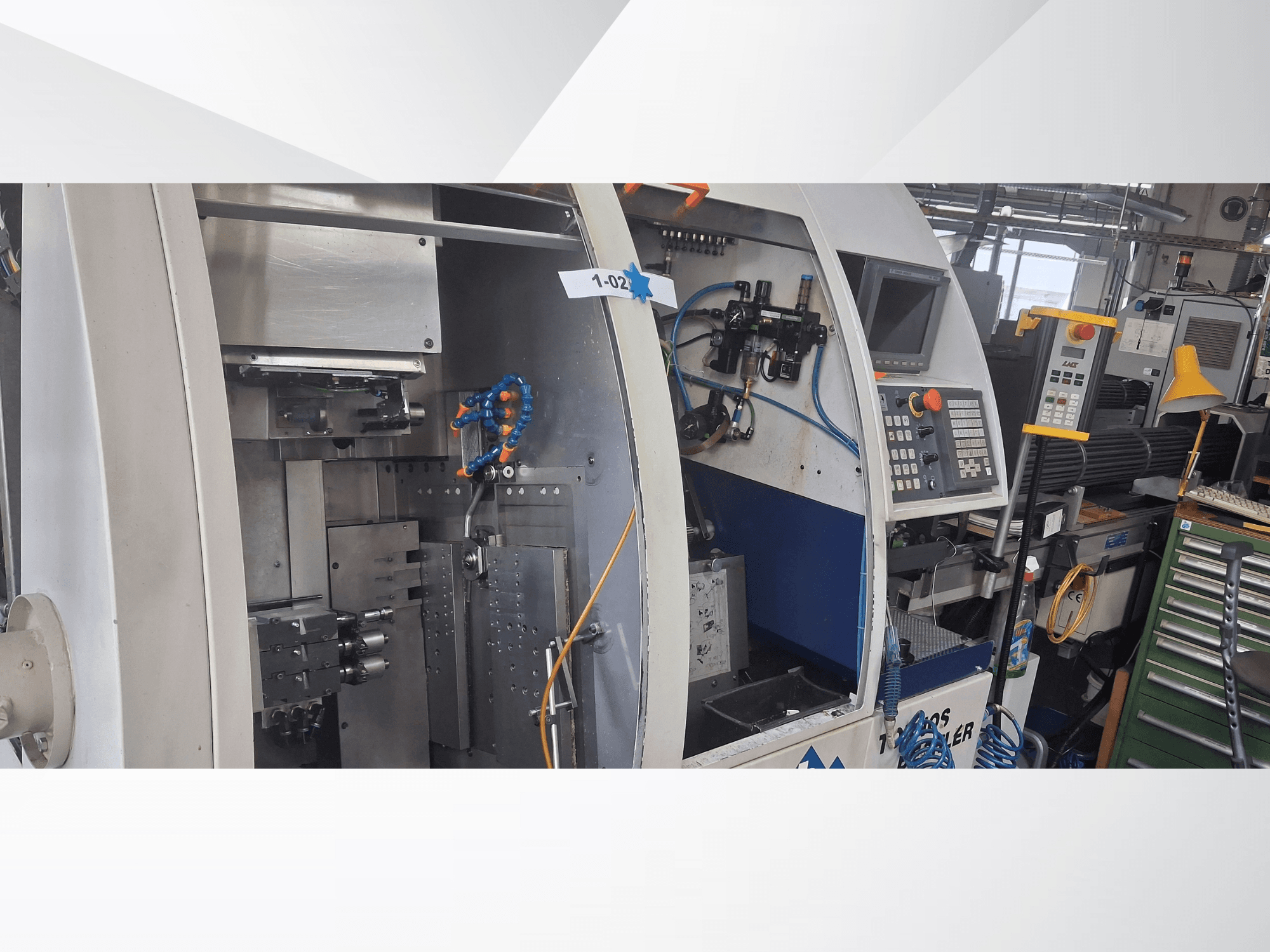

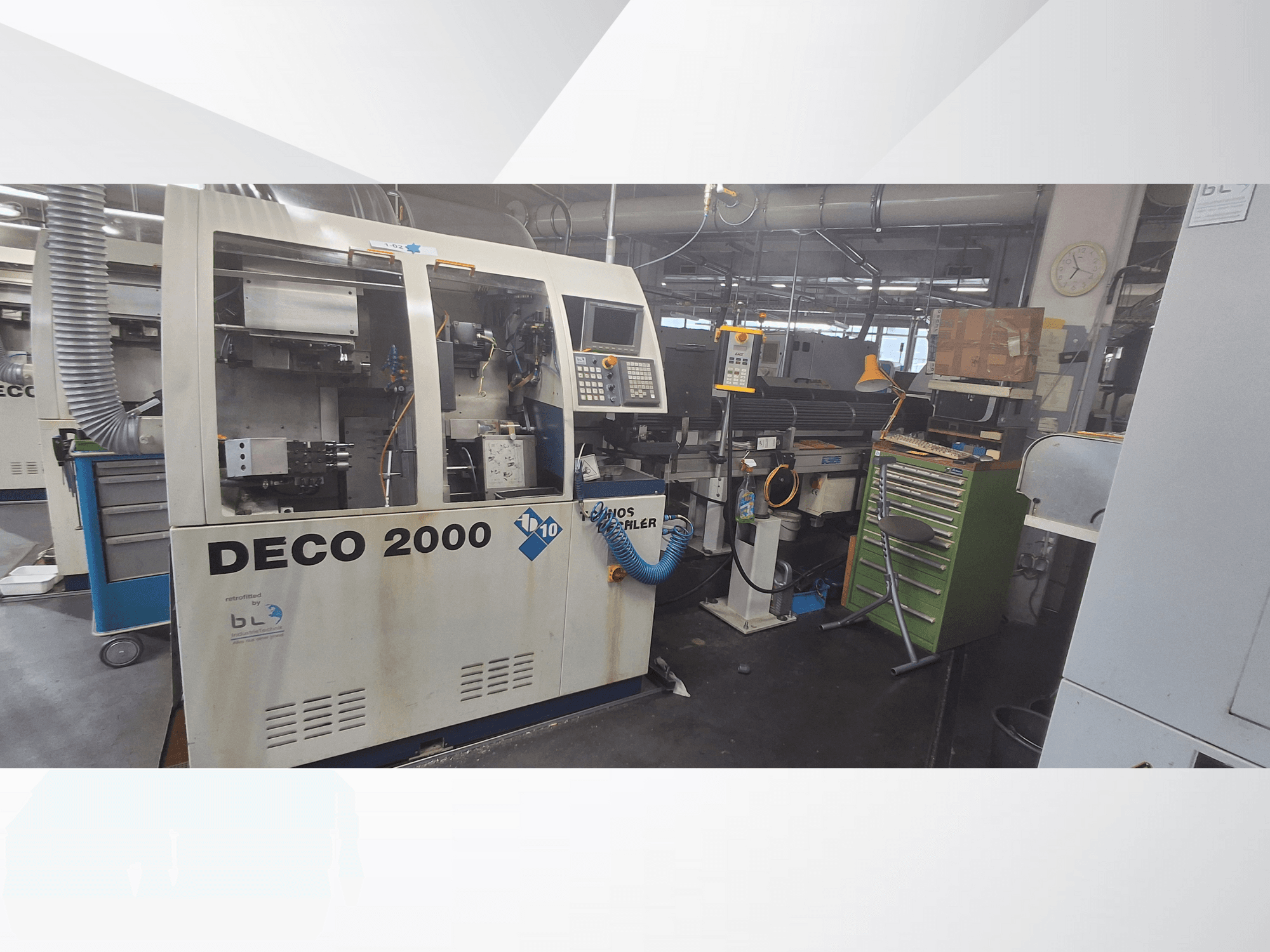

TORNOS - DECO 2000-10DE-TUR-TOR-1999-00001

2017 yılında revizyondan geçirilmiş ve iki adet daha benzer makine mevcuttur (her ikisi de 2018 yılında revizyondan geçirilmiştir); tümü B&L tarafından revizyondan geçirilmiştir

2017 model makinenin revizyonu:

Standart revizyon paketi: Blok III'ün bakımı, temizliği ve yeniden devreye alınması. S1, S2 ve S4'ün kılavuz burçlarının ve iş milinin revizyonu. Yataklar dahil tüm bilyalı vidaların ve tüm eksenlerin kılavuzlarının değiştirilmesi. Soğutma yağlama pompasının, tüm soğutma yağlama hatlarının ve soğutma yağlama sensörünün değiştirilmesi. Çapraz kızaklardaki sıyırıcı bıçaklarının değiştirilmesi. Tüm pnömatik hatların ve valflerin değiştirilmesi. Makine odası lambası, şeffaf paneller, harici fan, fan kablosu ve klavyenin değiştirilmesi. Ek seçenekler (özel hizmetler): Kılavuz burcu tamamen değiştirilmiştir (sadece revizyon yapılmamıştır). Yeni bir merkezi yağlama sisteminin kurulması. Körük kaplininin, harici enkoderlerin ve ekranın değiştirilmesi. Kontrol ve amplifikatör fanlarının değiştirilmesi. Devreye alma sırasında, “Mil Konumlandırma S4” seçeneği de etkinleştirildi ve yükleme magazini kuruldu.

Ek bilgiler

• Maksimum çubuk uzunluğu: 3040 mm

• Elektrik kontrol kutusu

• AC sürücü motorları

• Motor gerilimi: 3 x 380 V 50/60 Hz

• Kontrol gerilimi: 1 x 24 V DC

• Hareketli başlık

• Dikey ve yatay hareketli, 4 adet T11-T14 takım tutuculu çapraz kızak

• Mutlak ölçüm sistemi

• C1 ve C4 özellikli 9 eksen

• 4,1-10 mm çubuklar için 14 kılavuz tüp, 8 mm'ye kadar çubuk hazırlığı gerekmez

• Tryton için pens

• Yönlü iş mili durdurucu S1

Mevcut ek ekipmanlar (Resimler 17-21):

• Robobar SSF 3 m yükleme magazini ile donatılacak ekipman

• "HYBRIDE 10+5" tamburlu yükleme magazini

• 1-4 mm çubuklar için 14 adet kılavuz tüp

• 2 farklı hibrit tambur
