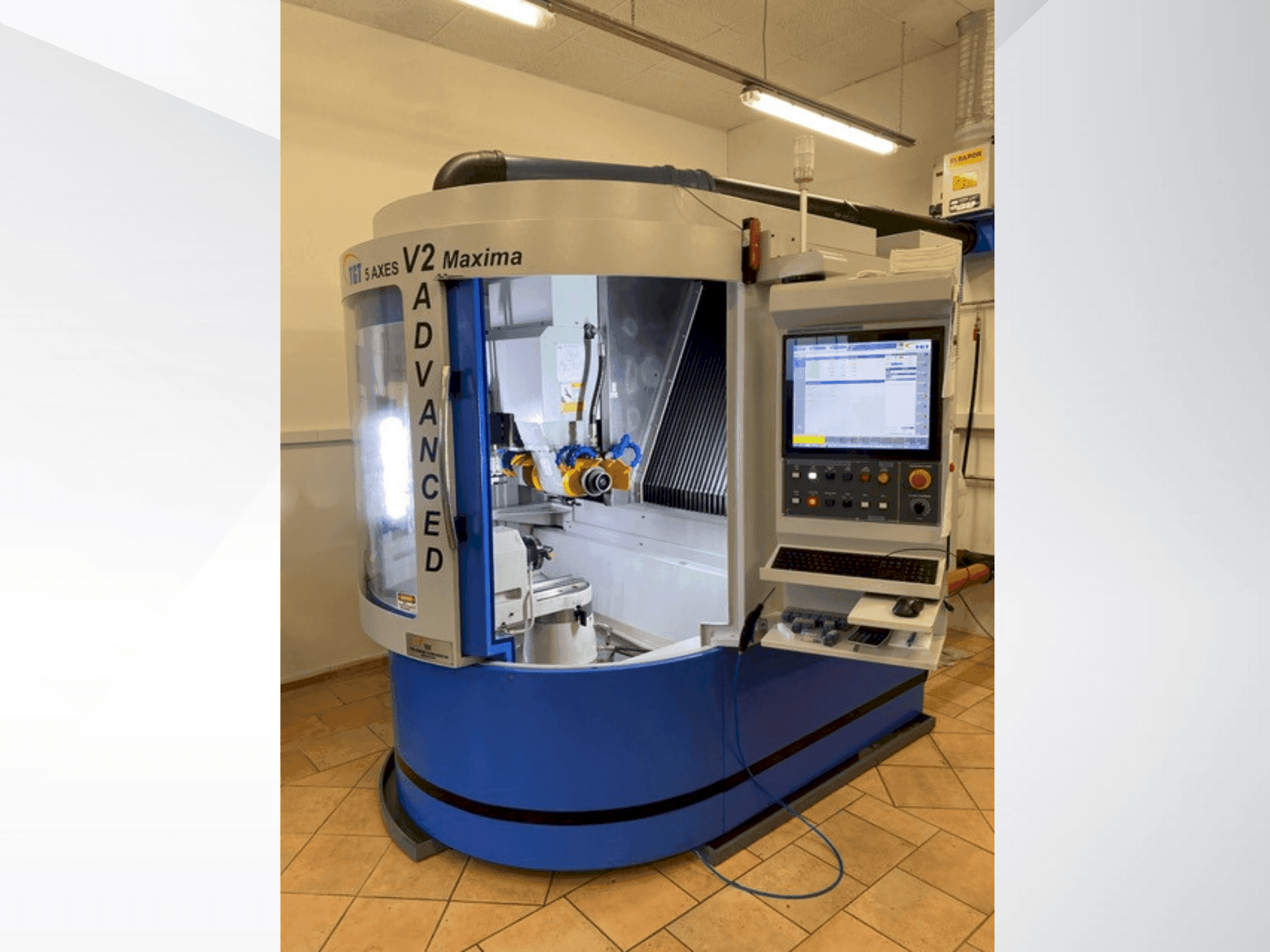

TGT - V2 MaximaAT-OTH-TGT-2020-00001

Ek ekipman

• ELBARON taşlama sisi çıkarma sistemi / Robot paletler / 20 mm'ye kadar tüm yaygın çaplar için pensler / Yedek mil / Zımpara diski paketleri ve ilgili zımpara diskleri (Yaklaşık 25 adet)

Makine Faydaları

Teknik Makine Faydalari

• Çalışma süresi: 42000 dakika
• Makine mükemmel durumda / orijinal yedek mil mevcut, mil bakımı için bekleme sürelerini ortadan kaldırıyor / tam açıklama ve kurulum kılavuzu dahil

Ekstra bilgi

Mil yatağı: Ön/arka: 7010 CTYN DU L P4 (NACHI)/ Yağlama gresi: Kluberisoflex Super LDS 18 veya NBU 25 (yatak başına 2,75 cc)/ Sıkma torku: 58 Nm (ön/arka)/ Eş merkezlilik: ≤ 0,002 mm/ Motor: LENZE 7,5 kW (10 hp), 4 kutuplu/ Hız: 0-4500 rpm (frekans konvertörü)/ Kayış: PJ-12-1143L (GATES/FENNER)/ 2 Besleme tahrik ünitesi - X ve Z ekseni/ Strok: X ekseni: 300 mm/ Z ekseni: 680 mm/ Bilyalı vida: Tip: Sabit - Destekli/ Rulman: 25TAB06DBFLP4 (NACHI, 62 Nm sıkma torku)/ Bilyalı vida mili: BIF 3210A-5 (THK, Ø32 mm, hatve 10 mm)/ Motor: BECKHOFF AM8053-0G20 (11,4 Nm)/ Debriyaj: SFC 050 DA2-24B-20B (MIKI PULLEY)/ 3 Beslemeli tahrik ünitesi - Y ekseni Strok: 300 mm/ Bilyalı vida: Rulman: 25TAB06DBFLP4 (NACHI, 62 Nm)/ Bilyalı somun spesifikasyonu: BIF 3210-5 (THK)/ Motor: BECKHOFF AM8061-0GB1 (12,8 Nm)/ Kaplin: SFC 060 DA2-20B-32B (MIKI PULLEY)/ / Döner tabla - eksen A/ Rulman: 7014 CTYN DUL P4 (NACHI)/ Sıkma torku: 255 Nm (ön), 62 Nm (arka)/ Radyal sapma: ≤ 0,002 mm/ Gres: Kluberisoflex Super LDS 18 (yatak başına 3,6 cc)/ 5. Döner Tabla Düzeneği - C Ekseni/ Yatak: YRT 100 (GOLDBULL)/ Montaj torku: 14 Nm (3 kademeli: %40 → %70 → %100)/ Motor: ORION_230/140 (NIMBLE/UCAM), 238 Nm/ Enkoder: RENISHAW/ ana soğutma sistemi/ Debi: 85 L/dak/ Tank hacmi: 400 litre/ Pompa: RKM206 (Rajamane, 1,5 kW, 6 kademeli)/ Filtreleme: Kağıt filtre Para mol N 334/150 (0,01 mm)/ yağlama düzeni/ Yağ pompası: ELU-2700 (Cenlub, 3 litre, 415V AC)/ Dozaj Kartuşu: 320410-3 (LUBE)/ sabit yatak (manuel)/ Dikey strok: 3 mm/ Çap aralığı: Ø3-Ø22 mm/ Taşıyıcı hareketi: 120 mm
