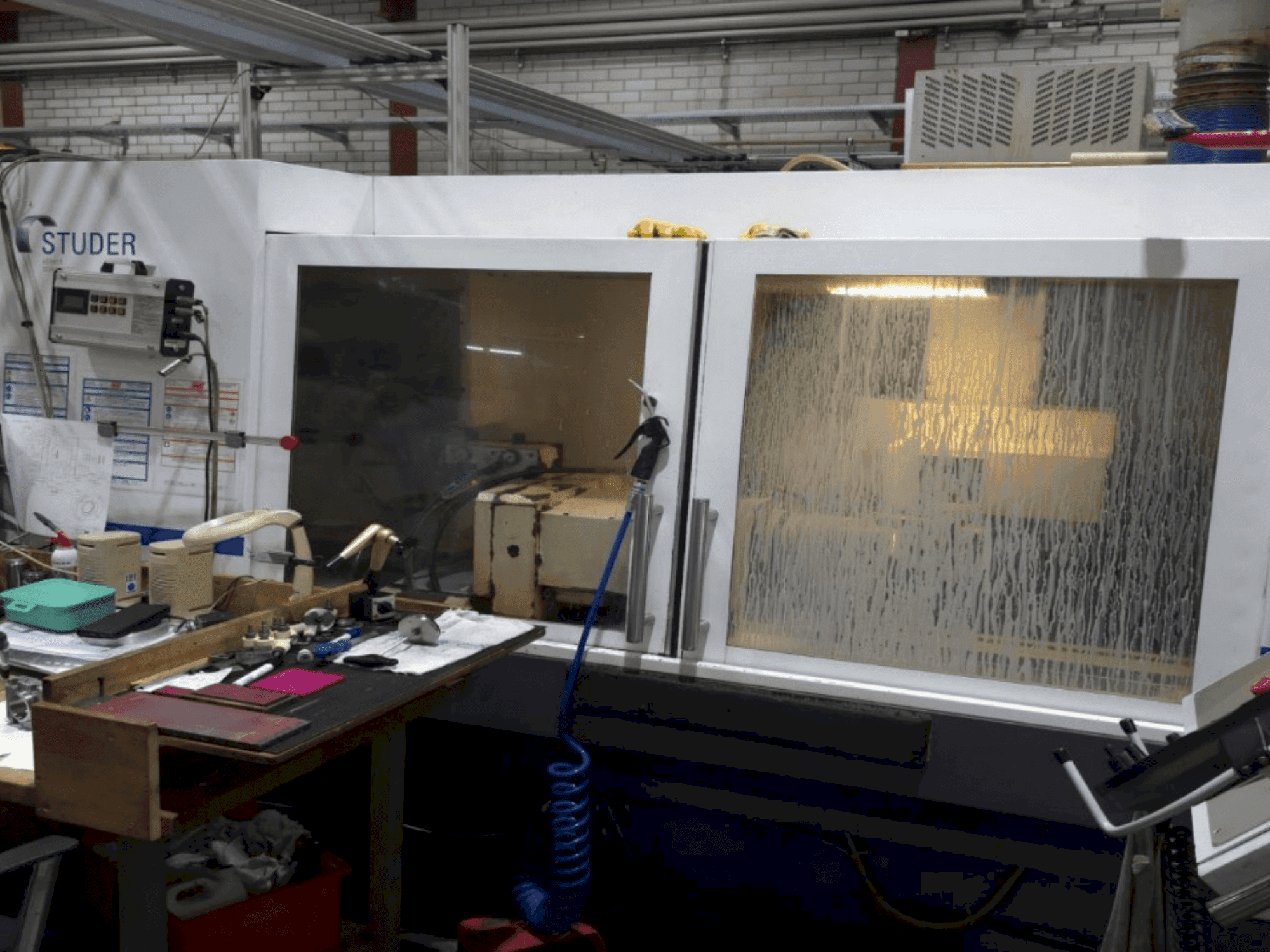

STUDER - S31DE-GRI-STU-2008-00001

Ek ekipman

• Frekans dönüştürücü güncel / Frekans dönüştürücü değiştirildi

Makine Avantajları

Teknik Makine Avantajları

• Kontrolör: ge fanuc serisi 21-tb

• Küvet sızdırıyor

• Tank sızdırıyor

• Soğutma suyu kayış filtresi yok

Ekstra Bilgi

Çapraz eksen X ve uzunlamasına eksen Z:

Çapraz eksen X (NC ekseni) 0°, AC servo motor tarafından tahrik edilir

ve bilyalı vida. Hareket 280 mm. İlerleme hızı programlanabilir 0,001-5.000 mm/dak.

Uzunlamasına eksen Z (NC ekseni). AC servo motor ve vidalı mil ile tahrik edilir. Seyahat

1150 mm. Programlanabilir ilerleme hızı

0,001-10.000 mm/dak.

X ekseninde doğrudan ölçüm sistemi

Çözünürlük 0,0001 mm (doğrusal, mutlak ölçüm sistemi,

referans noktası seyahati gerektirmez)

Z ekseninde doğrudan ölçüm sistemi

Çözünürlük 0,0001 mm (doğrusal, mutlak ölçüm sistemi,

referans noktası seyahati gerektirmez)

Doğrudan ölçüm sistemleri için kantar arayüzü

Wheelhead

Taret tekerlek kafası U üniversal, döner

Otomatik tekerlek kafası döner ekseni (B ekseni)

tekerlek kafasını döndürmek için.

Hirth dişlisi tekerlek kafası dönme eksenine 1°. Dönme açısı -15° ila +195°

Alet konumunda güvenlik başlığı 1, sol Ø 500mm

Ø 500x63mm F1 taşlama taşları için dış taşlama için

(80mm F5)

Alet konumunda güvenlik başlığı 2, sağ Ø 500mm

Ø 500x63mm F1 taşlama taşları için dış taşlama için

(80mm F5)

Alet konumu 2'deki güvenlik başlığına ilişkin genel bilgiler:

Sağ taşlama tarafının taşlama uzunluğu

taşlama kafası dönme pozisyonu. Yaklaşık %30 oranında 300°

Yüksek frekanslı miller için iç taşlama cihazı

Ø 120mm alet konumunda 3 bağlantı kablosu dahil

Ø 120mm iç taşlama millerini bağlamak için

aşağıdaki Studer spesifikasyonlarına uygundur:

-- Hortum çapları için geçmeli yağlama bağlantıları

4mm

-- İleri ve geri akış için geçmeli soğutma sıvısı bağlantıları

hortum çapları ile

10 mm (mil ve hortum tarafındaki geçmeli kaplinler milin teslimat kapsamına dahildir)

-- Bağlantı şemasına göre elektrik bağlantıları ile

İç taşlama mili kodlaması

Motor mili 1'in sabit yatak düzeni sağdadır

alet konumu 2'de

Motor milinin kesme hızı 1

maksimuma kadar programlanabilir. 50m/s

Maks. n = 3200rpm olan motor milleri için 50m/s

sadece >300mm taşlama diski çapları ile mümkündür

Yağ-hava yağlamalı Fischer milleri için HF iç taşlama ekipmanı

HF iş mili markaları hakkında genel bilgiler:

Yağ-hava yağlamalı farklı iş mili markaları tek bir makinede kullanılamaz.

-- Yağlama bağlantılarının sayısı iş millerine uygun olmalıdır

aksesuarlarda.

-- Takım pozisyonu başına farklı sayıda yağlama bağlantısına sahip iş milleri kullanılamaz.

İç taşlama milleri için yağ-hava yağlaması için bakım ünitesi.

Yağlama miktarı CNC kontrolünde iş miline özel olarak programlanabilir.

Makine basınçlı havası kullanıldığında HF iş milleri için hava tahliyesi (pnömatik ana valften).

Makaralı rulmanlara sahip ayna iş kafası, ISO 50 konik, silindirik dış montaj

İş mili burnu Ø 110 mm, iş mili deliği Ø 50 mm.

İzleme olmadan manuel iş mili kilitleme.

Taşlama halkası sensörü için montaj seçeneği

Ayna iş kafası hakkında genel bilgiler:

Canlı taşlama veya döner merkezli dış taşlama için

İş kafasına manuel silindiriklik düzeltmesi

En az 0,0004 mm konsantriklik doğruluğu

Standart C ekseni

iş parçası yükleme ve çevresel olarak konumlandırılmış durdurma için

(Doğruluk +/-0,5°) iş parçası değişimi için

Standart C ekseni; form taşlama için,

genellikle yüksek hassasiyetli bir C ekseni gereklidir

AC servo motorlu 3 kW iş parçası tahriki

Hız aralığı 1-1000 rpm

Jog hızı 1-50 rpm

Zahmetsiz hareket için pnömatik kaldırma

kurulum sırasında çalışma kafasının

2909914-E

Pnömatik kontrol ve talaş basıncı izleme

Döner için elektrik arabirimi 1

Maksimum 3 kW tahrik gücüne kadar giyinme.

10-100 arasında programlanabilir hızlara izin verir

nominal iş mili hızının, iş miline bağlı olarak, taşlama çarkı ile aynı veya ters yönde.

İşletim paneli ve kontrol kabini kalıcı olarak

makine

Kontrol kabini için klima ünitesi

Kontrol panosunun soğutulması hakkında genel bilgiler:

Ortam sıcaklığında. 30°C'nin üzerindeki sıcaklıklar için bir soğutma ünitesi gereklidir.

Bağlantı gerilimi: 400 volt +/-%10

Hat frekansı: 50 Hz +/-1 Hz

Hat: 4 telli (L1, L2, L3 / PE) veya 5 telli (L1, L2, L3 / N / PE)

Dahili kontrol voltajı: 24 volt DC

Fanuc 21i-TB CNC kontrol ünitesi ile:

-- Aktif 10,4" renkli düz ekran

-- Entegre PLC kontrolörü

-- Studer iletişim cihazı ve ASI veri yolu sistemi

CNC kontrolörü için kullanıcı belleği: 128 kB,

Program belleği: 200

-- Fanuc 21i-TB yalnızca 512 kB'a kadar kullanıcı belleği boyutlarını destekler.

Taşınabilir operatör ünitesi: Studer PCU terminali

LCD ekranlı, klavyeli, elektronik el çarklı,

geçersiz kılma ve İzin düğmesi

Çalışma saati sayacı, aralık 0-99,999 saat

Dittel AE 4100-1 ile elektronik yerleştirme algılama

aşağıdakilerden oluşur:

-- Görüntülemek için LCD ekranlı ön panel

sinyal eğrisi

-- Pasif kenetlenme algılama için 4 giriş

sensörler, bu sayede sadece bir sensör

bir seferde değerlendirildi
