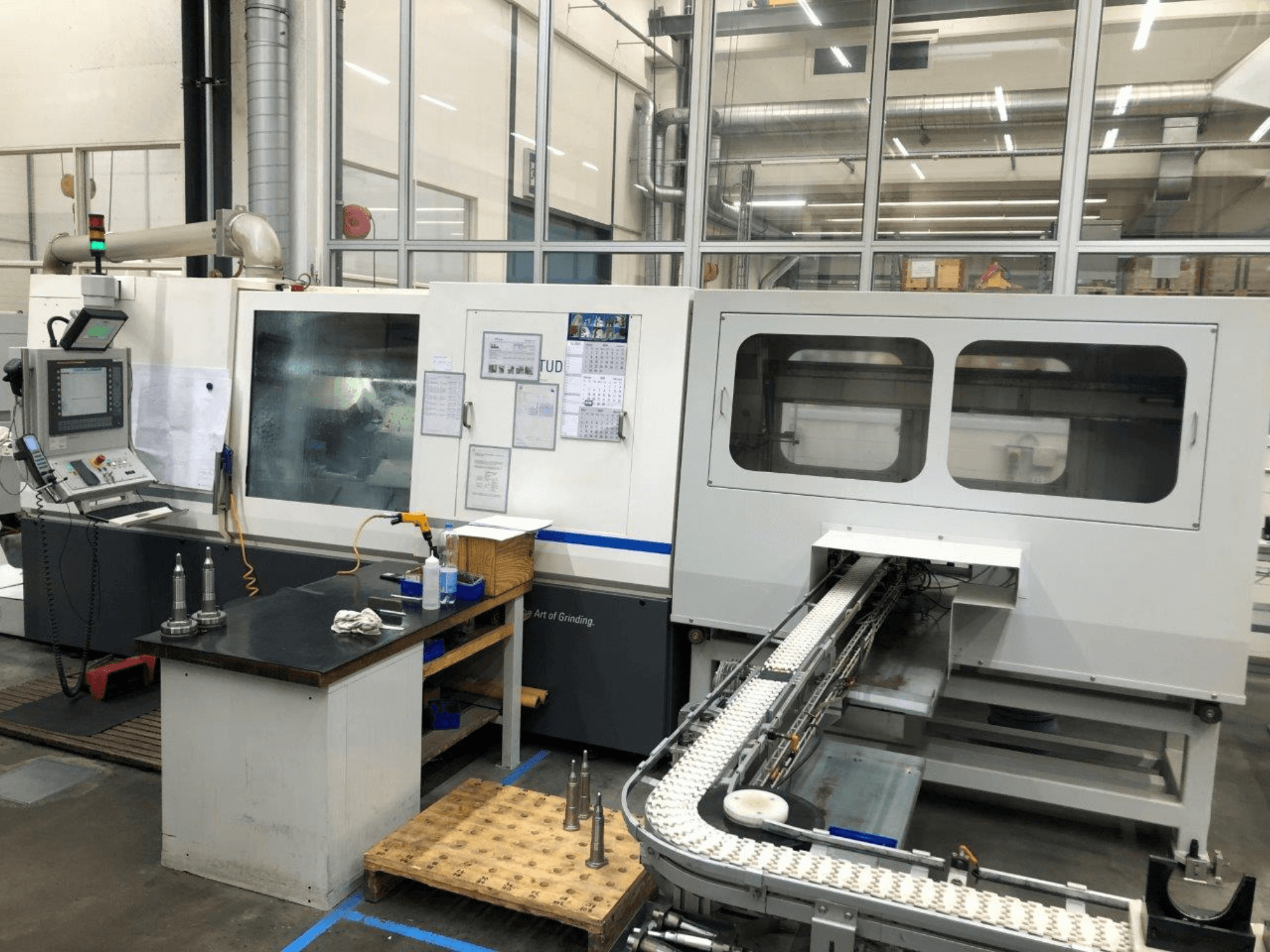

STUDER - S242CH-GRI-STU-2008-00001

• Merkez mesafesi: Küçük (2 çapraz kızak) 400 mm; Uzun (2 çapraz kızak) 800 mm; Uzun (3 çapraz kızak) 800 mm

• Salıncak çapı: 180 mm

• Maks. iş parçası ağırlığı: 20 kg

• X ekseni (çapraz slayt)

  • Hız: 0,001-1.500 mm/dak

  • Çözünürlük: 0.00001 mm

• Z ekseni (uzunlamasına kızak)

  • Maks. hareket: 850 / 1.600 mm

  • Hız: 0,001-25.000 mm/dak

  • Çözünürlük: 0.00001 mm

• Dönen taret

  • 8 istasyonlu: Capto 6 sabit

  • 12 istasyonlu: VDI 40 sabit

  • 8 istasyonlu: VDI 30 tahrikli sabit

  • Maks. tahrik hızı: 4.000 rpm

  • Tahrik gücü: 2,5 kW

  • Opsiyonel: Taret üzerinde aktif boylamasına ölçüm çubuğu (Capto veya VDI)

• Taşlama mili kafası

  • Montaj açısı: -25° / +25°

  • Taşlama hızı: 50 m/s

  • Tekerlek boyutu: Ø 400 x 50 (63) x 127 mm

• İç taşlama ataşmanı

  • Döner plaka üzerindeki mil konumları: 3

  • İş mili konumu: 0° / +45°

  • 3 pozisyonda otomatik konumlandırma

  • İç taşlama mili aralığı: 1.200-120.000 rpm

  • Mevcut iş mili hızları: 24.000-120.000 rpm

• İş parçası iş mili kafası (sabit)

  • Hız aralığı: 1-7,500 dak-¹

  • Tahrik gücü: 10,5 kW

  • Takım tutucu: MK4 / DIN 55026 A4

  • Yüzey taşlama sırasında yük: 500 Nm

  • Yuvarlaklık hassasiyeti: 0,0004 mm

• İş parçası mil stoğu (döndürülebilir)

  • Dönme aralığı: 0-10°

  • Çözünürlük: 0.0001°

  • Hız aralığı: 1-4.000 dak-¹

  • Tahrik gücü: 10,5 kW

  • Takım tutucu: MKS / DIN 55026 A6

  • Yüzey taşlama sırasında yük: 500 Nm

  • Yuvarlaklık hassasiyeti: 0,0004 mm

• W ekseni / Punta

  • Maks. hareket: 450 / 1.650 mm

  • Hız: 0,001-1.500 mm/dak

  • Silindiriklik düzeltmeleri için ince ayar: ±0,01 mm

  • Opsiyonel: Quill geri tepmesi ±0,40 mm

  • Quill çapı: 60 mm

  • Montaj konikliği: MK4

  • Quill hareketi: 45 mm

  • Opsiyonel senkron punta: 1-7.500 dev/dak; tahrik gücü 10,5 kW; montaj koniği MK4 / DIN 55026 A4

• Giyinme

  • Ayakta sargı aleti, MK1 montajlı tutucu

  • Tek noktalı elmas / kısaltılmış karo

  • Döner tutucu üzerinde eksenel tahrikli pansuman mili: Ø 58 / 89 / 100 mm maks.

  • Arkada eksenel tahrikli pansuman mili: Ø 100 mm maks.

• Bağlantı değerleri

  • Toplam bağlı yük: 45 kVA

  • Minimum hava basıncı: 5,5 bar

  • Toplam ağırlık: 7.600 / 12.000 kg

• Durum ve servis

  • Hala açık ve tamamen işlevsel

  • Kaba iş yok

  • Studer tarafından yıllık bakım

Ek ekipman

• Şaft otomasyonu (teslimat kapsamına dahildir)

• Taşlama taşları (dahil)
