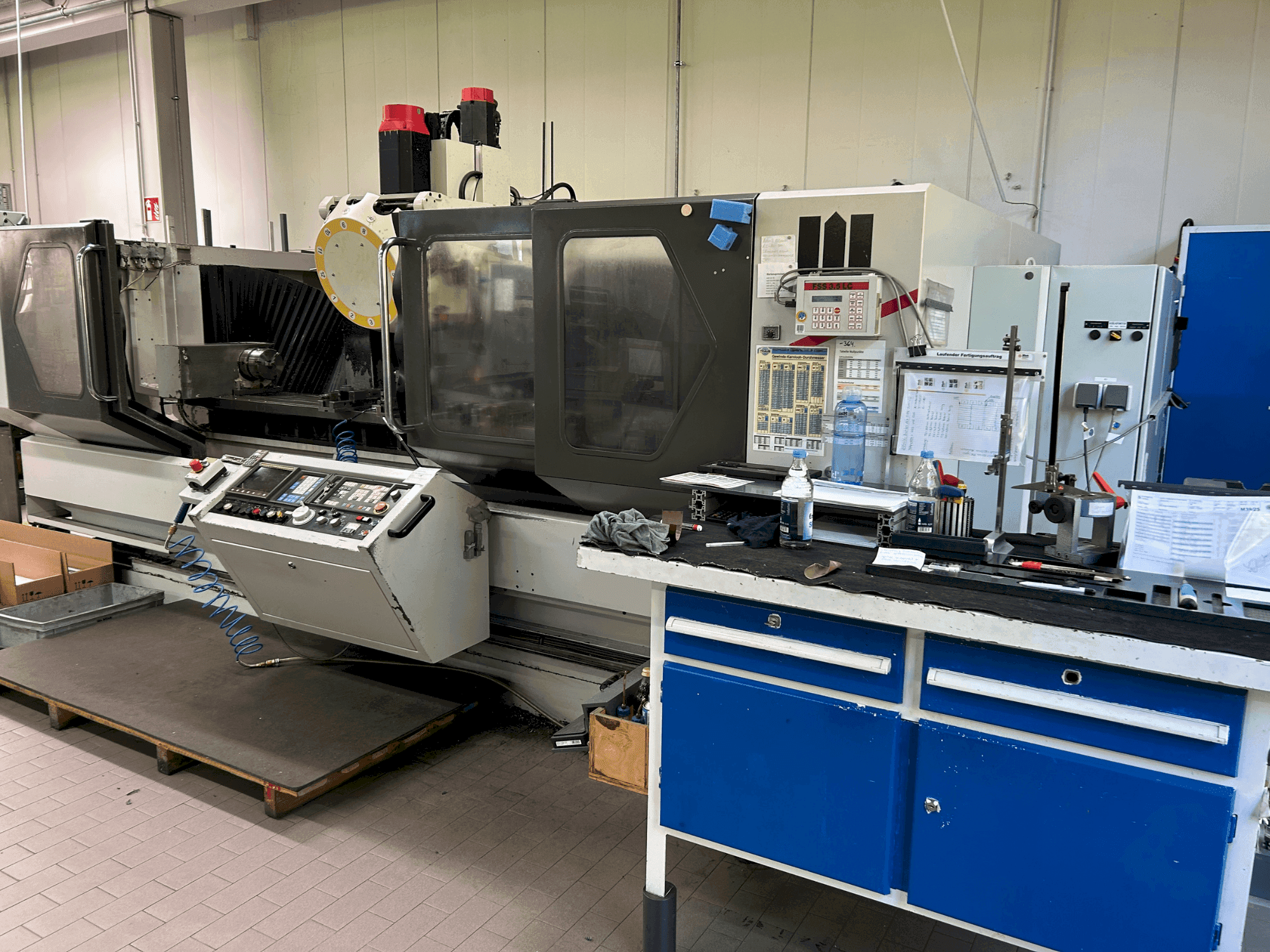

STAMA - MC 520DE-MIL-STA-1994-00001

Ek ekipman

• Takım Magazini: Dikey zincir ve çift tutuculu 60 SK40 pozisyonu / Çelikte Delme Kapasitesi: 25 mm / Çelikte Diş Açma Kapasitesi: M24 / Çelikte Frezeleme Kapasitesi (SK 30): 150 cm³/dak / Çelikte Frezeleme Kapasitesi (SK 40): 180 cm³/dak / Alüminyumda Frezeleme Kapasitesi: 500 cm³/dak
• Talaş Konveyörü: Kazıyıcı bant / Talaş Temizleme için Yıkama Tabancası / Soğutma Sıvısı/Hava Püskürtme Anahtarlaması: M fonksiyonu aracılığıyla harici / Kızılötesi Ölçüm Probu: Heidenhain TS 649 DMG / 3D quickSET: Kinematik doğruluğun kontrolü ve düzeltilmesi için araç takımı

Makine Faydaları

Teknik Makine Faydalari

• Kullanıcı arayüzü: akıllı. 19 inç ekranlı nc ergoline® kontrolü
• Ac tahrik motoru: %100 görev döngüsünde 5,5 kw / maksimum tork: 47 nm / mil hızı: 45 - 6000 rpm / isteğe bağlı mil hızı: 100 - 10000 rpm
• Çalışma alanının masadan mil ucuna kadar yüksekliği: 560 mm / koordinat tablasının sıkıştırma alanı: 1500 / 2100 / 3000 x 430 mm / İzin verilen masa yükü: 1200 / 1600 / 1600 kp / döner tabla kapasitesi: -5 ila +110° dönüş aralığına sahip sıkıştırma yüzeyi d 630 x 500, 360° döner eksen
• T-yuvası sayısı: 3 / t-yuvası boyutu: 14 h12 / konum delikleri: 5 / 8 / 11 x Ø 16 h7
• Hızlı hareket (xy ekseni): 20 m/dak / hızlı hareket (z ekseni): 20 m/dak / çalışma ilerleme hızı: 1 - 5000 mm/dak / ölçüm sistemi: mutlak kodlayıcı / konumlandırma çözünürlüğü: 0,001 mm / konumlandırma toleransı: +/- 0,01 mm / tekrarlanabilirlik: +/- 0,005 mm
• Çalışma modu 4: Üretim sırasında proses izleme / kontrol kabini için aktif soğutma ünitesi: 35°c ile maksimum 50°c arasındaki ortam sıcaklıkları için önerilir / 4 renkli sinyal lambası: kırmızı, sarı, yeşil, mavi göstergeler / kabin tavanı: körüklü, orta tavan segmentini manuel olarak açarak vinçle yükleme mümkündür
