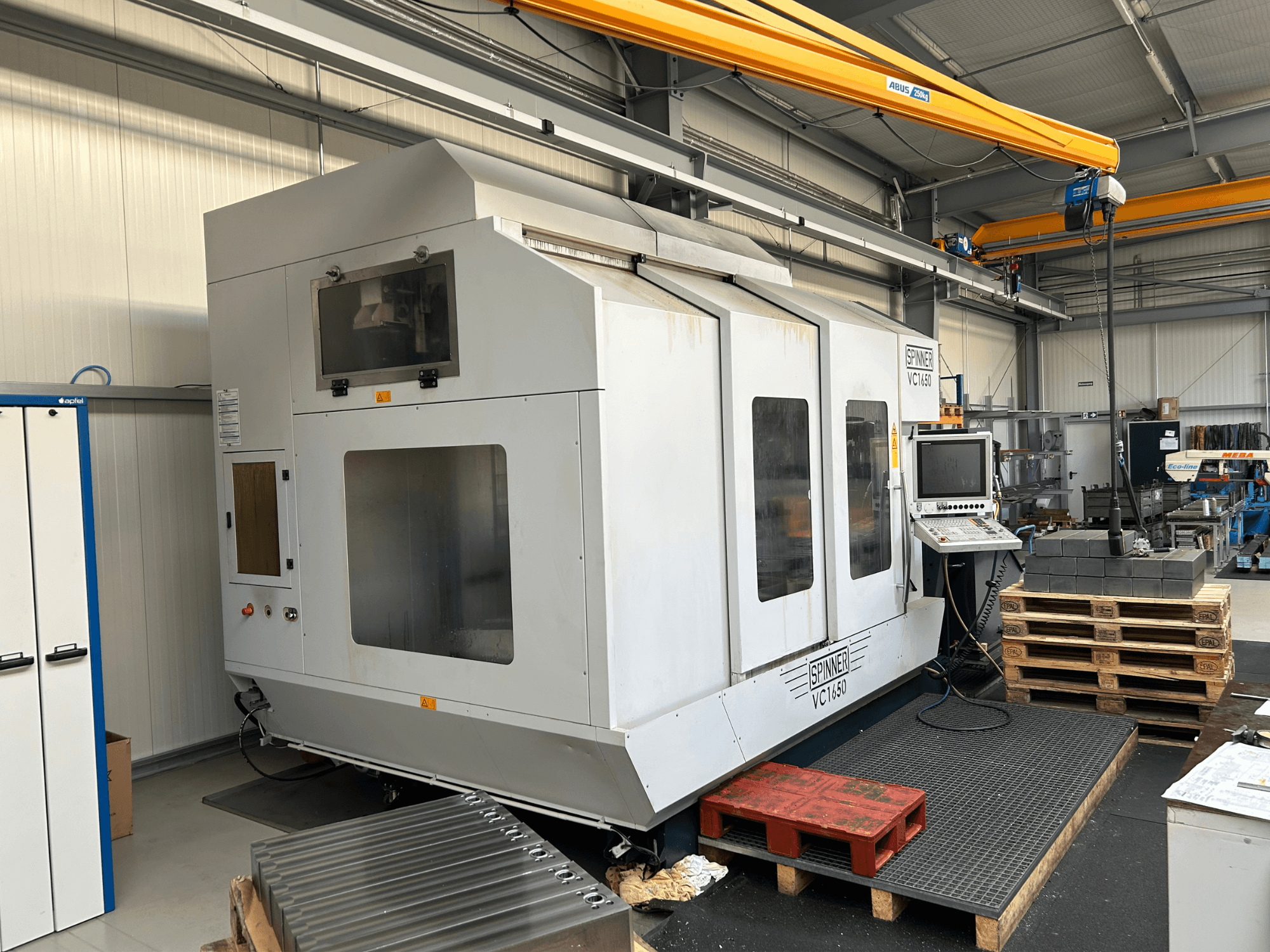

SPINNER - VC 1650-5A-9DE-MIL-SPI-2018-00001

• İş parçası dokunmatik probu: İş parçalarının problanması ve sıfır noktası ofsetlerinin veya boyutlarının belirlenmesi için kablosuz bağlantılı Blum TC52 sistemi

• 360° döner tabla: Çap 900 mm - solda 870x870 mm

• Sağda ek sıkıştırma tablası: 650x870 mm

• Sol tarafta 96 takım için otomatik takım değiştirici

• Maksimum takım uzunluğu: 400 mm

• Maksimum takım çapı: 120 mm (bitişik konumlar serbestken 150 mm)

• Maksimum alet ağırlığı: 15 kg

• Dinamik motor iş mili hızı: 9000 rpm

• Yüksek torklu versiyon: 464 Nm (S6 %25); Güç: 35KW/68KW (S1/S6)

• Seyahatler: X=1650 mm, Y=820 mm, Z=820 mm

• İş mili kafası için üfleme temizliği

• Yüksek basınçlı yıkama: 350 litrelik ek soğutma sıvısı tankı, yüksek basınç pompası ve yerçekimli kağıt filtre ile 70 bar TW

• 5 eksenli hassas işleme merkezi

• Prob döngüleri ile otomatik kinematik ölçüm

• Üç boyutlu takım düzeltme ve iyileştirilmiş iş parçası yüzey kalitesi için fonksiyonlar

• Takım tutucu ayrıca sipariş edilmelidir

• İki tonlu boya kaplaması RAL 7035/5008

• Makine yatağında gerekli tesviye elemanları

• Yaklaşık 14.000 saat

  Yaklaşık 6000 iş mili saati

Aşağıdaki fonksiyonlara sahip TNC 620/TNC 640 Heidenhain yazılım seçeneği:

- Son kullanıcı dokunmatik prob döngülerini kullanarak döner eksenlerin otomatik ölçümü ve kompanzasyonu

- Çevrim tarafından ölçülen kinematik değerler otomatik olarak makine parametrelerine aktarılır

- Kinematik ölçümün değerlendirilmesi için bir günlük dosyasının otomatik olarak oluşturulması - Döner ve 5 eksenli işleme sırasında makine hassasiyetinin optimizasyonu

- Ölçüm için iş parçası dokunma probu ve kalibrasyon küresi gereklidir

TNC yazılım seçeneği: 5 eksenli eşzamanlı enterpolasyon ve 3D işleme

TNC 620/TNC 640 Heidenhain yazılım seçeneği; "Gelişmiş Fonksiyon Seti 2"

aşağıdaki fonksiyonlar ile: - 5 eksenli eşzamanlı enterpolasyon

- Doğrusal eksen hareketlerini dengeleyerek döner eksen hareketi sırasında takım ucu konumunu koruyun

TCPM çalışması için genişletilmiş ayarlara sahip TCPM işlevi

- Üç boyutlu takım düzeltme fonksiyonları

- İş parçası yüzey kalitesini iyileştirme fonksiyonları

3D model VC1650HV (5 eksenli versiyon)

STEP formatında CAD/CAM için;

CD-ROM'da sağlanan veriler; kurulum planı ve simülasyon modeli dahil

TC50/TC52/TC54-20 Blum kızılötesi probları için arayüz hazırlığı

Blum iş parçalarının bağlanması için IC56 alıcı ünitesi ve IF59 değerlendirme elektroniği makineye monte edilmiştir veya

takım probları. Arayüz, aynı anda iki adede kadar dokunmatik prob sistemini yönetebilir, böylece bir iş parçası ve takım probu aynı anda monte edildiğinde, bu konum yalnızca bir kez gereklidir.

Freze makineleri için iş parçası probu, Blum TC52 sistemi

iş parçalarının problanması ve sıfır noktası yer değiştirmelerinin veya iş parçası boyutlarının belirlenmesi için CNC kontrolüne kablosuz bağlantı ile iş miline yerleştirme için

Takım tutucu olmadan. Alet tutucu ayrıca sipariş edilmelidir.

1 prob kolu ile 3x30mm.

IR alıcı IC56 ile YENİ VERSİYON 2

TC52 dokunmatik prob için SK50 alet tutucu

Performans işleme merkezi SPINNER VC1850-SA-3 (8K50)/ Heidenhain TNC640

5 eksenli premium işleme merkezi ile

360° döner tabla, 870 x 870 mm, çalışma alanının sol tarafında

Çalışma alanının sağ tarafında sürdürülebilir sıkıştırma masası, 660 x 870 mm

Freze kafasının üst kısmındaki döner eksen +11-110°

Heidenhain TNOS40/19 kontrol ile

Dinamik motor mili 9.000 rpm'ye kadar: YÜKSEK TORK VERSİYONU HT: M-464 Nm (88 25%); P436 kW/68 kW (81/86)

Seyahat X1050 mm Y=20mm 2-820mm

DIN 6871-A'ya göre takım konik boyutu 50. DIN 60872-A'ya göre çeki çubukları. İş mili konikliği için üfleme cihazı. Makinenin sol tarafına 96 takım için entegre edilmiş otomatik takım değiştirici.

Yatay iş miline geçiş için değiştirici kızağı.

Maksimum takım uzunluğu 400 mm; maksimum takım çapı 120 mm veya serbest duran takımlarla 150 mm, maks. 15kg.

Her üç eksende de doğrusal kılavuz.

Tesviye için makine yatağında gerekli ayar elemanları. Tam koruyucu muhafaza + çalışma alanı ışığı.

Dokümantasyon: Tek renkli boya, iki tonlu RAL 70355006.

Talaş konveyörü VC1850 versiyon A2-right TR

Önde, makinenin altında. Sağa doğru. Çıkıyoruz,

Talaşların çalışma alanından talaş konveyörüne taşınması için iki entegre helezon konveyör içerir.

VC1650-TNC620/TNC640 için X/Y/Z'de doğrudan ölçüm sistemleri

Heidenhain kontrollü VC1650 VC serisi modeli için

Optimum doğruluk için kılavuz raylar arasına merkezi olarak monte edilmiştir

yüksek hassasiyetli işleme ve düşük sıcaklık kayması için önerilir

Elektriksel hazırlık HD 70 bar

yüksek basınçlı yıkama için 70 bar.

Bu konum, yüksek basınç tankı/yüksek basınçlı yıkama sisteminin kurulumu için gereklidir.

Yüksek basınçlı yıkama 70 bar TW (yardımcı tank) V2 350 litre

MTS20-80 yüksek basınç pompalı ve yerçekimi kağıt filtreli ek soğutma sıvısı deposu

kapasitif seviye anahtarı

Freze makineleri için, soğutma sıvısı beslemesi için iş mili tarafı hazırlığı (öğe 11069P) gereklidir

TANK HACMİ yaklaşık 350 litre

Çıkarma portu 250

Elektrostatik hava temizleyici için bağlantı flanşı, çap 250T

NC yazılım seçeneği "İşleme düzleminin döndürülmesi ve döner tabla işleme"

- XY düzleminde programlanmış bir konturun silindir kabuğuna izdüşümü

- Bir döner eksenin mm/dak cinsinden ilerleme hızının, takımın eksene olan mesafesine bağlı olarak otomatik hesaplanması

döner eksen merkezi

Döndürülmüş işleme düzlemi ile 3 eksende daire (kaba işleme dairesi)
