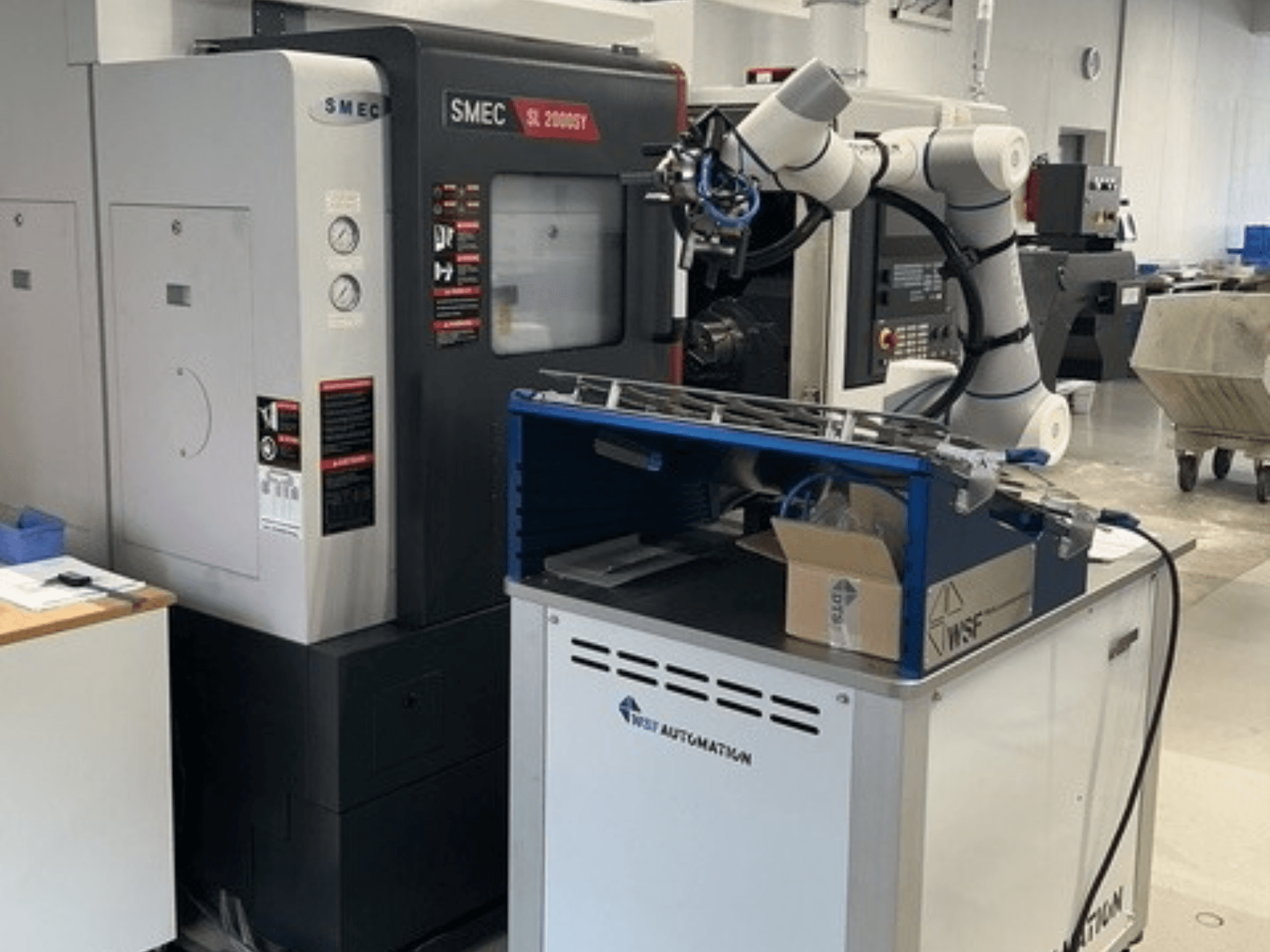

SMEC - SL 2000 BSY + WSF JokerDE-TUR-SME-2024-00001

• Çalışma aralığı

  • Yatak üzerinde salınım çapı: 650 mm

  • Çapraz kızak üzerinde dönüş çapı: 540 mm

  • Maks. dönüş çapı: 395 mm

  • Maks. işleme uzunluğu (B): 450 mm

• Ana mil

  • Ayna çapı: 210 (8") mm

  • İş mili burun standardı: A2-6 ASA

  • Mil yatağı, iç çap: 110 mm

  • Maks. çubuk çapı: 68 mm

  • İş mili delik çapı: 76 mm

  • Maks. tork: 15 dakikada 212,9 Nm-¹

• Alt mil

  • Ayna çapı: 175 (6") mm

  • İş mili burun standardı: A2-5 ASA

  • Mil yatağı, iç çap: 90 mm

  • Maks. çubuk çapı: 36 mm

  • İş mili delik çapı: 45 mm

  • Tahrik gücü: 9/7,5 kW

  • Maks. tork: 67,9 Nm (S2 15 dak-¹)

  • Maks. hız: 6.000 rpm

• Takım tareti

  • Tahrikli takım istasyonu sayısı: 12

  • Takım tutucu: BMT55 kW

  • Tahrik edilen aletlerin tahrik gücü: 9.3/4.9 dak-¹

  • Maks. hız: 5.000 rpm

  • Tahrik edilen aletlerin maks. torku: 35,1 Nm (S2 15 dak-¹)

  • Sabit aletlerin kesiti: 25 x 25 mm

  • Delme çubuğu tutucusunun kesiti: Ø40 mm

  • İstasyon/istasyon değiştirme süresi: 0,2 saniye.

• Eksenler ve hızlı travers

  • X ekseni servo motor: 3,0 kW; Maks. hızlı travers X ekseni: 18 m/dak

  • Z ekseni servo motor: 3,0 kW; Maks. hızlı travers Z ekseni: 30 m/dak

  • B ekseni servo motor: 3,0 kW; Maks. hızlı travers B ekseni: 24 m/dak

  • Y ekseni servo motor: 3,0 kW; Maks. hızlı travers Y ekseni: 12 m/dak

• Makine tasarımı

  • Eğimli yatak açısı: 30 derece

• Elektrik bağlantısı

  • Gerilim: 400 V

  • Görünür güç: 50 kVA

• Pnömatik

  • Basınçlı hava bağlantısı: 6 bar

Ek ekipman

• Talaş konveyörü

  • Talaş konveyörü ile küp kapasitesi: l

  • Konveyör basıncı: 10 bar

  • Pompa çıkışı: 2,2 kΩ

  • Küp kapasitesi: yaklaşık 14 l

  • Maks. basınç: 35 bar

  • Net ağırlık talaş konveyörü: yaklaşık 1.000 kg

• Transformatör

  • Net ağırlık transformatör: yaklaşık 300 kg

• Robot/otomasyon: WSF Joker

  • Yük: 12 kg

  • Erişim mesafesi: 1300 mm

  • Taşıma boyutları (U x G x Y): 120 x 100 x 140 cm

  • Ağırlık: yaklaşık 300 kg
