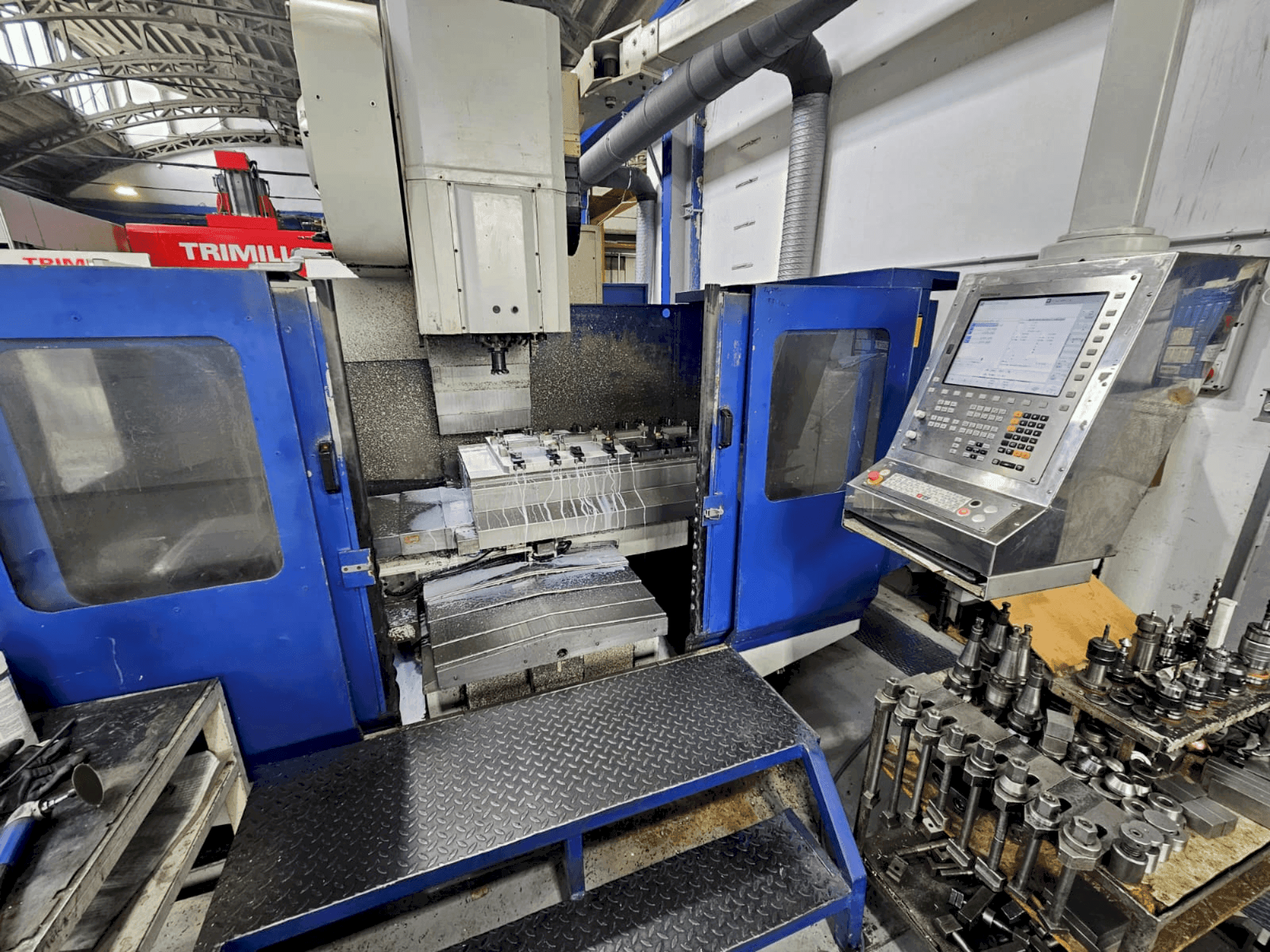

Sigma - EK 110/50HR-MIL-SIG-1985-00001

Ek ekipman

• Takım Dergisi: Tip: Sabit Pozisyonlu Çift Kelepçeli Rastgele ISO 50 DIN 69871-A
• Alet Kapasitesi: 40 alet
• Maksimum Takım Çapı (bitişik takımlarla birlikte): 120 mm / Maksimum Takım Uzunluğu: 200 mm / Maksimum Takım Ağırlığı: 20 kg
• Takım Değiştirme Süresi: Takımdan Takıma Süre: 5 sn / Talaştan Talaşa Süre: 11 sn
• Bağlantılı Yük: 36 kW / Soğutma Pompası Kapasitesi: 250 l/dak / Soğutma Tankı Kapasitesi: 320 l
• Hidrolik Tank Kapasitesi: 80 l / Basınçlı Hava Tüketimi: 0,1 m³/h / Basınçlı Hava Bağlantısı: 0,50-0,60 Mpa
• Mil ve Tahrik: Mil Burun/Masa Mesafesi (min/maks): 770 mm / Mil Eksen/Kılavuz Mesafesi (teleskopik kapakla): 715 mm

Makine Faydaları

Niteliksel Makine Faydalari

• Gelişmiş optik ölçüm sistemi ve siemens kontrol üniteleri sayesinde yüksek hassasiyet ve doğruluk.

Teknik Makine Faydalari

• Kesme performansı: malzeme: çelik 60-70 kg/mm² / maksimum delme çapı: 50 mm / maksimum diş çapı: m40 / maksimum talaş kaldırma hızı (frezeleme performansı): 1000 cm³/dak
• Ölçüm sistemi: optik ölçüm sistemi (heidenhain)
• T yuvaları: 5 x 18 x 125 mm, h12, orta h7
• Çalışma beslemesi (x/y/z ekseni): 0-10000 mm/dak
• Hızlı besleme (x/y/z ekseni): 15000 mm/dak
• Konumlandırma doğruluğu: 0,013 mm (x/y/z) / tekrarlama doğruluğu: 0,005 mm (x/y/z) / ters hata: 0,002 mm (x/y/z)
• Bu makine 2015 yılında tamamen yenilenmiştir. İçerisinde itn 320 sistemi, tüm eksenlerde lineer ölçekler ve siemens kontrolörler bulunmaktadır.
