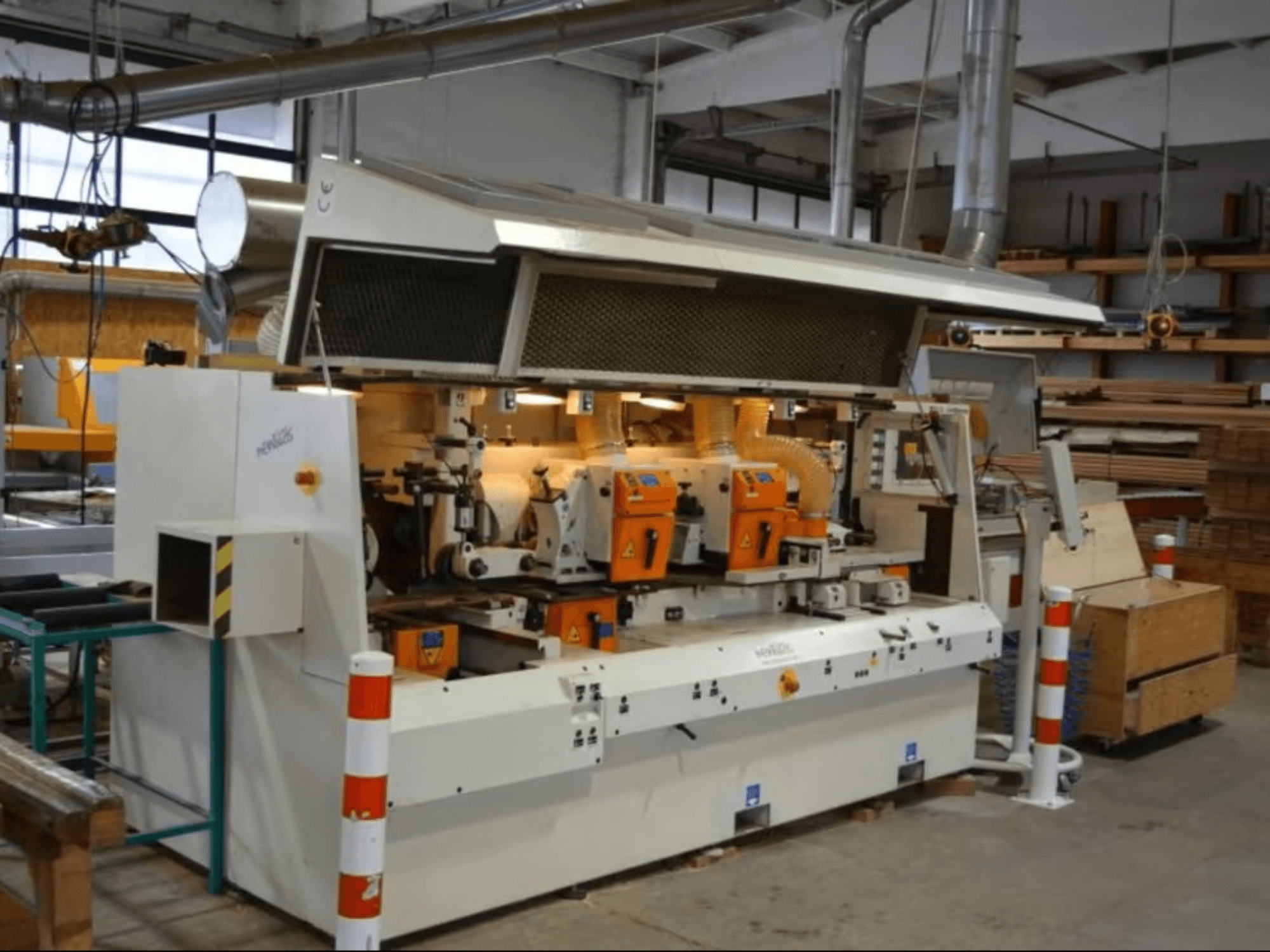

SCM - Superset NTEDE-MIL-SCM-2008-00001

• Konfigürasyon: 6 mil + 1 üniversal mil (UNIWELLE) = 7 mil; profilleme/kesme için uygundur

• Kontrol: MOBİL 10 dokunmatik ekran

• Arayüz/Takım sistemi: HSK 85S Powerlock; T-SET iş mili hızlı değiştirme; hızlı bağlama cihazları

• Çalışma aralığı:

  • Çalışma genişliği (bitmiş): 15-240 mm

  • Çalışma yüksekliği (bitmiş): 125 mm'ye kadar

  • Minimum iş parçası uzunluğu: 450 mm

• İğler:

  • Hız: 6.000 / 8.300 rpm

  • Çap: 40 mm

  • Montaj uzunluğu: dikey 220 mm, yatay 250 mm

  • Eksenel ayar: dikey 75 mm, yatay 45 mm

  • Uçuş dairesi çapı: sargılar 120-140 mm; profil milleri 100-200 mm

  • Ø200 mm takım ile 2. alt milin profil derinliği: 15 mm

• Motorlar:

  • Besleme motoru: 4 kW (invertör kontrollü)

  • Taşlama/planya mili: 7,5 kW

  • Sağ dikey iş mili: 7,5 kW (Powerlock HSK 85)

  • Sol dikey iş mili: 7,5 kW (Powerlock HSK 85)

  • Üst yatay iş mili 1: 7,5 kW (hızlı bağlama)

  • Üst yatay iş mili 2: 7,5 kW (Powerlock HSK 85)

  • Alt yatay iş mili: 7,5 kW (Powerlock HSK 85)

  • Üniversal iş mili: 7,5 kW (hızlı bağlama)

• Besleme sistemi:

  • Besleme hızı: 6-36 m/dak (invertör üzerinden)

  • Besleme silindirleri: Ø140 mm; besleme mili başına 2 silindir 140 x 25

  • Çalışma masasında ve dışarı besleme masasında motor tahrikli besleme silindiri

  • Merkez mesafesini 620'den 450 mm'ye düşürmek için üst iş millerinden sonra iki besleme ünitesi

• Tablalar ve kılavuzlar:

  • Besleme tablası uzunluğu: 2.500 mm

  • Besleme tablası ve besleme kılavuzu için ayar aralığı: 10 mm

• Basınçlar, kılavuzlar ve güvenlik:

  • Açma/kapama düğmesi ile planya öncesi yatay basınç

  • Planya milinden önce yatay basınç cihazı, kontrol panelinden değiştirilebilir

  • Üst yatay millerin önünde pnömatik basınç pabuçları

  • Yatay iş mili muhafazasının önündeki basınç pabuçları

  • Planya öncesi çalışma masasında sertleştirilmiş kesici uç

  • Koruyucu kapağın içindeki aydınlatma

• Yağlama:

  • Zorlamalı yağlama (temel ekipman)

  • Manuel merkezi yağlama

  • Çalışma masası yağlaması için manuel pompa

• Konumlandırma/ayarlama:

  • Elektronik yatay konumlandırma

  • Elektronik takım çapı ayarlama/ayarlama

• Ekstraksiyon:

  • Gerekli ekstraksiyon kapasitesi: min. 10,443 m³/h

• Diğer:

  • Planya öncesi besleme ünitesi için açma/kapama düğmesi

Ek ekipman

• Ekstraksiyon hortumu dahildir

• Powerlock montaj braketi dahildir

• HSK iş milleri için takımlar dahildir; yatay iş millerine takılan 240 mm kesici kafalar

  • Not: Gösterilen tüm aletler dahil değildir

• Dokümantasyon: yedek parça kataloğu (8 eksiksiz PDF kataloğu)
