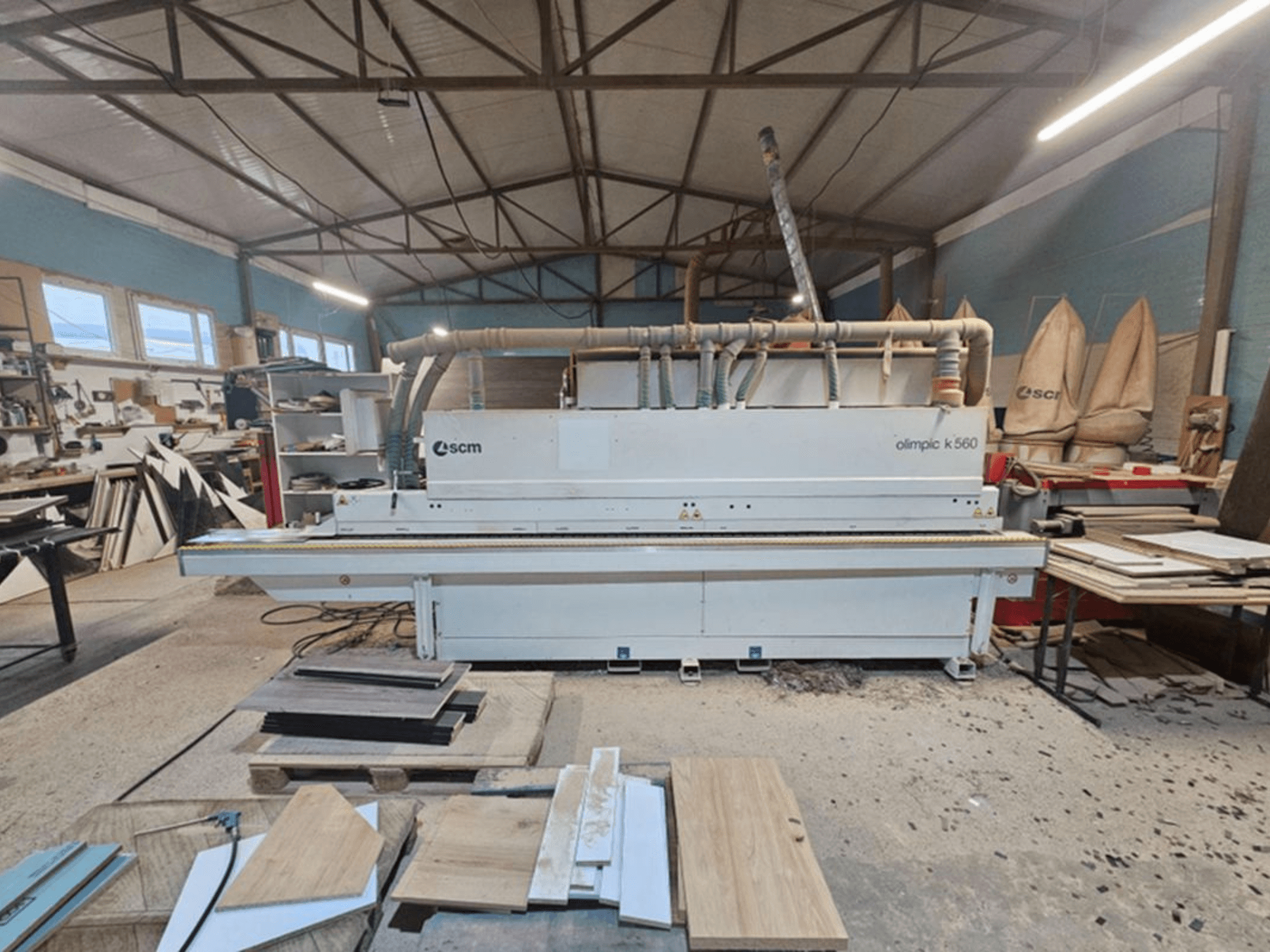

SCM - Olimpic K 560RO-EDG-SCM-2019-00003

Temel özellikler

• Köşe yuvarlatma yapılsa bile 600 mm panel aralığında 18 m/dk'ya kadar besleme hızı

• Grafikler, program yönetimi, arıza teşhisi ve dijital tutkal sıcaklığı kontrolü özelliklerine sahip Touch 7 renkli dokunmatik ekran kontrolü

• Köşe yuvarlama ve kesme işlemleri için 2 motorlu Round X köşe yuvarlama grubu

Teknik özellikler

• İlerleme hızı: 12–18 m/dk

• İş parçası kalınlığı: 8–60 mm

• Kenar kalınlığı (rulo): 0,4–3 mm

• Kenar kalınlığı (şerit): 0,4–6 mm

• Maks. kenar kesiti (rulo): 135 mm²

• Maks. rulo çapı: 800 mm

• Kenar çıkıntısı: üstte 2 mm / altta 2 mm

• İş parçası aralığı: 600 mm

• Min. iş parçası uzunluğu: 140 mm

• Minimum iş parçası genişliği: 95 mm (özel ayarda 60 mm)

• Minimum uzunluk (rulo malzeme): 180 mm

• Minimum uzunluk (şerit malzeme): 220 mm

• İş parçası baskı çubuğunun açıklığı: 560 mm

• Çalışma yüksekliği: 900 mm

Kontrol sistemi (Touch 7)

• 7 inç renkli dokunmatik ekran (16:9)

• Tüm ünitelerin grafiksel gösterimi ve simülasyonu

• Tüm ünitelerin kontrolü ve otomatik başlatma fonksiyonları

• 60 adet serbestçe düzenlenebilir program

• Enkoder izleme ile tam PLC kontrolü

• Dijital tutkal haznesi sıcaklık kontrolü

• Operatör yardımıyla tanılama

• İstatistikler: parça sayısı, kenar metreleri, zincir çalışma süresi

• Geçiş seçimi: birinci veya ikinci işleme geçişi

İşleme üniteleri

• Birleştirme frezeleme: iki elmas birleştirme kesici, her biri 1,8 kW, 12.000 rpm

• VC-S4.1 yapıştırma ünitesi: 3 kW ısıtma, 1,5 kg tank, Fastlock hızlı değiştirme, motorlu ana + üç baskı silindiri

• Kesme ünitesi K/SEL: her biri 0,35 kW'lık iki HF motor, 12.000 dev/dak, 0–15° dönebilen

• Gömme frezeleme ünitesi R-K: her biri 0,55 kW gücünde iki HF motor, 12.000 dev/dak, takım yarıçapı R2

• Yuvarlak X köşe yuvarlatma: her biri 0,35 kW gücünde iki HF motor, 12.000 dev/dak, boşluksuz hassas kılavuzlar

• Sıyırma ünitesi RAS-K: takım yarıçapı R2

• Parlatma ünitesi SP-V: her biri 0,18 kW gücünde iki motor, 3.000 dev/dak

Ek donanım

• Autoset T-ER2 otomatik geçiş:

  • Birinci ve ikinci geçişler arasında geçiş

  • Otomatik kenar kalınlığı değişimi (örn. 0,4 mm'den 2 mm'ye)

• Ayrıştırıcı/yapışmayı önleyici sprey sistemi AAR

• Yapıştırıcı sıyırma ünitesi RC-V

• Düzeltme/ön frezeleme grubu için H=64 mm elmas aletler
