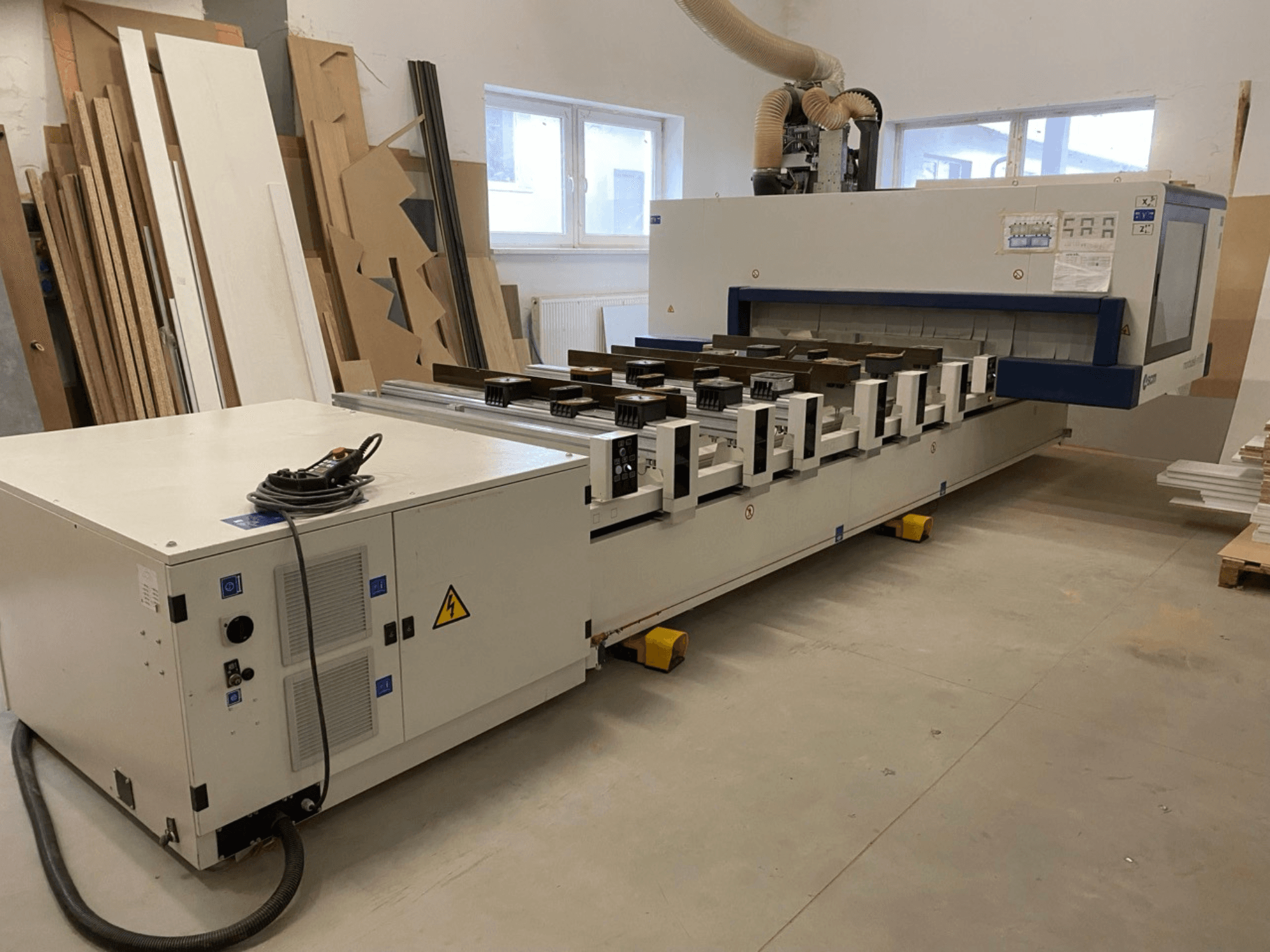

SCM - Morbidelli Author M100HU-CNC-SCM-2018-00001

• Çalışma alanı / eksenler:

  • Panel uzunluğu (Y): 1900 mm (2210 mm)

  • Panel yüksekliği (Z): 180 mm

  • Geçişli işleme için panel uzunluğu: 1400 mm

  • Vektör hızı X‑Y: Pro‑Space 56 m/dk; Pro‑Speed 78 m/dk

• Çalışma masası: 6–12 kiriş (TV Flex), 12 vakum podu (145 × 145 × H75 mm); kiriş başına 2 durdurucu; hareketli kiriş uzunluğu 1600 mm.

• Delme ünitesi (genel özellikler):

  • 21 dikey iş mili, 8.000 dev/dak

  • 10 yatay iş mili, 8.000 dev/dak

  • Entegre testere Ø125 mm (X), 10.000 dev/dak

  • Motor gücü 2,2 kW

• Elektrospindle: 10 kW (S6), maks. 24.000 dev/dak.

• Kurulum gereksinimleri: kurulu güç 23–28,5 kVA; basınçlı hava 450 NL/dk; toz emme 4500 m³/saat, 25 m/s, çıkış Ø250 mm.

• Yapı ve hareket:

  • Ağır, gerilim giderilmiş, elektro-kaynaklı çelik çerçeve; tüm işleme işlemleri CNC metal işleme makinelerinde tek kurulumda gerçekleştirilir.

  • Yüksek hızlı dört sıralı lineer kılavuzlar; üç devreli devridaim bilyalı sistemler; X ekseni helisel kremayer ve pinyon.

  • Fırçasız motorlar, invertörler; sağlamlık için hareketli portal üzerine monte edilmiş işleme üniteleri.

  • Şeffaf polikarbonat güvenlik muhafazası.

• CNC kontrol ve yazılım:

  • PC-Office: Windows 7, 17 inç renkli LCD, QWERTY klavye, hareketli kontrol paneli, Xilog Maestro.

  • Xilog Maestro özellikleri: parametrik/grafik/ISO programlama; DXF/ASCII içe aktarma (2D); 3D doğrusal/dairesel enterpolasyon; uzamsal doğrusal enterpolasyon; sarmal enterpolasyon; kılavuzlu düzenleyici; otomatik delme optimizasyonu ve takım kütüphaneleri; panel başlangıç noktası ofseti; simülasyon; barkod yönetimi (yazılım); otomatik arıza teşhisi; adım adım manuel müdahale; grafiksel ünite yapılandırması; işleme hızı seçimi; SCM CNC Sarsıntı işlevi.

• Güvenlik: CE; güvenlik tamponlu PRO‑SPACE sistemi (olası çarpışmada otomatik durdurma).

• Dahil edilen/bahsedilen tabla donanımı: kiriş başına arka alüminyum referans durdurucular H75; kiriş başına ikinci merkezi referans durdurucular; kiriş başına ön referans durdurucular H75.

• Vakum sistemi: entegre vakum pompası 90/108 m³/h, 50 Hz.

• F23 L delme ünitesi (listelenen konfigürasyon):

  • Bağımsız Z ekseni

  • 13 bağımsız dikey iş mili (8 X / 5 Y)

  • 6 bağımsız yatay mil (hızlı sökme), 4'ü Y ekseninde

  • 32 mm aralık

  • Hız 4.500–8.000 dev/dak (invertör)

  • Arka panel oluk/testere ünitesi Ø125 mm, 5.500–10.000 dev/dak (invertör)

  • Motor 2,2 kW

  • Artırılmış Z basıncı

• RO AX avantajları: yüksek verimlilik, hassasiyet, yüzey kalitesi, işleme hızı; bakım ihtiyacında %90'a varan azalma (yaklaşık 1.000 saatlik aralık).

Ek donanım

• TRB14 yana monte takım magazini (isteğe bağlı), sağ taraf:

  • Kapasite: 11 adede kadar takım; maks. Ø350 mm

  • Merkez mesafesi 130 mm

  • Maks. takım ağırlığı 8 kg; toplam 48 kg

• 4 adet H75 iş parçası kaldırma desteği, iki kaldırma seviyesi (kelepçelerin üstü ve çalışma seviyesi), destek başına 20 kg

• USB bağlantı noktalı ek donanım anahtarı
