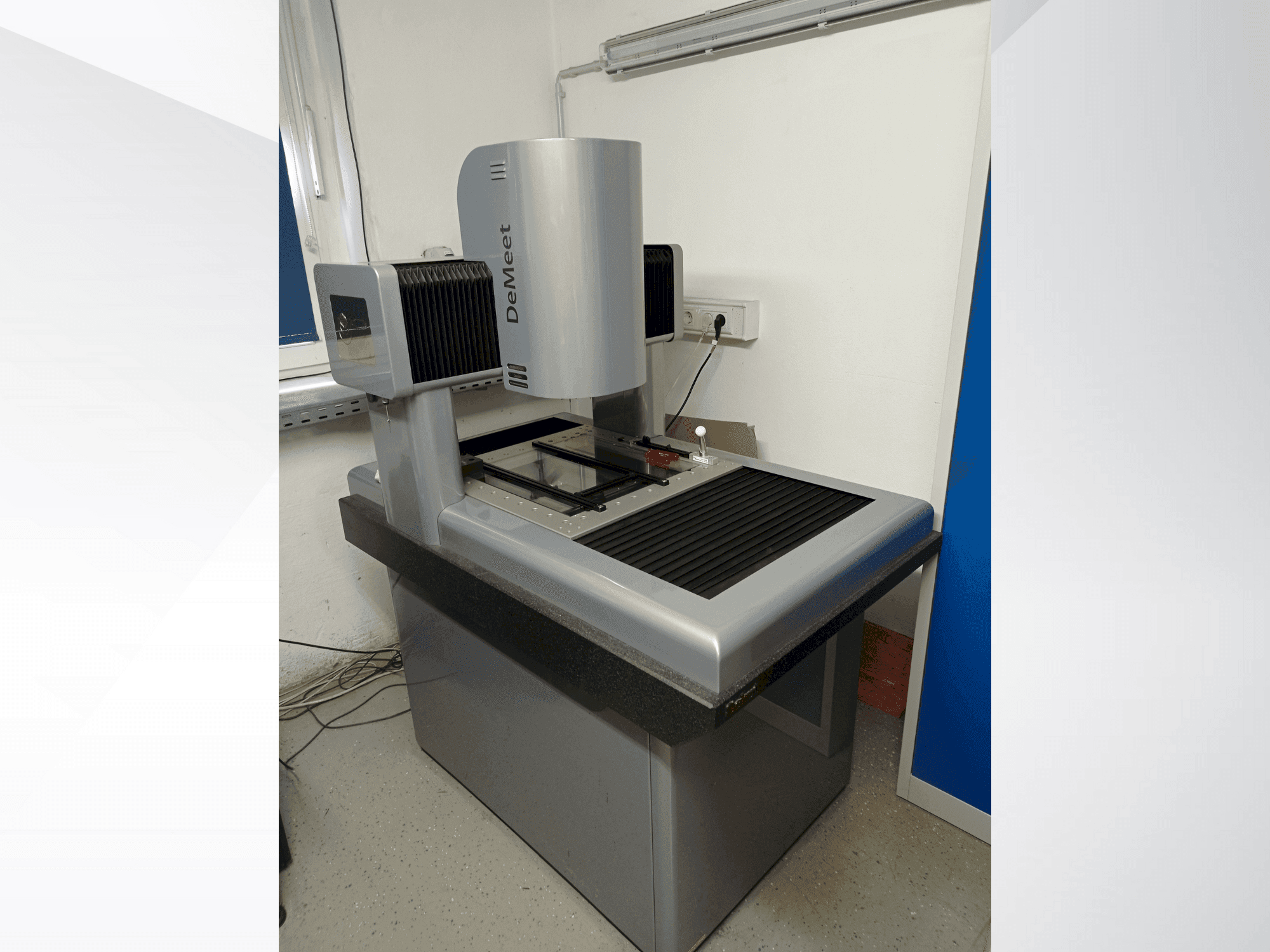

SCHUT - DeMeet 404DE-MEA-SCH-2017-00001

- Ölçüm masası (mm): x560, y584

- Ölçüm masasının maksimum yükü (kg): 50

- Video Sistemi: DeMeet Sony Sensörlü Kamera

- Telesentrik Lens Seçenekleri:

- Nikon: 3,0x (Seçenekler: 1,0x, 5,0x, 10,0x)

- Leica Tasarımı: 2,0x (Seçenekler: 1,0x, 5,0x, 10,0x)

- Mitutoyo: 3,0x (Seçenekler: 1,0x, 5,0x, 10,0x)

- Halka Aydınlatma: 3 halka, 16 segment, 48 hücre (ayarlanabilir)

- Geçişli ve Koaksiyel Işık: Ayarlanabilir

- Dokunmatik Prob Sistemi: Renishaw TP20 (Kombinasyon versiyonu)

- Yapı: DIN 876/00 granit taban plakalı sabit köprü

- Yapı: Son derece düşük gerilimli, yüzeyi taşlanmış dökme demir

- Ölçüm Masası Malzemesi: Nikel kaplı çelik, düşük gerilimli

- Lineer Kılavuzlar: THK lineer kılavuzlar

- Lineer Enkoder: Renishaw TONiC lineer enkoder

- Tahrik Sistemi: Faulhaber DC servo motorlar

- Kontrol / Çalıştırma: Motorlu Joystick / CNC

- Ölçüm Aralığı: X = 400 mm, Y = 400 mm, Z = 200 mm

- Ölçüm Masası Boyutları: X = 560 mm, Y = 584 mm

- Maks. Masa Yük Kapasitesi: 50 kg

- Makine Boyutları (G x U x Y): 870 mm x 1245 mm x 1580 mm

- Makine Ağırlığı: 700 kg

- Çözünürlük: 0,1 µm

- Maks. Hareket Hızı: X/Y = 250 mm/s, Z = 55 mm/s

- Maks. İvme: X/Y/Z = 500 mm/s²

- Standart Hassasiyet (L, mm cinsinden):

- Video İşleme: X/Y/Z 3,9 + L/150 µm (XY 4,5 + L/150 µm)

- Kombinasyon Performansı: X/Y/Z 3,9 + L/150 µm (XYZ 4,9 + L/150 µm)

- Yüksek Hassasiyet (L, mm cinsinden):

- Video Çalışma: X/Y/Z 2,9 + L/200 µm (XY 3,5 + L/200 µm)

- Kombinasyon Uygulaması: X/Y/Z 2,9 + L/200 µm (XYZ 3,9 + L/200 µm)

- İsteğe Bağlı Hassasiyet (L, mm cinsinden):

- Video Çalıştırma: X/Y/Z 1,9 + L/250 µm (XY 2,5 + L/250 µm)

- Kombinasyon Uygulaması: X/Y/Z 1,9 + L/250 µm (XYZ 2,9 + L/250 µm)

- Besleme Gerilimi: 90 - 120 V / 210 - 240 V (50 - 60 Hz)

- Güç Tüketimi: 400 VA

- Çalışma Sıcaklığı Aralığı: 15 °C ila 35 °C

- Nominal Ölçüm Sıcaklığı: 20 °C ± 0,5 °C

- Bağıl Nem Aralığı: %40 - %70 (yoğuşmasız)
