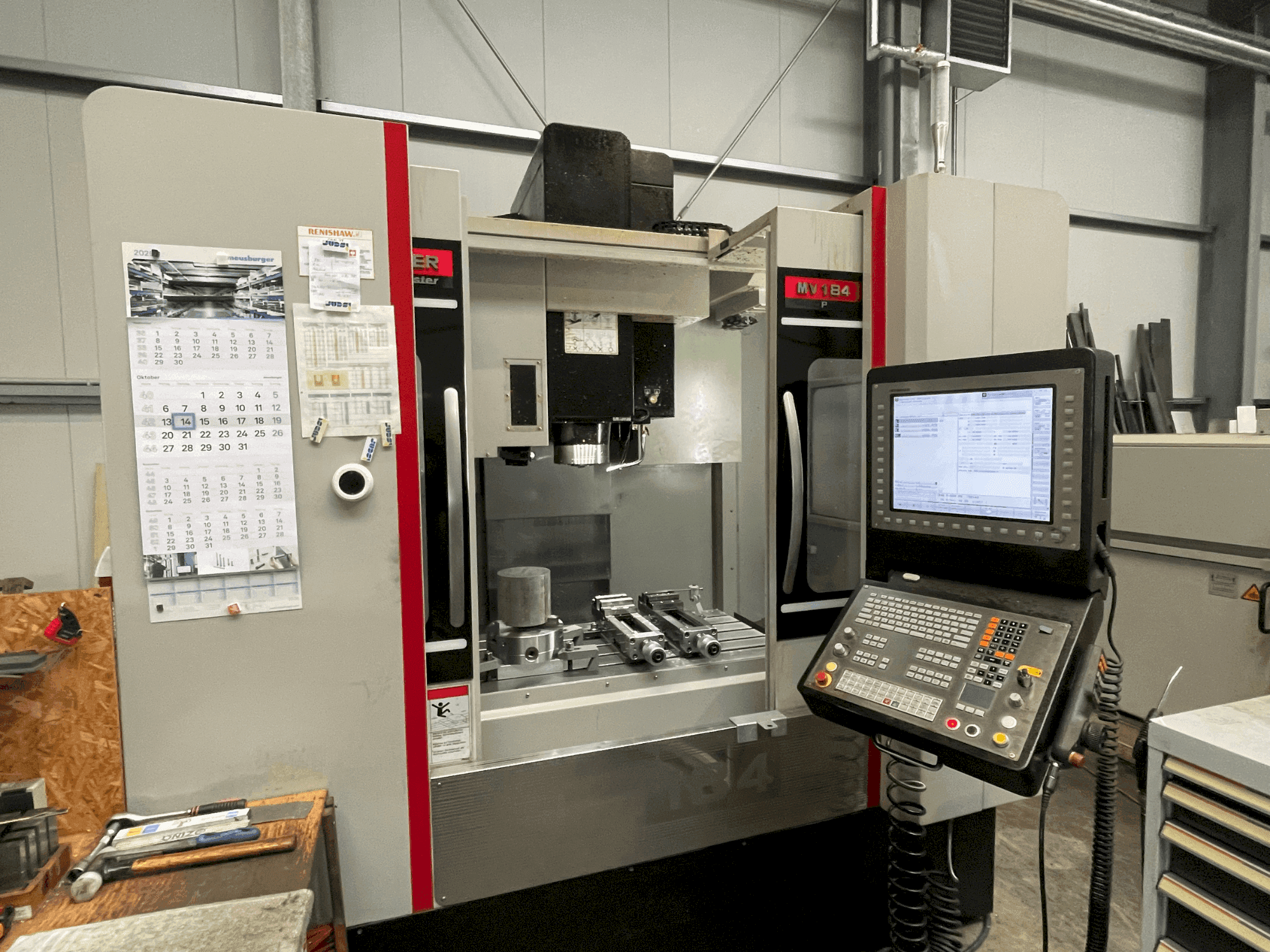

Quaser - MV 184P/12BDE-MIL-QUA-2019-00001

• Ekran/operasyon: Hareketli, eğilebilir ve döndürülebilir kontrol panelli geniş TFT ekran

• Hafıza: SSDR üzerinde program depolama

• El kumandası: Taşınabilir elektronik el çarkı

• Makine gövdesi: Bilgisayarla optimize edilmiş, ağır, ağır nervürlü dökme demir taban

• Kontrol kabini: Kontrol kabini soğutucusu

• Sinyalizasyon: Üç renkli sinyal ışığı

• Renkler: RAL 7035 Açık Gri (makine), RAL 9005 Jet Siyahı (soğutucu tankı, mesnet, kapı)

• Ana iş mili: SK40, kayış tahrikli MB-4.0

• İş mili soğutması: Sıcaklık kontrollü soğutma sistemi

• Döner rakor: Kayış tahrikli iş mili için Deublin döner rakor

• Takım değiştirici: Isınma takımları için genişletilmiş takım değiştirici

• Çekme saplaması: Delikli çekme saplaması

• 4. eksen için hazırlık: Harting konnektörü ve montaj çerçevesi ile 4. eksen (Quaser) için kablo hazırlığı; Heidenhain döner tabla için 4. eksen hazırlığı

• Taşkın soğutma: Grundfos pompa aracılığıyla iş mili burnu üzerinde halka şeklinde çıkış nozulları

• Dahili soğutma sıvısı beslemesi (ICS): Grundfos pompa ile; kartuş filtre dahildir

• İş mili temizleme havası: M-fonksiyonu (Heidenhain) üzerinden değiştirilebilir, iş mili üzerinden ilave üflenen hava

• Talaş işleme (temel): Grundfos pompa ile çalışma alanı talaş yıkama; çalışma alanında paslanmaz çelik talaş kanalları

• Yağlama: Vidalı miller için otomatik merkezi yağlama; kılavuzlar ve vidalı miller için otomatik hibrit yağlama

Ek ekipman

• 4. eksen: Lehmann döner tabla (tek milli)

• 3 çeneli ayna: Döner tabla için BFU.520-250ps

• Döner tabla motoru: Mavil ERN, takılmaya hazır (açılı Harting konnektörleri)

• Gelişmiş filtreleme ve talaş tahliyesi: Sıyırıcı bantlı talaş konveyörü dahil tambur filtre ([değer belirtilmemiştir] değerine kadar filtreleme)

• İş parçası ve takım ölçüm sistemi:

  • İş parçası/takım ölçümü için kızılötesi alıcı

  • Renishaw OMP40-2 optik sinyal izlemeli ölçüm probu; alet seti ve kullanım kılavuzu içerir

  • PS3-1C seramik şaftlı ve yakut bilyeli düz stylus (M4 dişli)

  • Renishaw OTS takım seti, optik modülasyonlu şanzıman, ayarlanabilir tabla montajı, karbür uç diski; takım seti ve hızlı başlangıç kılavuzu içerir

  • OTS/RTS için takım değiştirme kiti: OTS için A-5401-4030 değiştirme adaptörü ve yuvalar için A-5401-4032 sıkıştırma çubuğu
