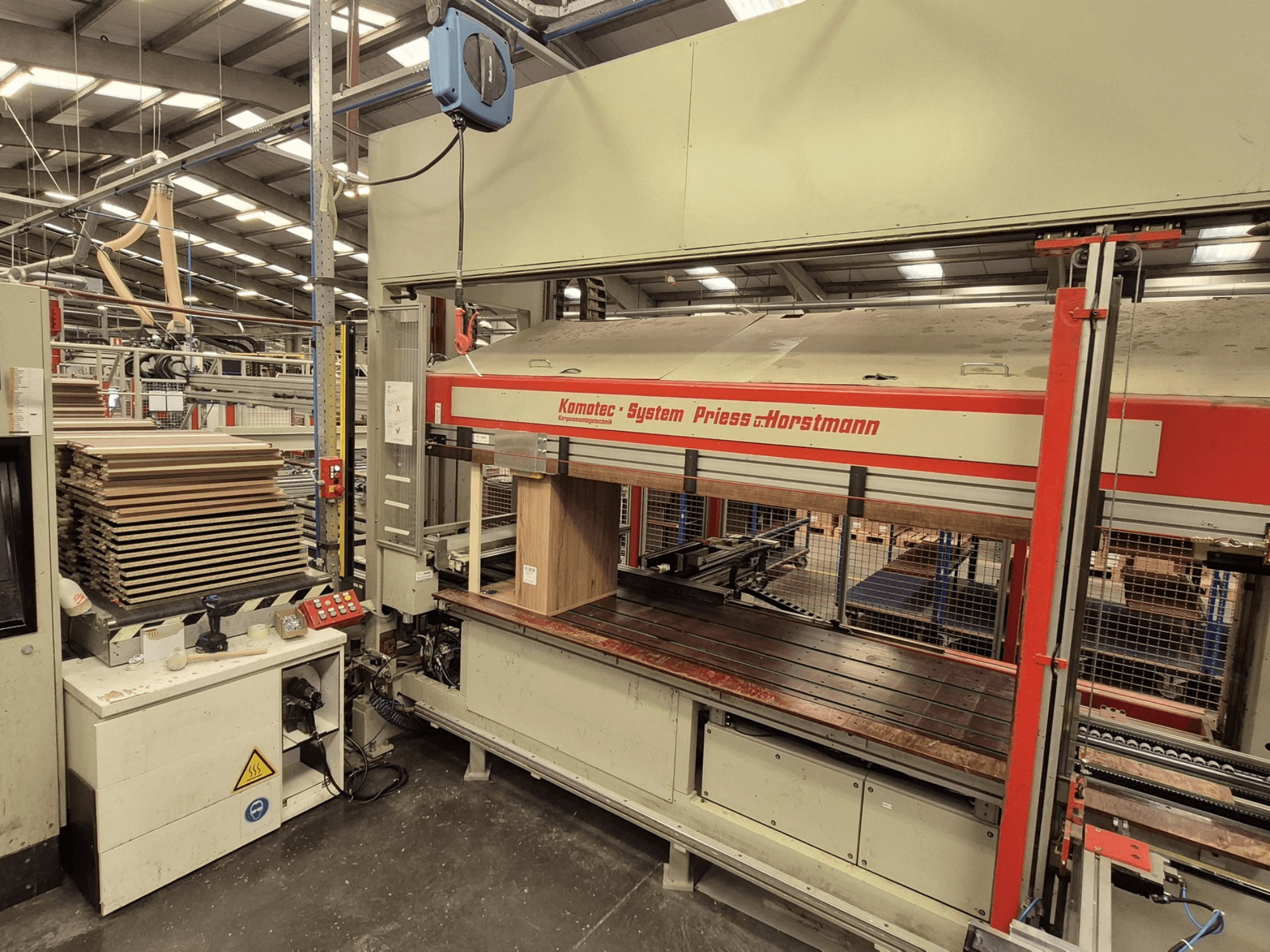

PREISS U HORTSTMANN - KP-5-CNCBE-PRE-PRE-2003-00001

• İş parçası boyutları

  • Kabin yüksekliği: 300-2500 mm

  • Kabin genişliği: 300-1200 mm (daha küçük genişlikler manuel olarak doldurucularla mümkündür)

  • Kabin derinliği: 160-700 mm

  • Maksimum yan kalınlık: 56 mm (bağlantı parçaları dahil)

• Operasyonel gereksinimler

  • Güç kaynağı: 400 V ±%10, 50 Hz, 3 fazlı, yaklaşık 10 kW

  • Basınçlı hava: 6-7 bar, yağsız ve kuru

  • Alan/ergonomi: Minimum oda yüksekliği 3700 mm; çalışma yüksekliği 930 mm

• Görsel yapılandırma (RAL renkleri)

  • Makine ve kontrol kabini: RAL 7032 Kieselgrau

  • Destekler ve güvenlik korumaları: RAL 3000 Feuerrot

  • Motorlar ve emiş davlumbazları: RAL 9005 Mattschwarz

Ek ekipman

• Tampon sistemi

  • Makaralı konveyörler (Roba)

    • Roba_11: ~2800 mm uzunluk, 700 mm kullanılabilir genişlik; ayrık yuvarlak kayışlı tahrik; iki 0,55 kW motor; 60 m/dak; 1 sabit uç durdurma + 1 kontrol edilebilir merkez durdurma

    • Roba_12: ~2800 mm uzunluk, 700 mm kullanılabilir genişlik; 0,55 kW motor; 60 m/dak; birincil operatör kontrolleri (Başlat/Durdur, Acil Durdur)

    • Silindirler: Ø60 mm, plastik kaplamalı; aralık 128 mm

    • Çalışma yüksekliği: 930 mm (±20 mm)

  • Çapraz konveyörler (QF)

    • QF_11 ve QF_12: 8 dişli kayış; frekans invertörlü 0,55 kW motorlar

    • Hız: 50 Hz'de 40 m/dak

    • Çalışma şekli: Pnömatik olarak eğilebilir (hoch schwenkbar)

    • Toplam enine genişlik: ~1720 mm

• ZWA-1-CNC ünitesi

  • İş parçası boyutları: kabin yüksekliği 300-2500 mm; genişlik 300-1200 mm; derinlik 160-700 mm

  • Operasyonel: Aşağı akış karkas presi üzerinden sağlanan elektrik ve basınçlı hava

  • Çalışma yüksekliği: 930 mm

  • Alan: Minimum oda yüksekliği 3700 mm

  • Konstrüksiyon: Kaldırma masası için hassas kılavuzlara sahip sağlam, burulmaya dayanıklı çerçeve
