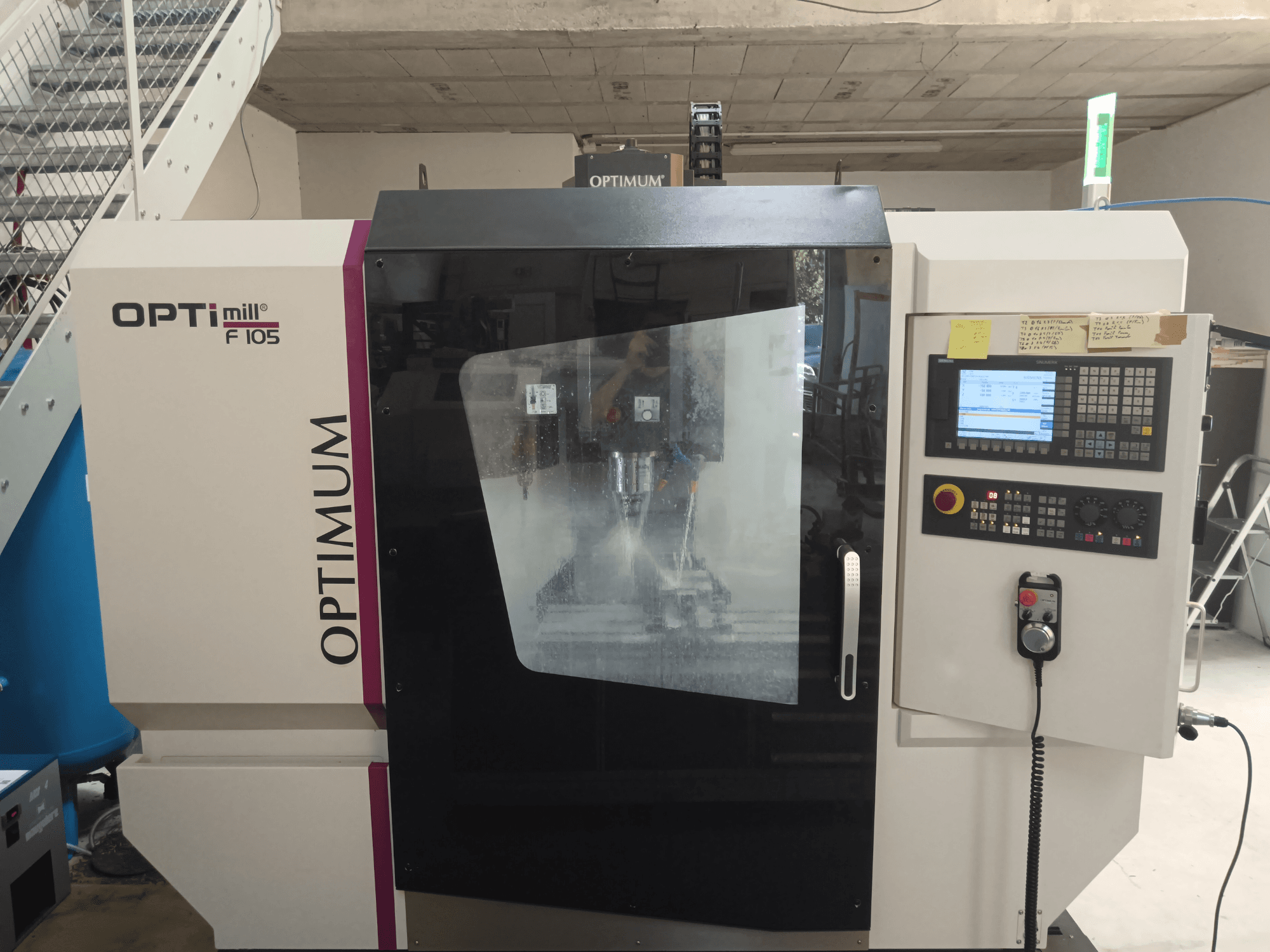

Optimum - Optimill F 105 FR-MIL-OPT-2023-00001

Elektrik bağlantısı: 3 x 400 V ~ 50 Hz, 15 kVA

İş mili:

• Güç S1: 7,5 kW

• Güç S6-30%: 11 kW

• Tork S1: 48 Nm

• Tork S6-30%: 70 Nm

Yağlama / soğutma sıvısı sistemi:

• Soğutma sıvısı pompa gücü: 650 W

• Tank kapasitesi: 120 L

Basınçlı hava:

• Min. bağlantı: 0,6 MPa (6 bar)

• Hava tüketimi: 0,6 MPa'da 0,1 - 0,15 m³/saat

• Önerilen hava kalitesi: ISO 8573.1 sınıf 2

• Hava tüketicileri: takım değiştirici ileri/geri; takım sıkıştırma/açma; isteğe bağlı döner tabla sıkıştırma

Basınçlı hava servis ünitesi:

• Drenaj filtreleri: 40 μm

• Gövde Polikarbonat

• Maks. basınç: 1,5 MPa

• Önerilen yağ: ISO VG32

• Yağlayıcı miktarı: 90 ml

• Susuzlaştırma: manuel

• Hava bağlantı dişi: 3/8"

Eksen hareketleri:

• Z mesafesi iş mili-tablası: 100 - 600 mm

Doğruluk:

• Tekrarlama hassasiyeti: ±0,008 mm

• Konumlandırma hassasiyeti: ±0,01 mm

Servo motor torkları:

• X: 8 Nm

• Y: 8 Nm

• Z: 11 Nm

Masa:

• Boyut: 800 x 320 mm

• T yuvaları (boyut/sayı/aralık): 14 / 3 / 100 mm

• Maks. ilerleme hızı: 10.000 mm/dak

Takım değiştirici:

• Pozisyonlar: 12

• Maks. takım çapı: 70 mm

• Maks. takım uzunluğu: 300 mm

• Takım değiştirme süresi: 7 sn

Çevre koşulları:

• Çalışma sıcaklığı: 19 - 21 °C

• Bağıl nem: %5 - 80 yoğuşmasız

• Basınç: 700 - 1060 hPa

• Depolama sıcaklığı: 5 - 45 °C
