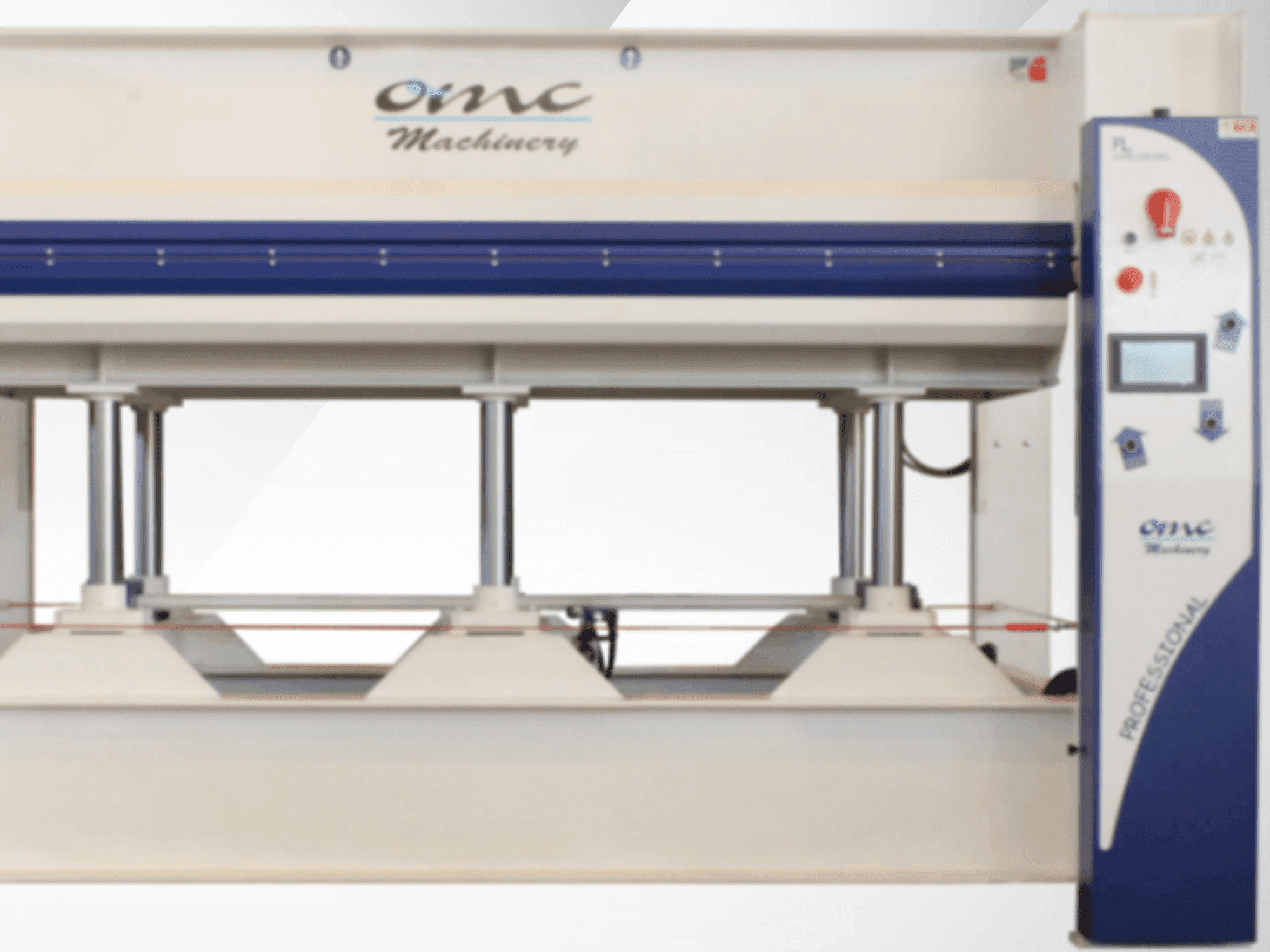

OMC - PL 90sIT-PRE-OMC-2025-00001

Sıcak plaka presi Marka: OMC Model: PL 90s Yeni makine Teknik veriler Plaka boyutu: 3000 x 1300 mm Strok: 400 mm Strok türü: Yukarı doğru strok (aşağıdan yukarıya) Plaka tipi: Elkom elektronik plakalar Pres kuvveti: Yüzeyin %80'inde 90 ton Pres silindiri: 6 x Ø 70 mm Özgül basınç: Yüzeyin %100'ünde 2,05 kg/cm², yüzeyin %80'inde 2,56 kg/cm² Yükleme ve boşaltma tarafı: 3000 mm Isıtma sistemi: Elektronik 25,4 kW, maksimum sıcaklık 120°C Zamanlayıcılı otomatik açma Kontrol paneli: Standart Bağlantı: 400 V, 50 Hz, 3 faz Güvenlik cihazı: Presin tamamını çevreleyen güvenlik kablosu Acil durum düğmesi İki elle çalıştırma CE standardı Pres yapısı Pres yapısı, kompozit ve kaynaklı çelikten imal edilmiştir. Hem sabit hem de hareketli plakanın yapısı kompozit ve kaynaklı çelikten imal edilmiştir. Pres, plakaların kapanması/açılması sırasında mükemmel paralel hareketi sağlamak için kremayer ve pinyon kılavuz sistemi ile donatılmıştır. Elkom ısıtma plakası Elektrik dirençli Elkom elektrikli plakalar Plakalar, üzerine elektrik dirençlerinin bulunduğu bir alüminyum levhanın monte edildiği bir sunta levhadan oluşur. Maksimum çalışma sıcaklığı 120°C. Maksimum itme kuvveti = 7 kg/cm² Hidrolik sistem - Hidrolik sistem, gürültüyü azaltmak ve dönen parçaları yağlamak için dalgıç pompalı iki kademeli bir üniteden oluşur. - Hızlı kapanma/açılma pompası (yüksek akış hızı - düşük basınç 35 l/dk), pres pompası (düşük akış hızı - yüksek basınç 1,6 l/dk). - 2 HP elektrik motoru - Hidrolik ünite, tank üzerine monte edilmiş aşağıdaki kontrol/emniyet valfleriyle donatılmıştır: - Maksimum basınç valfi: elektriksel veya elektronik kontrol arızası durumunda hidrolik sistemde aşırı basınç oluşmasını önler - Basınç tutma valfi (çek valf) - Düşük tahliye basıncı valfi (ön tahliye valfi). Sistem içinde tehlikeli darbeleri önler. - Yağ tahliye manyetik valfi Kontrol paneli ve elektrik sistemi Presleme parametreleri, aşağıdaki anahtarlar/ölçüm cihazlarıyla donatılmış kontrol panelinden ayarlanabilir: - Plaka sıcaklığını ayarlamak için 2 adet sıcaklık regülatörü - Otomatik basınç dengeleme sistemli basınç regülasyonu için basınç göstergesi - Genel açma/kapama anahtarı - Presi kapatmak için iki adet manuel emniyet düğmesi - Otomatik açma için zamanlayıcı - Çalışma döngüsünden sonra plakaların manuel veya otomatik olarak açılmasını seçmek için anahtar. - Üst ve alt plaka direnci için açma/kapama anahtarı Güvenlik sistemleri - Presi kapatmak için zamanlı çift el kumandası - Presin dört tarafında güvenlik halatı - Bakım için plaka kilidi - Pinyon ve kremayer üniteleri için koruyucu muhafazalar - Güvenlik etiketleri ve uyarı levhaları - Kullanım ve bakım kılavuzu - Pres, CE standartlarına uygundur İsteğe bağlı: Dokunmatik ekran - Programlanabilir mantık denetleyicisi Aşağıdaki parametrelerin ayarlanması için özel olarak geliştirilmiş 7 inç renkli dokunmatik ekran - sıcaklıklar - presleme süresi - Isıtma sisteminin günlük ayarı - Ayarlanan sıcaklığa ulaşıldığında ısıtma sisteminin otomatik olarak kapanması ve otomatik sıcaklık geri kazanımı - Otomatik basınç ayarı için yeni sistem - Geçmiş verilerin/parametrelerin kaydedilmesi imkanı - Teşhis sistemi Plakaların paralel hareketini kontrol eden sensör 2 plaka üzerinde eloksal kaplama Paralel kontrol için 2 silindir + sensörlerin elektriksel devre dışı bırakılması Paneller üzerinde Mylar film
