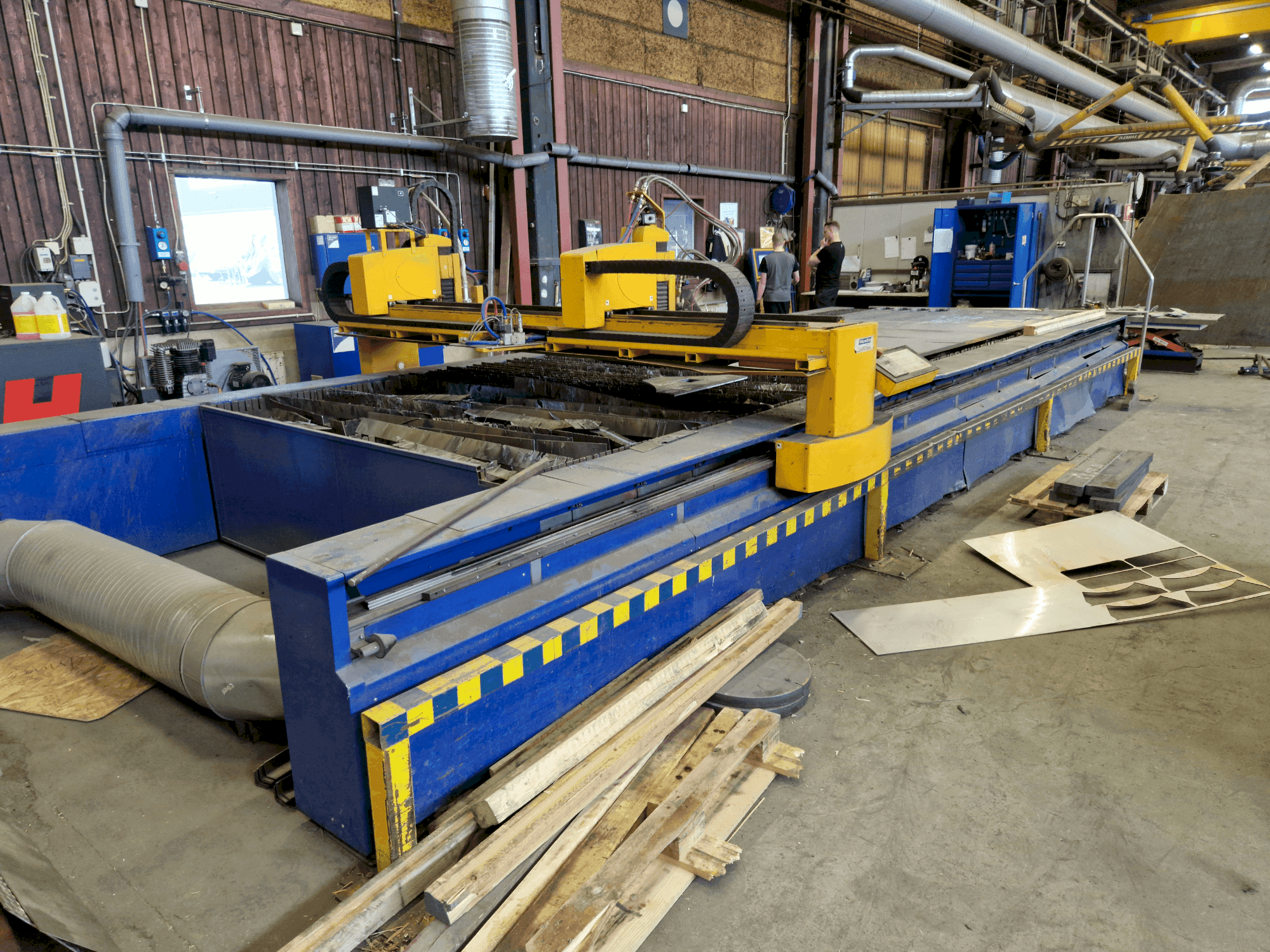

MicroStep - PLS 7501.25PGLT-CUT-MIC-2008-00001

• Portal sayısı: 1

• Z ekseni sayısı: 2

• Brülör sayısı: 2

• Maksimum kesme kalınlığı: 50 mm

• Çalışma hızları: 0-100 mm/s

• Çalışma alanı - uzunlamasına hareket: 7500 mm

• Çalışma alanı - çapraz hareket: 2500 mm

• Çalışma alanı - dikey hareket (plazma): 150 mm

• Çalışma alanı - dikey hareket (gaz): 200 mm

• Çalışma alanı - dikey hareket (gaz-rotatör): 200 mm

• Delme kafası BEM 12 dikey hareket: 80 mm

• Maksimum çalışma alanı genişliği: 4000 mm

• Maksimum çalışma alanı uzunluğu: 35.000 mm

• Boylamasına maksimum sapma: 0,5 mm / 3000 mm

• Maksimum sapma çapraz: 0,5 mm / 2500 mm

• Elektrik kapsamı (mekanik kısım): IP 43

• Tahrikler (Kontrol Tekniği):

  • Boylamasına eksen: 2 × DCM 6C 30/14 A1

  • Çapraz eksen: 2 × DCM 3B 35/06 A1

  • Dikey eksen: 2 × DCM 2C 30/03 B1

• Dişli oranları:

  • Boylamasına eksen (kayış): i = 14,81483886 mm/dev

  • Çapraz eksen (kayış): i = 13.33335498 mm/dev

  • Dikey eksen (kayış + vida): i = 2 mm/dev

• Ortam sıcaklığı: 5-40 °C

• Maksimum bağıl hava nemi: 20 °C'de %90

• Atmosferik basınç: 84-107 kPa

• Tozluluk: 200 mg/m³

• Ortam tipi: Ortak (STN 330300, istisna çalışma sıcaklıkları N32)

Ek ekipman

• Plazma kaynağı: 1 × HPR 260 AGC (58 mm)

• Gaz brülörü: 1 × asetilen (Bir), gaz döndürücü dahil

• Delme kafası: BEM 12
