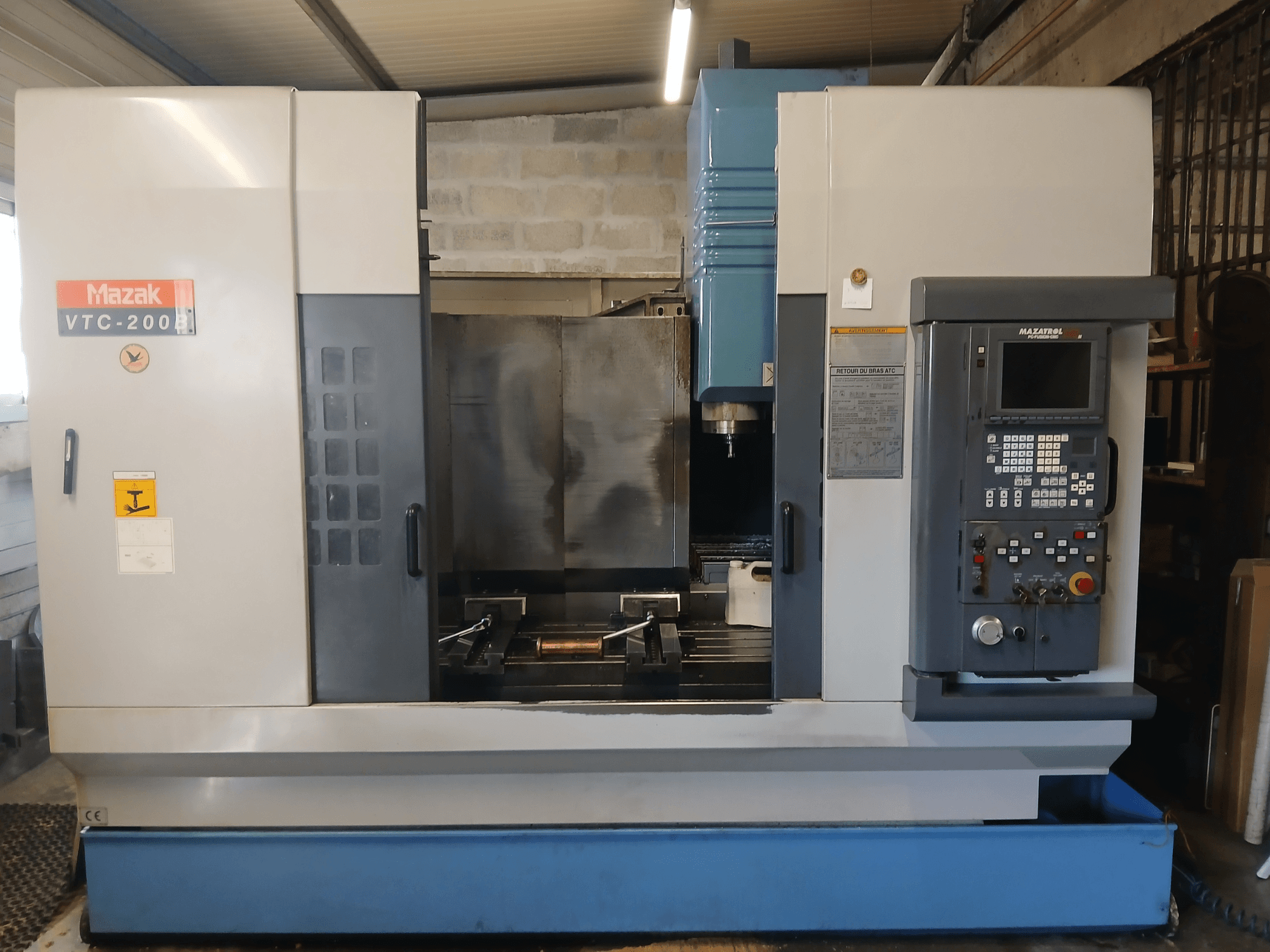

Mazak - VTC 200 BFR-MIL-MAZ-2001-00001

İşleme kapasitesi:

• Frezeleme (S45 JIS): 416 cm³/dak

• Delme (S45 JIS): 25 mm

• Kılavuz çekme (S45 JIS): M24 x P3

Masa:

• Boyut: 1460 × 510 mm

• T yuvaları: 5

• T yuvası aralığı: 100 mm

• T yuvası genişliği: 18 mm

• Masa yüksekliği: 750 mm

İş mili:

• İş mili burnundan tablaya: Maks 690 mm / Min 180 mm

• Mil merkezinden sütuna: 530 mm

İş mili motoru:

• 10 dakika: 15 kW

• 30 dakika: 11 kW

• Sürekli: 7,5 kW

• Maksimum tork: 98 Nm

Hızlı travers:

• X: 30 m/dak

• Z: 30 m/dak

Kesme ilerleme hızı:

• X: 8 m/dak

• Z: 8 m/dak

Takım değiştirici:

• Alet tipi: CAT40

• Bitişik takım ile maksimum takım Ø: 80 mm

• Bitişik takım olmadan maksimum takım Ø: 110 mm

• Maksimum takım uzunluğu: 350 mm

• Takım değiştirme süresi (çipten çipe): 4.7 s

Soğutma sıvısı sistemi:

• Tank 300 L

• Basınç: 0,5 kg/cm²

• Akış: 20 L/dak

Elektrik verileri:

• Kurulu güç: 22,7 kVA

Hava beslemesi:

• Basınç: 5 kg/cm²

• Tüketim 140 L/dk

Standart ekipman:

• Tam muhafaza

• İş mili soğutma sıvısı aracılığıyla

• Otomatik takım uzunluğu ölçümü

• Uyarlanabilir besleme kontrolü

• Takım ömrü izleme

• Takım kırılma tespiti

• RS-232C arayüzü

• PCMCIA arayüzü

• 3,5" disket okuyucu

• CE uyumlu makine

• Yan talaş konveyörü hazırlığı

Not: Makine bir yan talaş konveyörü için hazırlanmıştır (konveyör dahil değildir)
