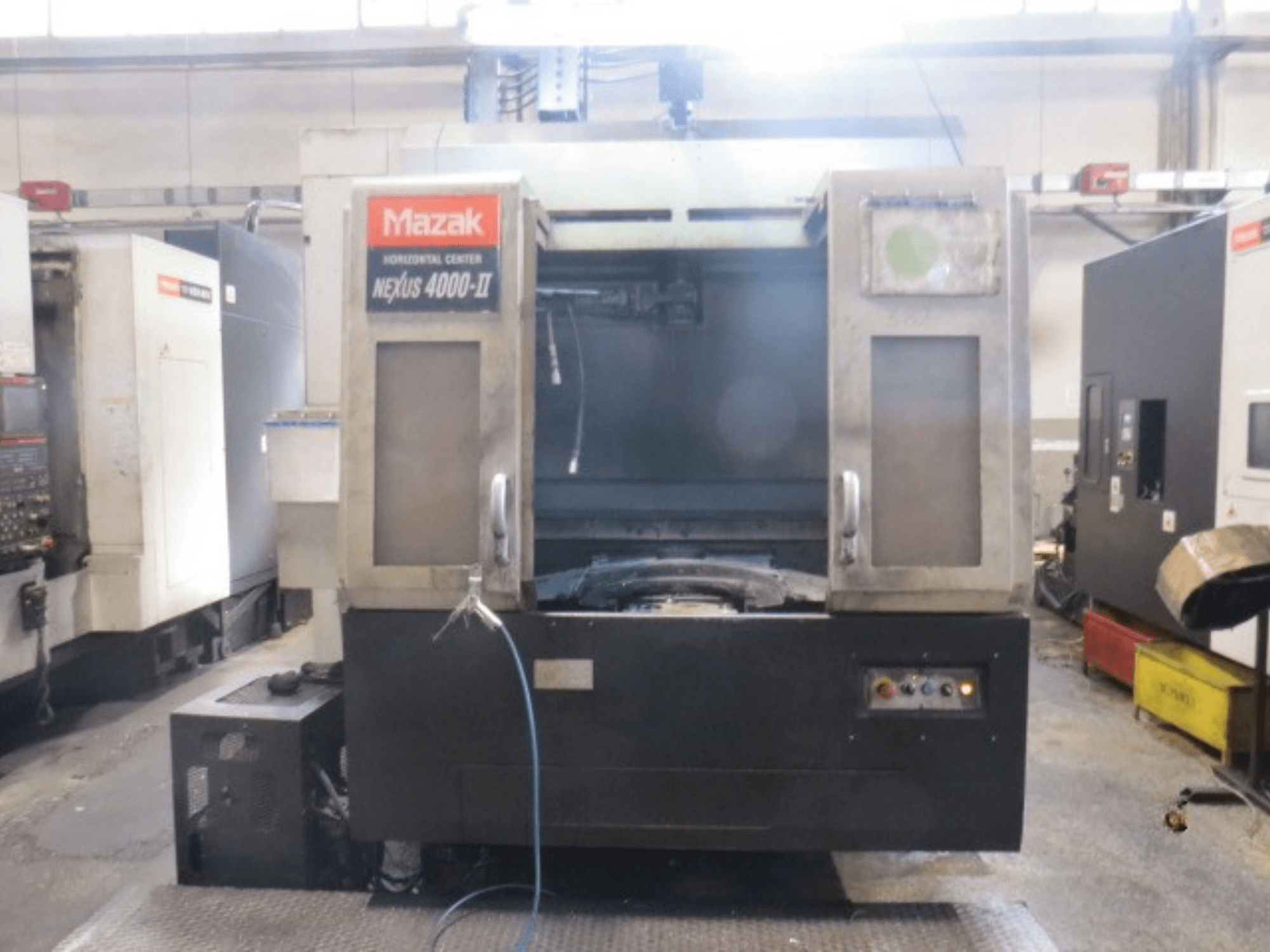

Mazak - NEXUS 4000 II TR-MIL-MAZ-2011-00001

• Hareketler

  • Hızlı hareket (X/Y/Z): 60.000 mm/dk

  • Maks. kesme ilerlemesi: 60.000 mm/dk

• İş parçası kapasitesi

  • Maks. iş parçası çapı: Ø630 mm

  • Maks. iş parçası yüksekliği: 900 mm

  • Maks. iş parçası ağırlığı: 400 kg

• Palet / Masa

  • Palet boyutu: 400 × 400 mm

  • Standart palet değiştirici: 2 palet

  • Palet değiştirme süresi: 6 sn

  • Standart B ekseni indeksleme: 1° × 360 konum

  • B ekseni indeksleme süresi: 1,3 sn / 90°

  • İsteğe bağlı NC konumlandırma masası: 0,001°

  • İsteğe bağlı NC döner tabla: 0,0001°

  • Palet konumlandırma tekrarlanabilirliği: ≤4 µm

• İş mili (iki konfigürasyon)

  • 12.000 rpm yüksek torklu iş mili

    • 30 kW / 30 dakika; 22 kW sürekli

    • Maks. tork: 300 Nm

  • 18.000 rpm yüksek hızlı iş mili

    • 35 kW / 30 dakika; 26 kW sürekli

    • Maks. tork: 168 Nm

  • İş mili devri aralığı: 35–12.000 dev/dak veya 35–18.000 dev/dak (modele bağlı olarak)

• ATC / Takım magazini

  • Standart magazin: 40 takım

  • Opsiyonel: 60 / 80 / 120 / 160 takım

  • Takım tutucu: ISO BT40

  • Maks. takım çapı: Ø95 mm

  • Bitişik takımlar olmadan maks. takım çapı: Ø150 mm

  • Maks. takım uzunluğu: 420 mm

  • Talaştan talaşa süre: <6 kg'lık takımlarla 2,7 s; 6–12 kg'lık takımlarla 3,2 s

• Soğutma sıvısı

  • Soğutma sıvısı tankı: 500 L

  • Standart sel tipi soğutma sıvısı

  • Standart donanımda iş mili soğutma ünitesi bulunur

• Talaş tahliyesi

  • Standart: masanın her iki tarafında spiral konveyörler

• Hassasiyet

  • X/Y/Z çift yönlü konumlandırma hassasiyeti: 0,012 mm

  • X/Y/Z çift yönlü tekrarlanabilirlik: 0,008 mm

• Elektrik / hava

  • Gerilim (hedef ülkeye göre): 200 / 220 / 380 / 400 / 415 / 440 / 460 / 480 V

  • Frekans: 50/60 Hz

  • Hava basıncı: 0,5–0,9 MPa

  • Standart hava tüketimi: 200 L/dk

Ek ekipman

• Mil içinden soğutma sıvısı (CTS) seçenekleri: 0,8 MPa, 1,5 MPa, yüksek basınçlı 6,9 MPa

• Talaş taşıma seçenekleri: yandan boşaltmalı talaş konveyörü, arkadan boşaltmalı talaş konveyörü

• Filtreleme: çeşitli soğutma sıvısı/talaş filtreleme sistemleri
