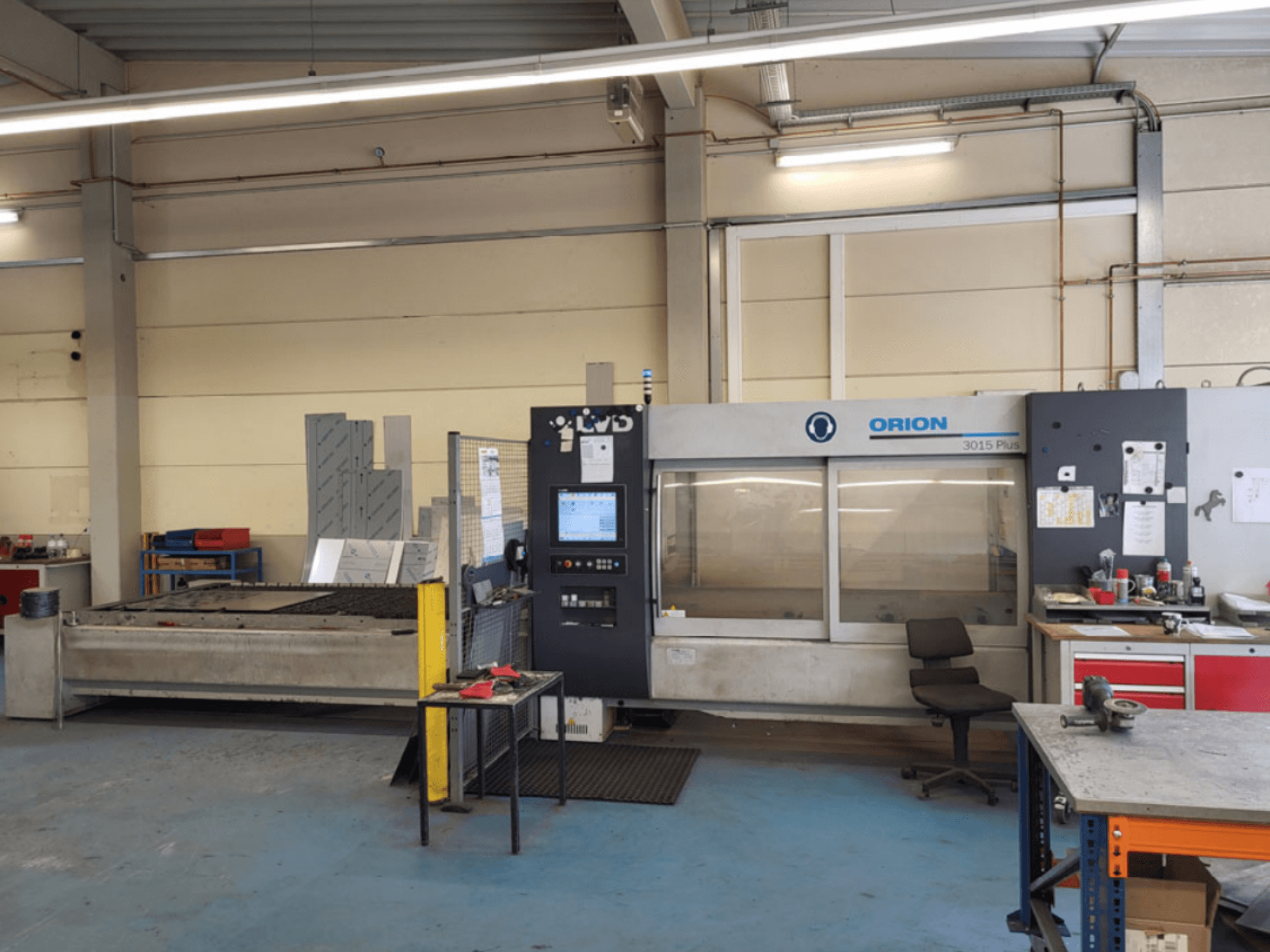

LVD - Orion 3015 PlusDE-CUT-LVD-2014-00002

• Maksimum sac boyutu: 3000 × 1500 mm

• Maksimum sac ağırlığı: 570 kg

• Maksimum konumlandırma hızı:

  • X/Y eksenleri: 100 m/dak

  • Z ekseni: 15 m/dak

• Tekrarlanabilirlik: ±0,025 mm

• Konumlandırma hassasiyeti: ±0,05 mm/m

• Lazer:

  • Tip: Fanuc HF ile uyarılmış CO₂

  • Güç: 2500 W (±%2)

  • Güç aralığı: 100-2500 W

  • Çıkış kararlılığı: ±%1

  • Dalga boyu: 10,6 µm

  • Darbe frekansı: 5 Hz-33 kHz

  • Lazer gazı tüketimi: 10 l/h

  • Soğutma: Kapalı devre su sistemi

• Malzeme kesme kapasitesi (2500 W):

  • Çelik: 16 mm

  • Paslanmaz çelik (N₂): 10 mm

  • Alüminyum: 6 mm

Ek ekipman

• Otomatik yükleme/boşaltma sistemi:

  • Maksimum tabaka boyutu: 3050 × 1525 × 12 mm

  • Maksimum yığın ağırlığı: 2500 kg

  • Maksimum istif yüksekliği: 100 mm

  • Ayak izi (otomatik yükleyici dahil): 8900 × 6600 × 3700 mm

• Kompakt kule:

  • Maksimum tabaka boyutu: 3050 × 1525 × 16 mm (veya 2550 × 1525 × 20 mm)

  • Minimum tabaka boyutu: 1000 × 1000 mm

  • Maksimum palet ağırlığı: 3000 kg

  • Maksimum palet yüksekliği: 240 mm (palet dahil)

  • Ayak izi: 8850 × 7200 mm

  • Kule yükseklik seçenekleri:

    • 4 palet: 4100 mm

    • 6 palet: 4940 mm

    • 10 palet: 6620 mm

Not: Kaynaktaki "Min sayfa boyutu: 1000 × 1000 m" bir yazım hatası gibi görünmektedir; burada mm olarak listelenmiştir.
