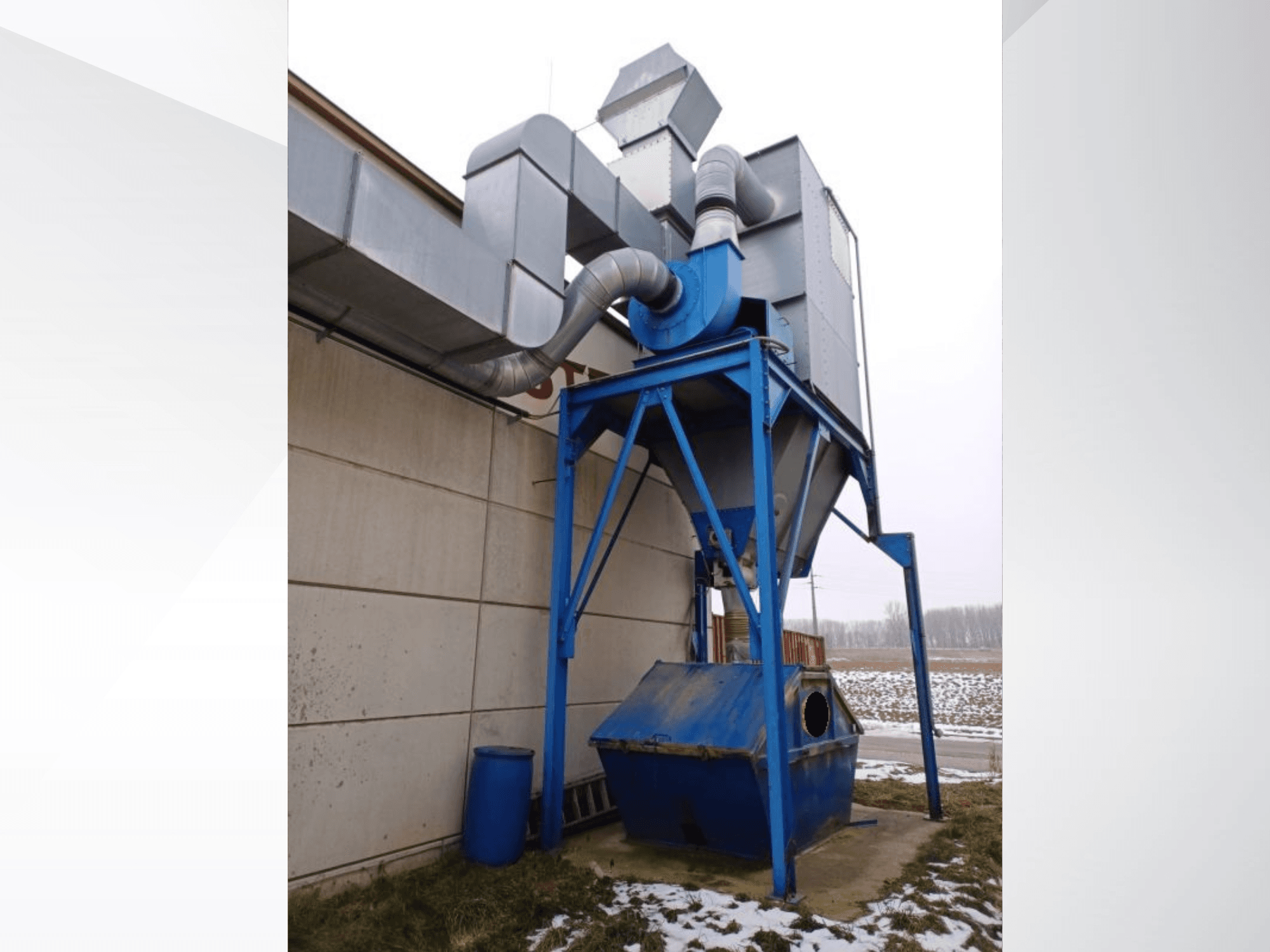

LBH - Suction systemAT-OTH-LBH-2002-00001

• Dönüş havası/egzoz havası (teknik veriler):

  • Kanal kesiti: 700 x 700 mm

  • Dönüş havası hızı: 7,5 m/s

  • Atölyedeki egzoz havası hızı: <0,5 m/s

  • Egzoz çıkışından 3 m uzaklıktaki ses basıncı (yaz işletimi): 55 dB(A)

• Emme fanı:

  • Tasarım: Kayış tahrikli radyal fan (pervane statik/dinamik olarak dengelenmiş)

  • Tip: VSR-080-0450-K

  • Motor gücü: 22 kW

  • Hava akışı: 13.750 m³/h

  • Toplam basınç: 3000 Pa

  • Ana boru çapı (fan tarafı): 450 mm

  • Çıkarma hızı: 24 m/s

  • 3 m'de ses basıncı: 78 dB(A)

• Ara filtre sistemi:

  • Filtre ortamı: Polyester iğneli keçe hortumlar

  • Temizleme: 2 titreşimli motor, her biri 180 W / 3.000 min-1

  • Filtre alanı: 155 m²

  • Filtre alanı yükü: m² başına 88 m³/h

  • Temiz havada kalan toz: <0,2 mg/m³

  • Uygulama kategorileri: U, S, G

  • Kurulum: Galvanizli hava koşullarına karşı koruma kaplaması ile dış mekanlarda

  • Sürücüler: Helezon konveyör için dişli motoru 0,55 kW; savak için dişli motoru (döner valf) 0,55 kW

• Boru sistemi (teknik veriler):

  • Ana talaş çıkarma borusu: Ø459 mm

  • Çıkış noktalarındaki hava hızı: 22-26 m/s

Ek ekipman

• Kanallar ve güvenlik:

  • Galvanizli dönüş/egzoz hava kanalı

  • Duvar penetrasyonunda test edilmiş K90 yangın damperi

• Kontroller/otomasyon:

  • Değişken hava hacmi için anahtar/kontrol kabininde frekans dönüştürücü (VFD)

• Titreşim/gürültü izolasyonu:

  • Titreşim sönümleyiciler üzerine monte edilmiş fan

  • Emme ve basınç tarafı kompansatörleri

• Filtre boşaltma ve taşıma:

  • Sonsuz dişli tahrikli vidalı konveyör (boşaltma vidası)

  • Kauçuk sızdırmazlık elemanlı döner valf (savak); dişli/zincir tahrik

  • Talaş toplama kabı (filtre tahliyesinin altında)

• Koruma ve güvenlik sistemleri:

  • Patlatma nozullu söndürme hattı, dışarıya ve aşağıya doğru yönlendirilmiş, C-kaplin ile sonlandırılmış

  • VDI 3673 uyarınca patlama cihazları (patlama emniyeti)

• Borulama ve bağlantı donanımı:

  • Borular, dirsekler, branşmanlar, kelepçeler ile galvanizli boru ağı

  • Makinelere geçişler/kollar

  • Hortum kelepçeli esnek ekstraksiyon hortumları

  • Kullanılmayan ekstraksiyon noktaları için galvanizli kapatma vanaları
