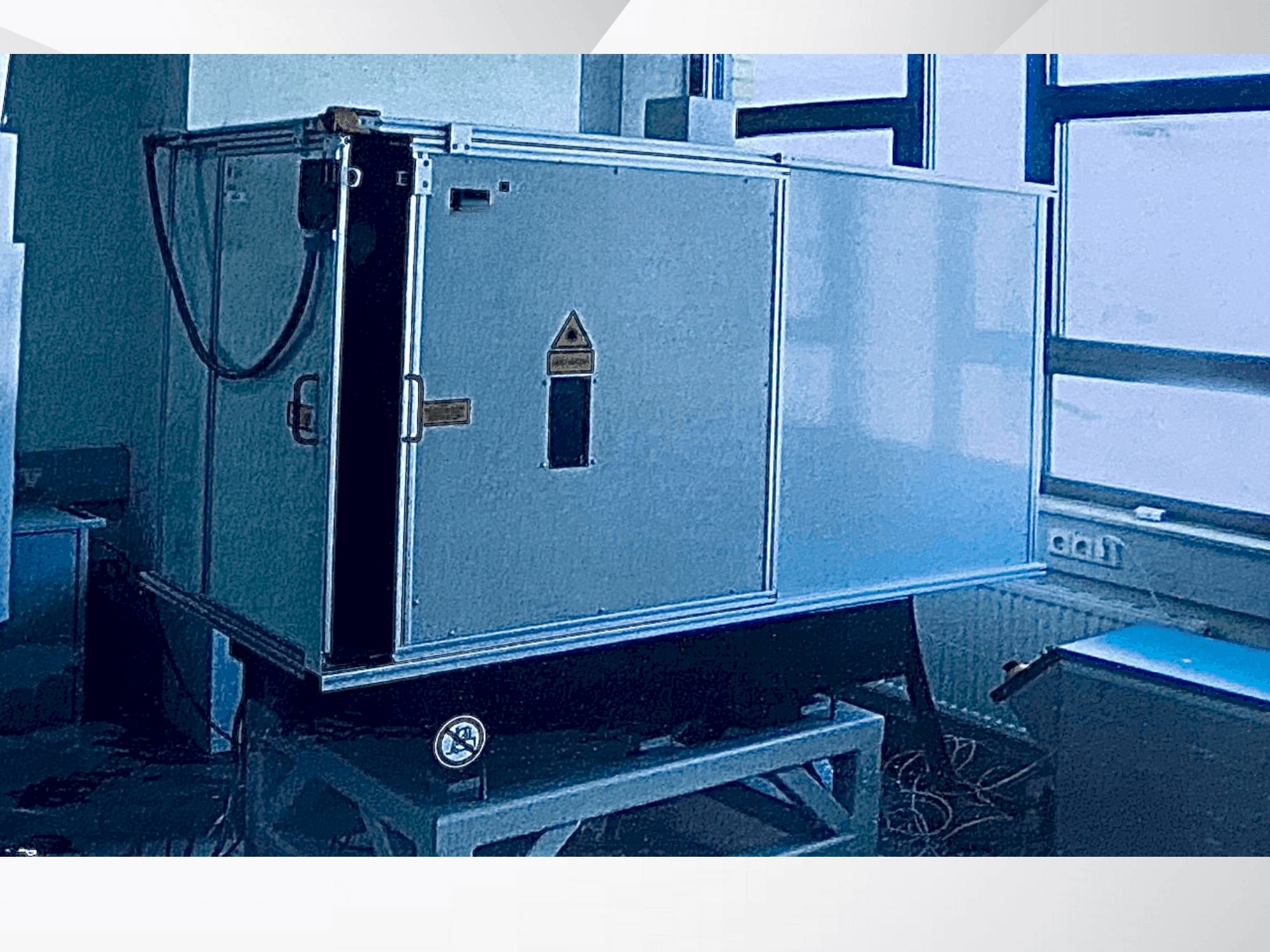

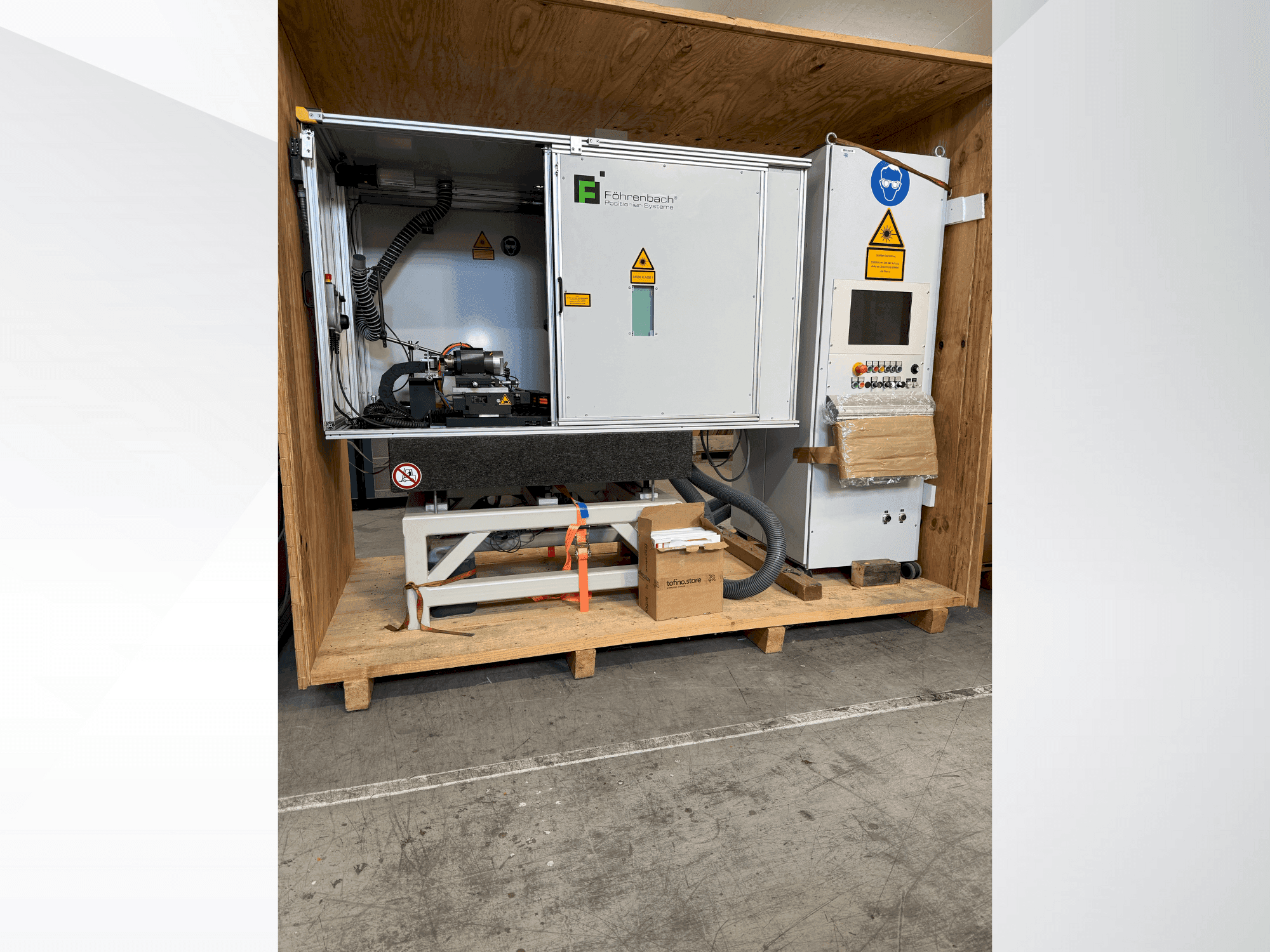

LASAG - KLS 246 CL60DE-OTH-LAS-2008-00001

• Uygulama: Lazer işleme/lazer kesim için 4 eksenli konumlandırma sistemi

• Taban ve muhafaza:

  • Kaynaklı çelik taban çerçevesi; boyutlar UxGxY 1115 x 443 x 814 mm; renk RAL 7035

  • Taban plakalı granit yapı, granit açı, yatak üniteleri, dişli burçlar

  • Lazer güvenlik kabini, sınıf 4 (EN 60825-1), izleme pencereli tam muhafaza

  • Kulplu ön sürgülü kapı, entegre lazer güvenlik penceresi, kamera destekli lazer koruma camı

  • Çelik sac paneller 2 mm, toz boyalı RAL 7035; çıkarılabilir kapak

  • 3 renkli sinyal lambası; kapı kilitleme anahtarı; 30x30 ve 60x30 profil çerçeve

• Eksen konfigürasyonu:

  • A ekseni: RT3A 100x100 doğrudan tahrikli döner tabla

  • Z ekseni: PFS 325x300 hassas kızak

  • Y ekseni: PFL 230/400 lineer eksen

  • X ekseni: 180/100 doğrusal eksen

• XY tablosu (PFLG 400x100):

  • Seyahat: X 400 mm, Y 100 mm; hız 6 m/dak

  • Konumlandırma hassasiyeti ±0,005 mm/300 mm; tekrarlanabilirlik ±0,001 mm

  • İvme 10 m/s²; maksimum yük 1 kg

  • Soğutma ile sürekli kuvvet 1110 N; lineer motor tahriki

  • Malzeme: dökme demir GGG-25; su soğutmalı

  • Enkoder: Heidenhain LC 483, doğruluk sınıfı ±5 µm

• Z ekseni:

  • Hareket 300 mm; hız 0,12 m/dak

  • Konumlandırma hassasiyeti 0,03 mm/300 mm; tekrarlanabilirlik 0,003 mm

  • Bilyalı vida K25x5, hassasiyet sınıfı T5; ön yüklemeli mil

  • Flanş kaplini üzerinden motor montajı; malzeme dökme demir; dikey kurulum

• Döner eksen (A/C ekseni) RT3A100x100:

  • Elektronik komütasyonlu 3 fazlı senkron motor

  • Tabla çapı 99 mm; geçiş deliği 20 mm; merkezleme 30 H7

  • Ağırlık 5,2 kg; koruma sınıfı IP40 (hava tahliyesi ile IP54)

  • Salgı <4 µm; düzlük 4 µm; eşmerkezlilik ±1,5 µm

  • Maksimum hız 1300 rpm

  • Ölçüm sistemi: Renishaw Signum; sinyal periyodu 20 µm; çıkış 1 Vss

  • DC bağlantı gerilimi 600 V

  • Tork: nominal hava soğutmalı 1,5 Nm; nominal su soğutmalı 2,5 Nm; pik 5 Nm

• Lazer sistemi:

  • Tip: LASAG KLS 246 CL60

  • Elektrik: 400 VAC, 3 fazlı, 50/60 Hz, 11 kVA

  • Ağırlıklar: güç kaynağı 200 kg; lazer kafası 35 kg; lazer kaynağı 25 kg

  • Lazer kablo uzunluğu 4 m

  • Bağlantılar: şebeke beslemesi, fiş plakası, soğutma suyu

• Kontrol sistemi:

  • L2-CNC yazılımı; 820-W CNC için IPC sistemi; SERCOS arayüzü

  • G/Ç: 24 giriş, 16 çıkış; genişletilebilir

  • İşletim Sistemi: Windows XP; RAM 512 MB; Ethernet 10/100 Mbit

  • El çarklı manuel kontrol ünitesi; başlat/durdur; acil durdurma; lazer E-stop entegrasyonu

  • Programlanabilir hızlanma; 1000 noktaya kadar eksen hatası telafisi

  • 15" TFT dokunmatik ekran

• Sürücüler:

  • AC servo motor, nominal tork 2,35 Nm

  • Mutlak enkoder 512 artış; frenli

Ek ekipman

• Su devridaimli soğutucu (AKW13):

  • Sıcaklık aralığı +6 ila +26 °C; soğutma kapasitesi 15 °C'de 1,7 kW

  • Soğutucu akışkan R134a; şarj 0,8 kg

  • Kompresör gücü 0,6 kW; güç tüketimi 1200 W

  • Güç kaynağı 230 V, 50 Hz; akım 6,4-6,5 A

  • Tank hacmi 11 l; akış hızı 0,55 m³/sa; basınç <1 bar

  • İzin verilen çalışma basıncı 18 bar; pompa: pirinç santrifüj

  • Boyutlar 360 x 705/815 x 750 mm; ağırlık 60 kg; gürültü seviyesi <70 dB(A)

• Pano soğutma ünitesi (Rittal SK):

  • Nominal gerilim 230 V, 50 Hz, 1~

  • Nominal akım 5,4 A; başlangıç akımı 12,0 A; ön sigorta 10 A

  • Nominal soğutma kapasitesi 825/875 W; faydalı soğutma çıkışı 1000/790 W

  • Soğutucu akışkan R134a, 325 g

  • İzin verilen basınç: HD/HP 25 bar, ND/LP 16 bar

  • Sıcaklık aralığı 20 °C ila 55 °C; gürültü seviyesi 64 dB(A); ağırlık 39 kg
