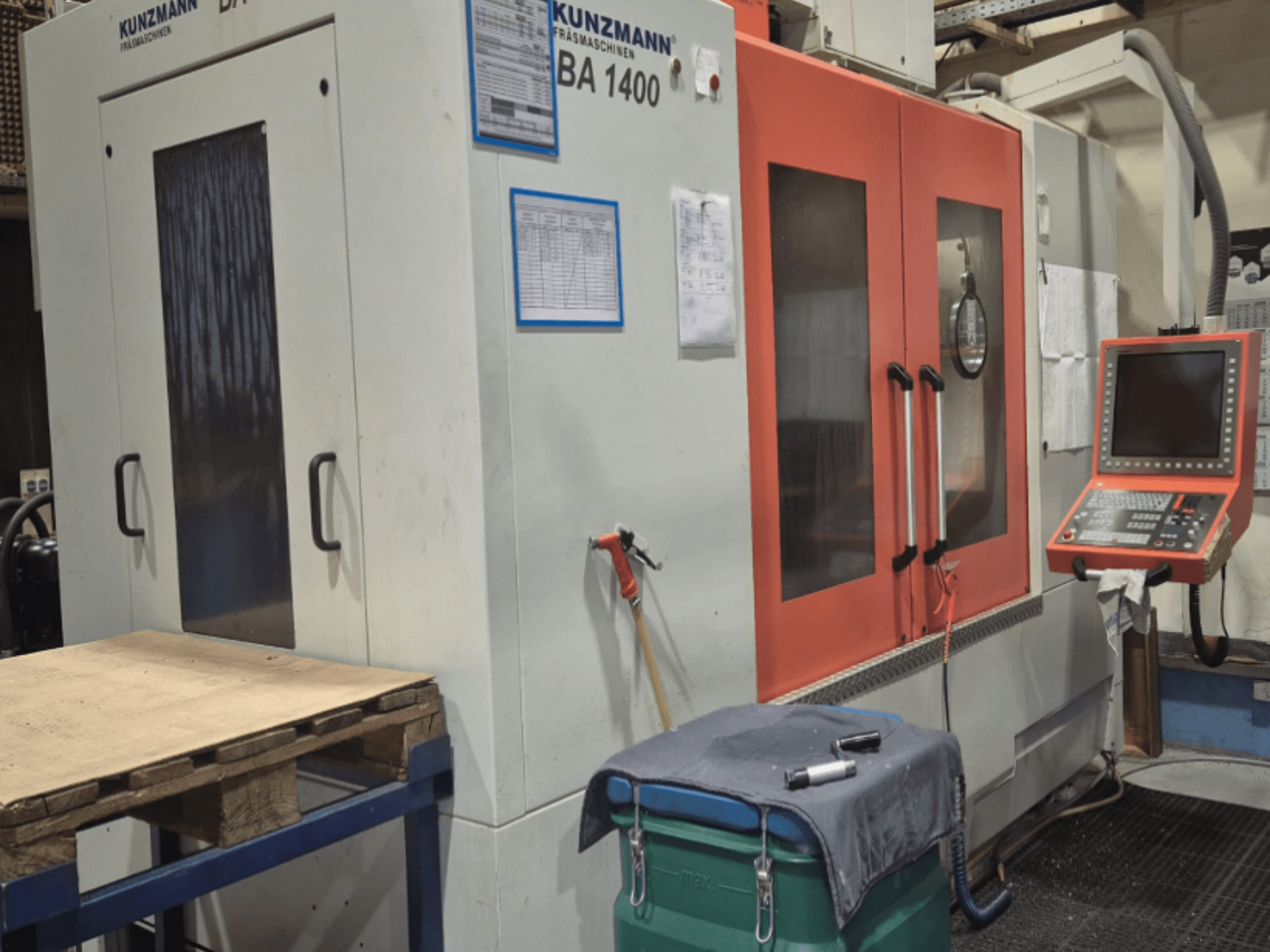

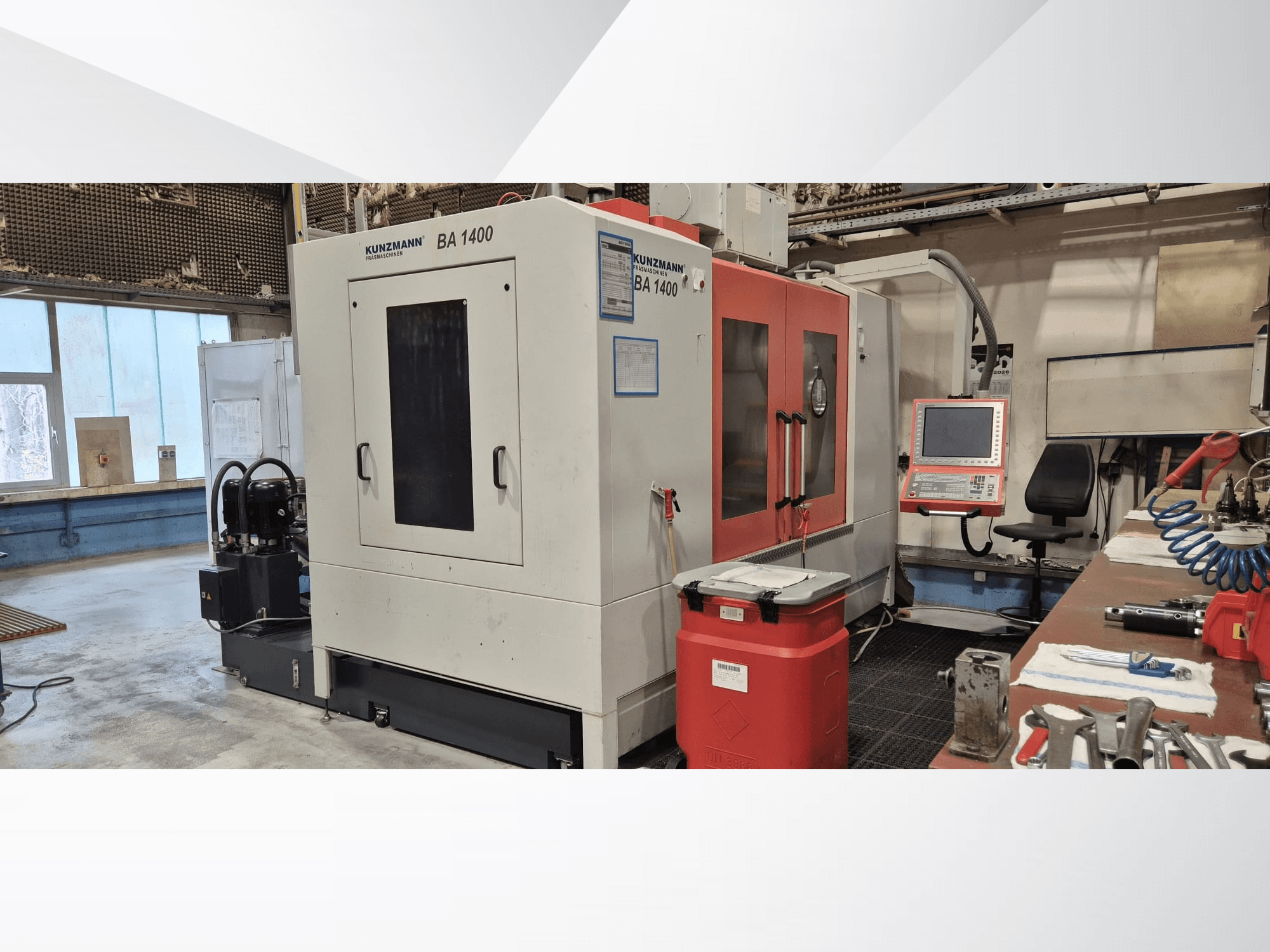

KUNZMANN - BA1400DE-MIL-KUN-2017-00001

Kontrol Heidenhain TNC 640

Standart iş mili SK40 (kayış tahrikli)

İş mili konikliği SK40

Hız 10.000 rpm

Dikey iş mili kademesiz ayarlanabilir 20-10.000 rpm

Güç 28 kW

Güç %100 görev döngüsü 10,0 kW

Güç %40 görev döngüsü 14,0 kW

100 görev döngüsünde güç 20,0 kW

40 görev döngüsünde güç 25,0 kW

Freze milinde tork %100 çalışma döngüsü 130 Nm

Freze milinde tork %40 çalışma döngüsü 190 Nm

Freze milinde tork %100 çalışma döngüsü 180 Nm

Freze milinde tork %40 çalışma döngüsü 240 Nm

MAS-BT40 çekme saplamalı takım tutucu DIN 69872 A

Takım değiştirici 40 pozisyon (zincir magazini)

Maksimum alet ağırlığı 160 kg

Takım değiştirme süresi 3 sn

Çipten çipe geçiş süresi 8 sn

Masa boyutları 1400 × 710 mm

Maksimum iş parçası ağırlığı 1500 kg

X ekseni hareketi 1400 mm

Y ekseni hareketi 700 mm

Z ekseni hareketi 760 mm

Çalışma alanı X ekseni 1400 mm

Çalışma alanı Y ekseni 700 mm

Çalışma alanı Z ekseni 750 mm

İş mili - tabla mesafesi 180-930 mm

İş mili merkezinden kolona 760 mm

İlerleme hızı X/Y/Z 10 m/dak

Hızlı travers X/Y/Z 20 m/dak Tüm eksenlerde fırçasız dijital servo motorlar

Soğutma sıvılı talaş konveyörü (LU versiyonu)

İş milinden 40 bara kadar soğutma sıvısı

Soğutma sıvısı akış hızı 40 bar'da 25 l/dak

Otomatik soğutma sıvısı ince filtreleme 40 µm

Ön kapıda döner görüş penceresi

Çok aşamalı filtreleme ile yağ buharı emme sistemi (H13 filtre)

Entegre düğmeli ve acil durdurmalı elektronik el çarkı HR 510 FS

Telsiz iletimli TS 460 dokunmatik prob

Otomatik takım ölçümü Heidenhain TT 46

Ölçüm hassasiyeti ≤ 15 µm

Maksimum prob sapması 5 mm

Problama hızı maks. 5 m/dak

2D kontur aktarımı için DXF dönüştürücü yazılımı

Uzaktan teşhis ve bakım için PC yazılımı teleservisi

Çalışma gerilimi 400 V 50 Hz

Güç tüketimi 35 kVA

Kontrol gerilimi 24 V

Makine ağırlığı yaklaşık 8,5 t

Makine ağırlığı yaklaşık 12000 kg

Makine boyutları yaklaşık 4,20 × 2,45 × 3,09 m
