KOMAX - Alpha 433 LDE-OTH-KOM-2008-00001

Komax ADS 123 (Tel Saklama Ünitesi)

• Üretici: Komax Fransa

• Güç Kaynağı: 3 × 400 V (3P+N)

• Frekans: 50–60 Hz

• Maksimum Güç Tüketimi: 5.500 VA

• Hava Basıncı: 4–6 bar

Cosmotec Soğutma Ünitesi

• Üretici: Cosmotec

• Model: XVA36 03 320

• Frekans: 50/60 Hz

• Akım: 0,51 A

Schunk KM-CFK-564MF (Kaynak Modülü 1)

• Üretici: Schunk

• Model: KM-CFK-564MF

• Üretim Yılı: 2012

• Anma Gücü (%50 Çalışma Döngüsü): 120 kVA

• Anma Birincil Gerilimi: 500 V

• Anma Frekansı: 1000 Hz

• Besleme Gücü: 43 kVA

• İkincil Çalışma Akımı (%50 Çalışma Döngüsü): 15,6 kA

• İkincil Kısa Devre Akımı: 120 kA

• İkincil Açık Devre Gerilimi: 8 V'a kadar

• Elektrot Kuvveti: 31–187 daN

• Ağırlık: 180 kg

Schunk KM-CFK-564MF (Kaynak Modülü 2)

• Üretici: Schunk

• Model: KM-CFK-564MF

• Üretim Yılı: 2012

• Anma Gücü (%50 Çalışma Döngüsü): 120 kVA

• Anma Birincil Gerilim: 500 V

• Anma Frekansı: 1000 Hz

• Besleme Gücü: 43 kVA

• İkincil Çalışma Akımı (%50 Çalışma Döngüsü): 15,6 kA

• İkincil Kısa Devre Akımı: 120 kA

• İkincil Açık Devre Gerilimi: 8 V'a kadar

• Elektrot Kuvveti: 31–187 daN

• Ağırlık: 180 kg

Sistemin kapsamı:

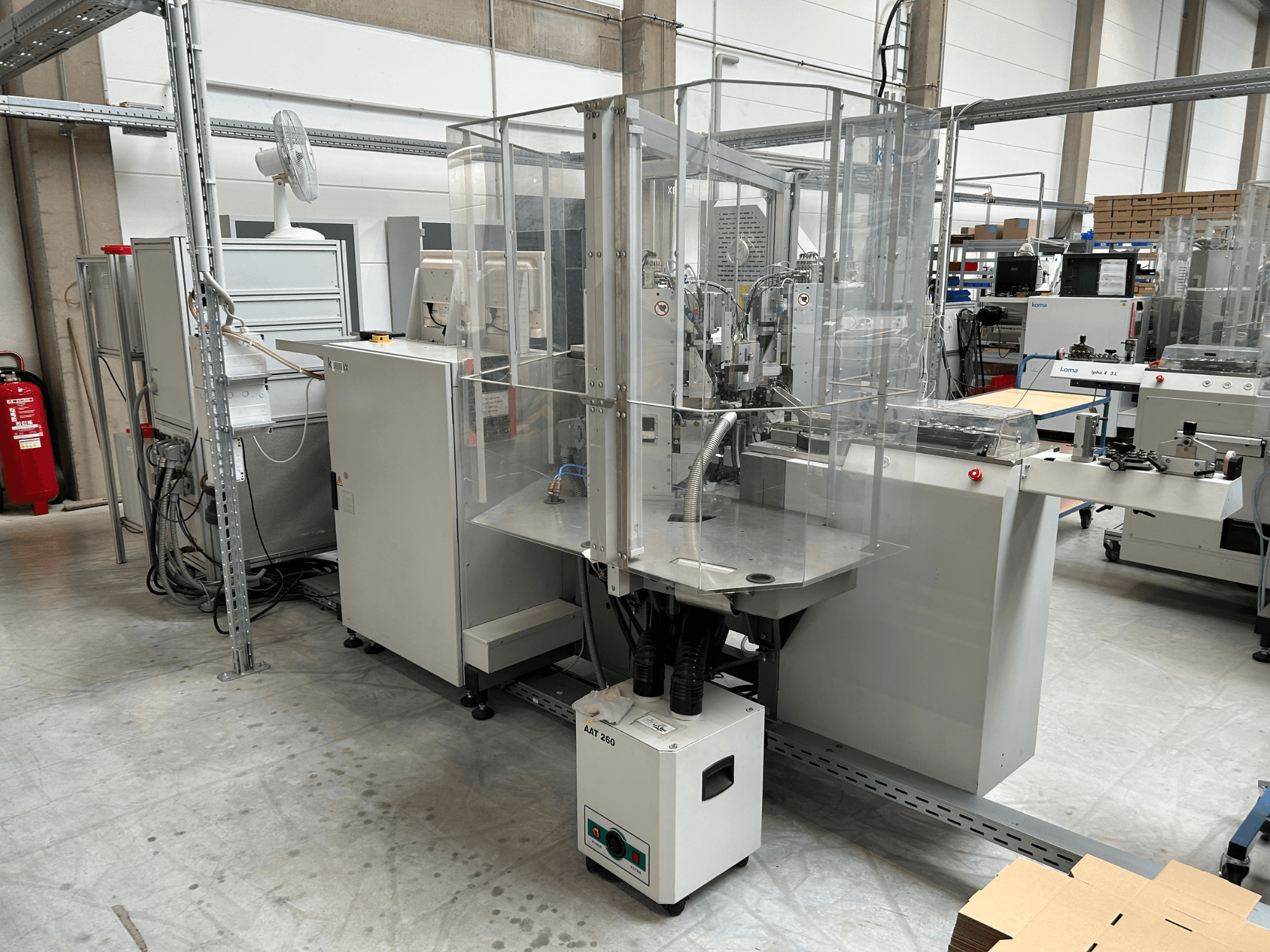

• Komax Alpha 433 L tam otomatik makine

• Komax ADS 123 tel depolama ünitesi

• Güvenlik muhafazası

• Emme sistemi (AAT 260)

• Çalıştırma bilgisayarı ve kontrol ünitesi

• Çeşitli sıkma ve işleme modülleri, isteğe bağlı

• Talep üzerine temin edilebilen diğer isteğe bağlı aksesuarlar

Kullanım alanı:

• Sistem çalışır durumdadır ve kabloların kesilmesi, sıyırılması, kıvrılması ve kaynaklanması dahil olmak üzere otomatik işlenmesinde kullanılmıştır

• Tüm sistemler şu anda hala çalışır durumda ve tam işlevseldir
