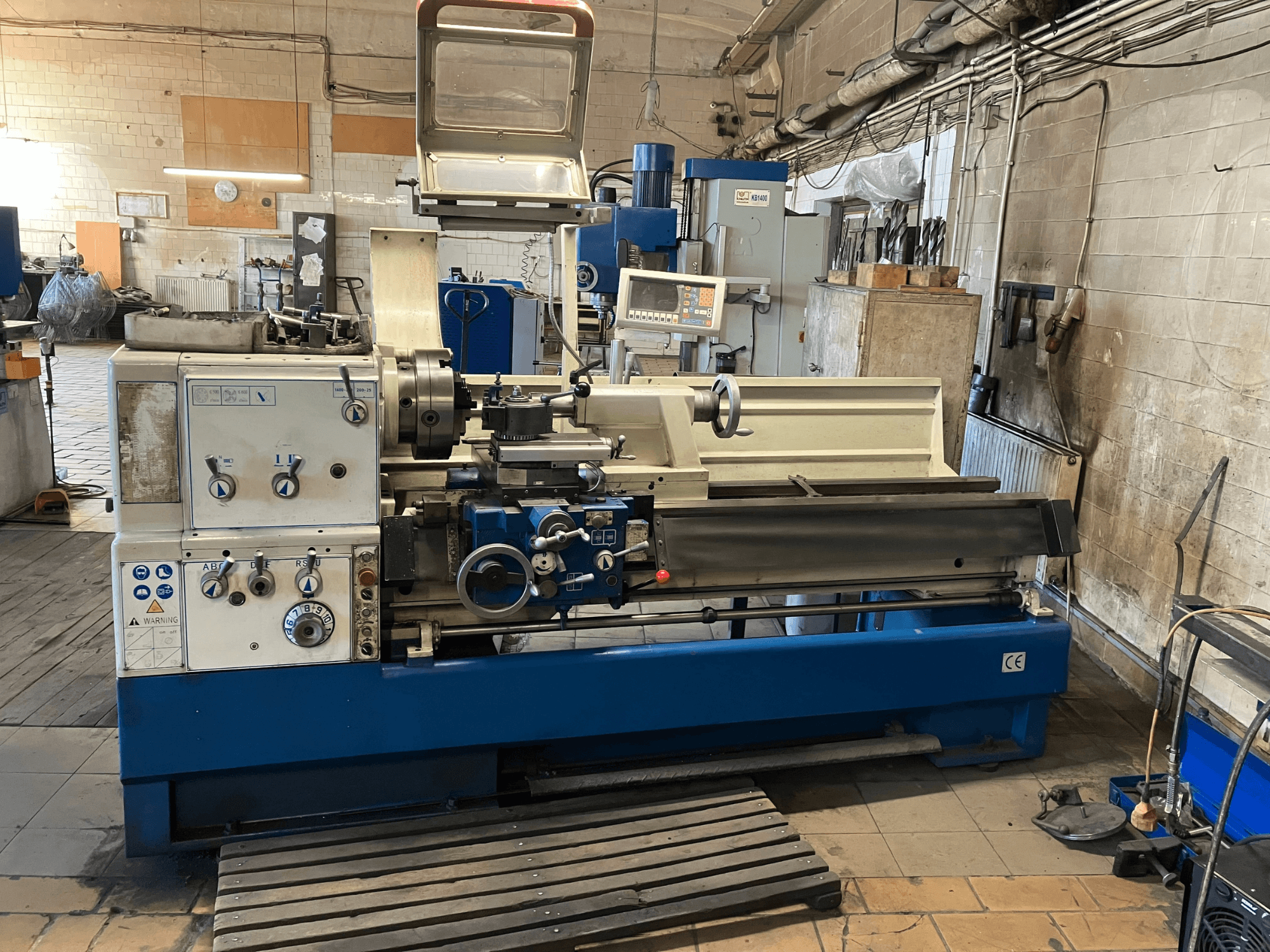

KNUTH - Turnado 280/1500RO-TUR-KNU-2018-00001

Teknik özellikler

• Merkezler arası mesafe: 1.420 mm

• Yatak üzerinde dönüş çapı: 560 mm

• Çapraz kızak üzerinde salınım: 360 mm

• Boşluktaki çevirme çapı: 790 mm

• Boşluk uzunluğu: 180 mm

• Yatak genişliği: 350 mm

Hareket mesafeleri

• Bileşik kızak dönüş açısı: ±52°

Mil

• Mil ucu: Camlock D1-8

• Mil deliği: 80 mm

• Mil konikliği: MT7

• Mil hızı sayısı: 12

İlerleme hızları

• Boyuna ilerleme: 0,059–1,646 mm/dev

• Enine ilerleme: 0,020–0,573 mm/dev

Diş açma

• Metrik dişler: 0,2–14 mm (47 aralık)

• Modül dişleri: 0,1–7 mm (39 aralık)

• Whitworth dişleri: 2–112 TPI (60 aralık)

• Çap adımlı dişler: 4–112 DP (50 aralık)

Punta

• Punta konikliği: MT5

• Punta mil çapı: 76 mm

• Punta milinin stroku: 180 mm

• Punta ofset ayarı: ±12 mm

Makine verileri

• Ana motor gücü: 7,8 kW

• Gerilim: 400 V

• Frekans: 50/60 Hz

Ek donanım

• 3 eksenli Dijital Okuma Cihazı (DRO)

• Hızlı Değiştirilebilir Takım Tutucu

• Talaş konveyörü

• Kapsamlı standart takım paketi
