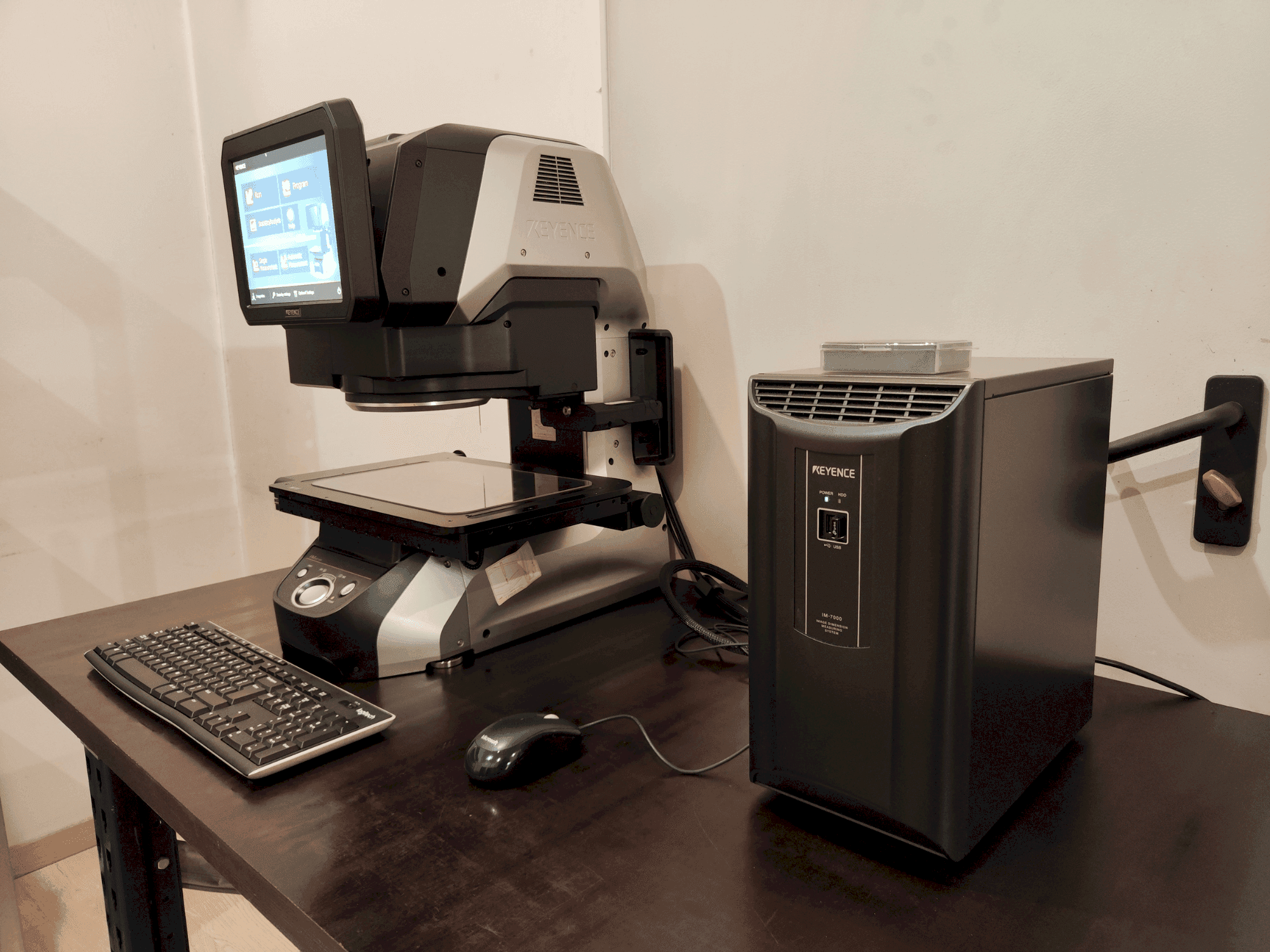

KEYENCE - IM-7030TLV-MEA-KEY-2018-00001

Kontrolör: IM-7000

Görüntü alma cihazı: 1" 6,6 megapiksel monokrom CMOS

Ekran: 10,4" LCD monitör (XGA 1024×768)

Işık alıcı mercek: Çift telesentrik lens

Aydınlatma sistemi: Telesentrik geçirgen, üst ışık, dört bölümlü çok açılı aydınlatma (motorlu), yarık halka aydınlatması (motorlu)

Ölçüm modları: Geniş alan, Yüksek hassasiyet

Geniş alan ölçüm alanı: 300 × 200 mm (dörtgen R50)

Yüksek hassasiyetli ölçüm alanı: 225 × 125 mm

Minimum görüntüleme birimi: 0,1 µm

Ölçüm hassasiyeti (geniş alan, sahne hareketi olmadan): ±1 µm

Ölçüm hassasiyeti (yüksek hassasiyetli, kademe hareketi olmadan): ±0,5 µm

Ölçüm hassasiyeti (geniş alan, sahne hareketi ile): ±2 µm

Ölçüm hassasiyeti (yüksek hassasiyet, kademe hareketi ile): ±1,5 µm

Bağlantılı ölçüm hassasiyeti: ±(7 + 0.02L) µm (geniş alan), ±(4 + 0.02L) µm (yüksek hassasiyet)

Ölçülebilir alan (XY, sahne): 90 × 90 mm

Maksimum ölçüm derinliği: 30 mm

Işık probu çapı: 3 mm

Ölçüm kuvveti: 0,015 N (ışık probu), 0,3 N (yükseklik ölçümü)

Tekrarlama doğruluğu: ±2 µm

Ölçüm aralığı (Z): 0-75 mm

Ölçüm konumu hassasiyeti (XY): ±0,2 mm

Minimum görüntüleme birimi (yükseklik): 1 µm

Ölçülebilir alan (XY) geniş alan modu: 145 × 95 mm

Ölçülebilir alan (XY) yüksek hassasiyetli mod: 107,5 × 95 mm

XY aşaması: Motorlu, hareket aralığı 200 × 100 mm, maksimum yük 5 kg

Z kademesi: Motorlu, hareket aralığı 75 mm

Harici uzaktan giriş: Gerilimsiz giriş (kontak/katı hal)

Harici çıkış: PhotoMOS, OK/NG/FAIL/MEAS, nominal yük 24 VDC, 0,5 A

Arayüz: LAN RJ-45 (10/100/1000BASE-T), USB 2.0 Seri A (6 bağlantı noktası)

Kayıt depolama: HDD 500 GB

Ortam sıcaklığı: +10 ila +35°C

Bağıl nem: %20-80 RH (yoğuşma yok)

Kirlilik derecesi: 2

Aşırı gerilim kategorisi: II

Güç kaynağı voltajı: 100-240 V, 50/60 Hz

Ağırlık kafası: 31 kg

Kontrolör ağırlığı: ~8 kg
