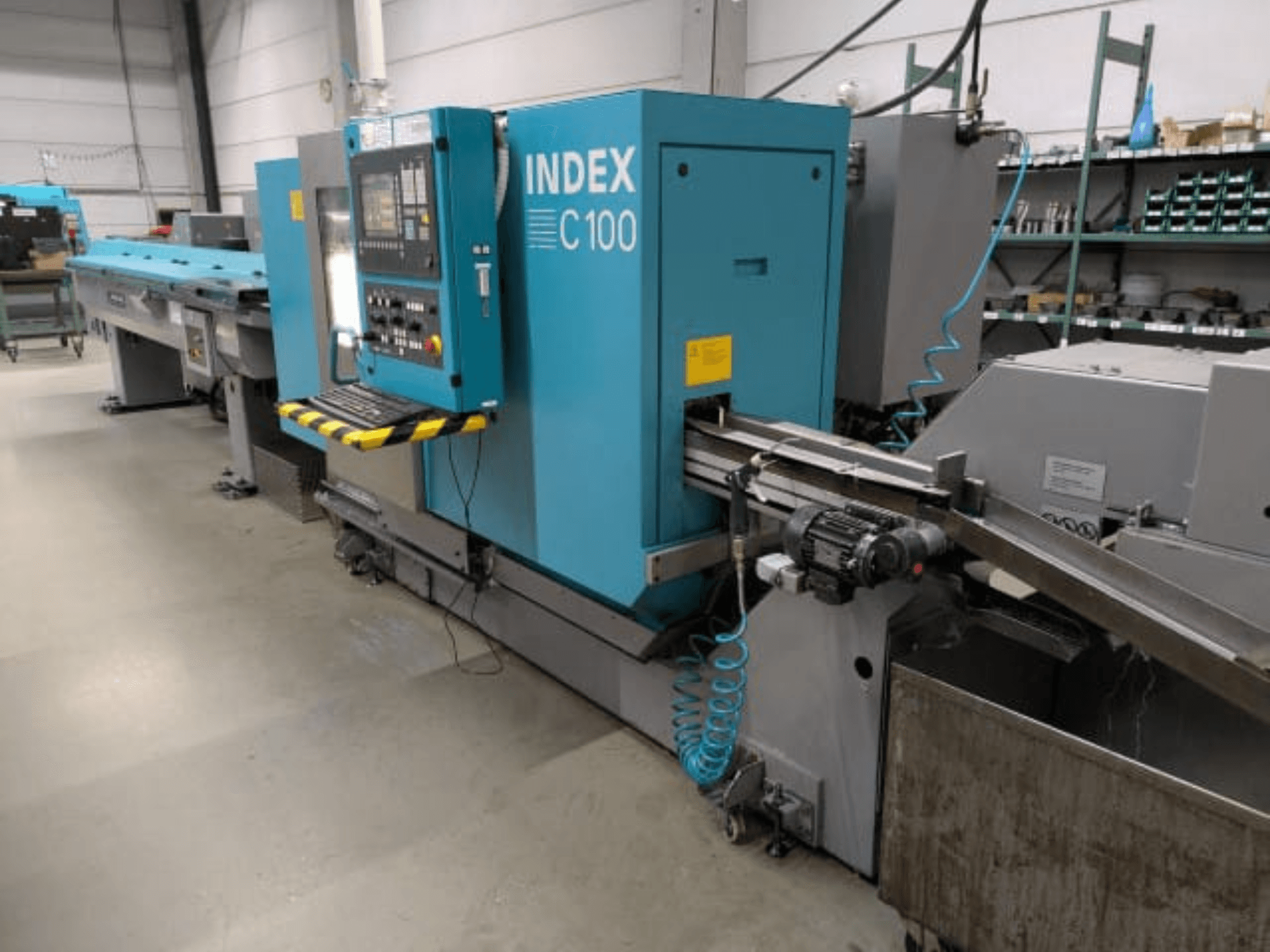

Index - C100DE-TUR-IND-2012-00002

- Makine Çerçevesi: Dikey yatak tasarımında dökme demir makine çerçevesi

- Takım Taşıyıcı Kılavuzlar: Yüksek sertlik ve sönümleme seviyesine sahip plaka kılavuzları

- Eksen Tahrikleri: Takım taşıyıcılar için çift makaslı kinematik; AC senkron tahrik teknolojisi

- Headstock Tasarımı: Termo-simetrik tasarım

- Ana İş Mili (D42): İş mili kafası boyutu 5 (DIN 55026 ve ISO 702), maks. çubuk çapı 42 mm, maks. hız 7000 rpm, ön yatak çapı 75 mm

- Ana İş Mili Gücü: 22/29 kW (%100/%40 görev döngüsünde)

- Ana İş Mili Torku: 50/65 Nm (%100/%40 maks.)

- Ana Mil Sıkıştırma Silindiri: Pens veya ayna sıkıştırması için içi boş sıkıştırma silindiri D42/14, hidrolik çalışma, strok 12 mm, sıkıştırma basıncı 8/80 bar, maks. itme 34 kN, maks. çekme 34 kN

- C Ekseni Tahriki (Ana ve Karşı İş Mili): İçi boş şaft motoru, iş mili üzerinde açısal ölçme sistemi, çözünürlük 0,00014 derece, tekrarlanabilirlik dağılım Psmax = 0,01 derece

- Ana İş Mili Sıkıştırma Ünitesi: Tek basınçlı sıkıştırma ünitesi, 8 ila 75 bar arasında ayarlanabilir

- Karşı İş Mili (D42): Mil kafası boyutu 5 (DIN 55026 ve ISO 702), maks. çubuk çapı 42 mm, maks. hız 7000 rpm, pens mandren çapı 110 mm, ön yatak çapı 75 mm

- Karşı İş Mili Gücü: 16,5/19 kW (%100/%40 görev döngüsünde)

- Karşı İş Mili Torku: 32/43 Nm (%100/%40 maks.)

- Karşı İş Mili Kızakları (Z ekseni): AC motor ve vidalı mil tahriki, çalışma hareketi 500 mm, hızlı travers 60 m/dak, ivme 10 m/s^2, besleme itme 3000 N

- Karşı Mil Sıkıştırma Silindiri: İçi boş sıkma silindiri D42/14, hidrolik çalışma, strok 12 mm, sıkma basıncı 8/80 bar, maks. itme 34 kN, maks. çekme 34 kN

- Karşı İş Mili Sıkıştırma Cihazı: Tek basınçlı sıkıştırma cihazı, 8 ila 75 bar arasında ayarlanabilir

- Takım Taşıyıcı 1: X ekseni hareketi 70 mm (hızlı 30 m/dak, acc. 9 m/s^2, besleme kuvveti 3000 N); Z ekseni hareketi 250 mm (hızlı 60 m/dak, acc. 9 m/s^2, besleme kuvveti 3000 N); Y ekseni hareketi 70 mm (hızlı 15 m/dak, acc. 5 m/s^2, besleme kuvveti 3000 N). Taret 1, 10 istasyonlu, paralel şaft bağlantıları D25x48 (DIN 69880), tüm istasyonlarda canlı takımlar (Güç 4,2 kW, Tork 11 Nm, maks. hız 8000 rpm)

- Takım Taşıyıcı 2: X ekseni hareketi 70 mm (hızlı 30 m/dak, acc. 9 m/s^2, besleme kuvveti 3000 N); Z ekseni hareketi 400 mm (hızlı 60 m/dak, acc. 9 m/s^2, besleme kuvveti 3000 N); Y ekseni hareketi 70 mm (hızlı 15 m/dak, acc. 5 m/s^2, besleme kuvveti 3000 N). 10 istasyonlu Taret 2, paralel şaft montajları D25x48 (DIN 69880), tüm istasyonlarda canlı takımlar (Güç 4,2 kW, Tork 11 Nm, maks. hız 8000 rpm)

- Takım Taşıyıcı 3: X ekseni hareketi 125 mm (hızlı 30 m/dak, acc. 10 m/s^2, besleme kuvveti 3000 N). 10 istasyonlu Taret 3, paralel şaft montajları D25x48 (DIN 69880), tüm istasyonlarda canlı takımlar (Güç 4,2 kW, Tork 11 Nm, maks. hız 8000 rpm)

- Kontrol Sistemi: INDEX C200-4D Kontrol (Simodrive 611 / Sinumerik 840D ile entegre modüler çok işlemcili kontrol), 6 MB'a kadar CNC kullanıcı belleği, Ethernet 10/100 Mbps

- Kontrol Paneli Ekranı: 26 cm TFT renkli düz ekran, XYZ düzeninde membran klavye, varsayılan ekran dili Hollandaca

- Makine Güç Kaynağı: 400V, 50 Hz, 49 kVA bağlı güç, 70 A nominal akım, 100 A maks. yedek sigorta

- Soğutma Sistemi: İğler ve kontrol kabini için merkezi su arayüzü, 8 kW nominal net soğutma güç ünitesi (50Hz/400V)

- Makine Muhafazası: Ön sürgülü başlıkta INDEX standart turkuaz RAL 5018 (paslanmaz yapısal çelik), şalt/akışkan dolaplarında ve talaş konveyöründe toz grisi RAL 7037

- Pens Aynası (Ana İş Mili): D42 iş mili üzerinde çekme tipi pens bağlama için 5 numara (SK42BZI/900 442...)

- Karşı Mil Sıkıştırma: Ortlieb Power Chuck KSFI 40-054, soğutma sıvısı beslemesi dahil uç durdurma ünitesi ile

- İş Parçası Taşıma: Aktüatörlü tutuculu (pnömatik döndürme/kavrama) portal tipi sökme ünitesi, maks. iş parçası çapı 8-42 mm, maks. ağırlık 2 kg, maks. artık uzunluğu 150 mm

- Bitmiş Parça Konveyörü: Sağ taraftan boşaltılan standart versiyon konveyör

- Talaş Bertarafı: Menteşe tipi talaş konveyörü, boşaltma yüksekliği 840 mm, ayrı soğutma tankı ve güçlendirilmiş kaldırma pompası (100 l/dak)

- Soğutma Sıvısı Sistemi: Emülsiyon için hazırlanmış, düşük basınçlı pompa (8 bar / 80 L/dak), orta basınçlı pompa (20 bar / 30 L/dak), Profibus arayüzlü temel sistem 600L tank, soğutucu mikro filtre sistemi (kompakt bant filtre tipi KF150, 150 l/dak emülsiyon / 120 l/dak yağ verimi)

- Filtre Ağı: Tip PN 100 / 100-540, tutma boyutu 50µm - 60µm, genişlik 540 mm, uzunluk 50 metre

- Takım Taşıyıcı Valfler: Takım taşıyıcıları 1, 2, 3 için 80 bara kadar soğutma sıvısı yüksek basınç valfleri

- Ekstraksiyon Hazırlığı: Soğutma sıvısı buharı ekstraksiyonu/filtre bağlantısı için, 200 mm kanal çapı, performans yaklaşık 600 m3/sa

- Ek Fonksiyonlar: C200-4D'de yüz/çevresel frezeleme için Transmit/Tracyl fonksiyonu, 840D kumandası için MBL 42-65 ataşmanları

- Çubuk Yükleme Magazini: INDEX MBL 42/3700 çubuk yükleme magazini, mil yüksekliği 1010 mm, çubuk depolama alanı 390 mm genişliğinde, çubuk çapı 10 - 42 mm, maks. çubuk uzunluğu 3644 mm, metrik ölçekli menteşeli çubuk desteği, çubuk itme çubuğu 20D (uzunluk 1400 mm) ve işlenmiş kılavuz bileşenleri 22-42 mm içerir
