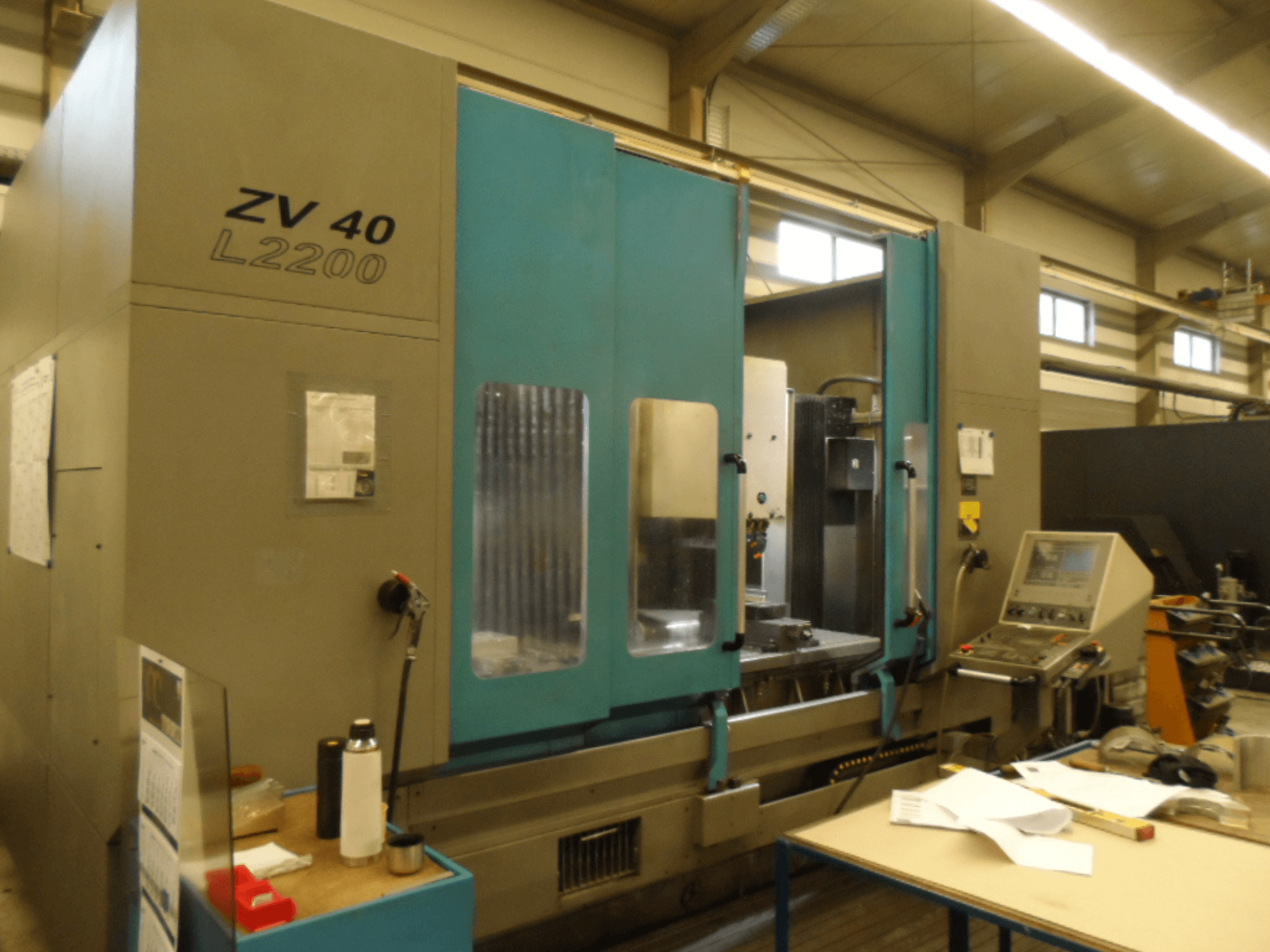

IBARMIA - ZV 40 L2200DE-MIL-IBA-2000-00001

- 2 istasyonlu işlemede X ekseni hareketi (mekik operasyonu): 720 mm

- Z ekseni hareketi (dikey): 600 mm (Opsiyonel: 800 mm)

- T yuvası sayısı: 5

- T-yuvaları boyutu: 18 mm

- T yuvaları arasındaki mesafe: 125 mm

- Min./Maks. iş mili burnu ile tabla arasındaki mesafe: 200 / 800 mm (Opsiyonel: 1000 mm)

- Takım koniği / tutucu: SK40 - DIN 69871 (Seçenekler: HSK A-63 DIN 69893 veya HSK A-80 DIN 69893)

- SK takım tutucu için çekme saplaması: DIN 69672

- Takım tutma sıkma kuvveti (SK): 12000 N (Seçenekler: HSK A-63: 18000 N / HSK A-80: 28000 N)

- İç yatak çapı: 80 mm

- Maks. standart iş mili hızı: 6000 rpm (Seçenekler: 4000 / 8000 / 10000 rpm)

- Ana iş mili motor gücü %100: 28 kW (Aralıklı: 38,5 kW)

- Standart konfigürasyon için sabit güç: 1500 rpm

- Maks. tork %100'de: 178 Nm (Aralıklı: 245 Nm)

- 100'de X, Y, Z'de besleme kuvveti: 13000 N (Aralıklı: 15600 N)

- X, Y, Z'de hızlı travers hızı: 30 m/dak

- X, Y, Z'de maks. çalışma ilerleme hızı: 10 m/dak

- Konumlandırma toleransı Tp X(1000mm)-Y-Z: 0,015 mm

- Maks. konumlandırma dağılması Ps maks.: 0,010 mm

- X-Y-Z'de ölçüm sistemi: Doğrusal cam teraziler

- Çelikte frezeleme kapasitesi (St 60): 650 cm³/dak

- Çelikte delme kapasitesi (St 60): Ø 60 mm

- Çelikte kılavuz çekme kapasitesi (St 60): M-36

- Alet cebi sayısı: 24 (Seçenekler: 40 - 52)

- Maks. takım uzunluğu: 300 mm

- Maks. takım ağırlığı: 10 kg

- Maks. takım çapı (tam magazin): 85 mm

- Maks. takım çapı (bitişik cepler serbest): 125 mm

- Araç yönetimi: Rastgele

- Takım değiştirme süresi: 3.5 s

- Çipten çipe takım değiştirme süresi: 7 sn

- Zemin alanı gereksinimi: yaklaşık 17 m²

- Soğutma sıvısı tankı kapasitesi: 370 litre

- Makine uzunluğu (Boyut A): 4200 mm

- Dokulu boya yapısı (2 renk): RAL gri 7037 / mavi 5012

- Elektrik bağlantısı: 55 kW

- Çalışma gerilimi: 400 V / 50 Hz

- Basınçlı hava bağlantısı: 6 bar

- Soğutma sıvısı pompası gücü: 0,75 kW

- Standart ekipman: CE makine muhafazası koruması, talaş konveyörü, soğutma sıvısı tankı, X/Y/Z eksenlerinde doğrusal cam ölçekler, X ekseni boyunca dikey iç kaplama, çalışma alanı aydınlatması, otomatik merkezi yağlama, iş mili kafası için hidrolik karşı ağırlık dengesi, otomatik pnömatik iş mili temizleme, mobil kontrol paneli, rijit kılavuz çekme (telafi aynası olmadan kılavuz çekme).

- Fabrika opsiyonları mevcuttur: Dahili soğutma sıvısı beslemesi (IKZ), tam makine muhafazası, mekik operasyonu için bölme duvarı, 1 veya 2 ek makine ekseni için bölme kafaları/döner tablalar, iş aleti dokunmatik probu, dijitalleştirme sistemleri, takım izleme sistemleri, taşınabilir elektronik el çarkı

- gereksinimlere bağlı olarak, Y eksenindeki parçaların değiştirilmesi veya onarılması gerekecektir
