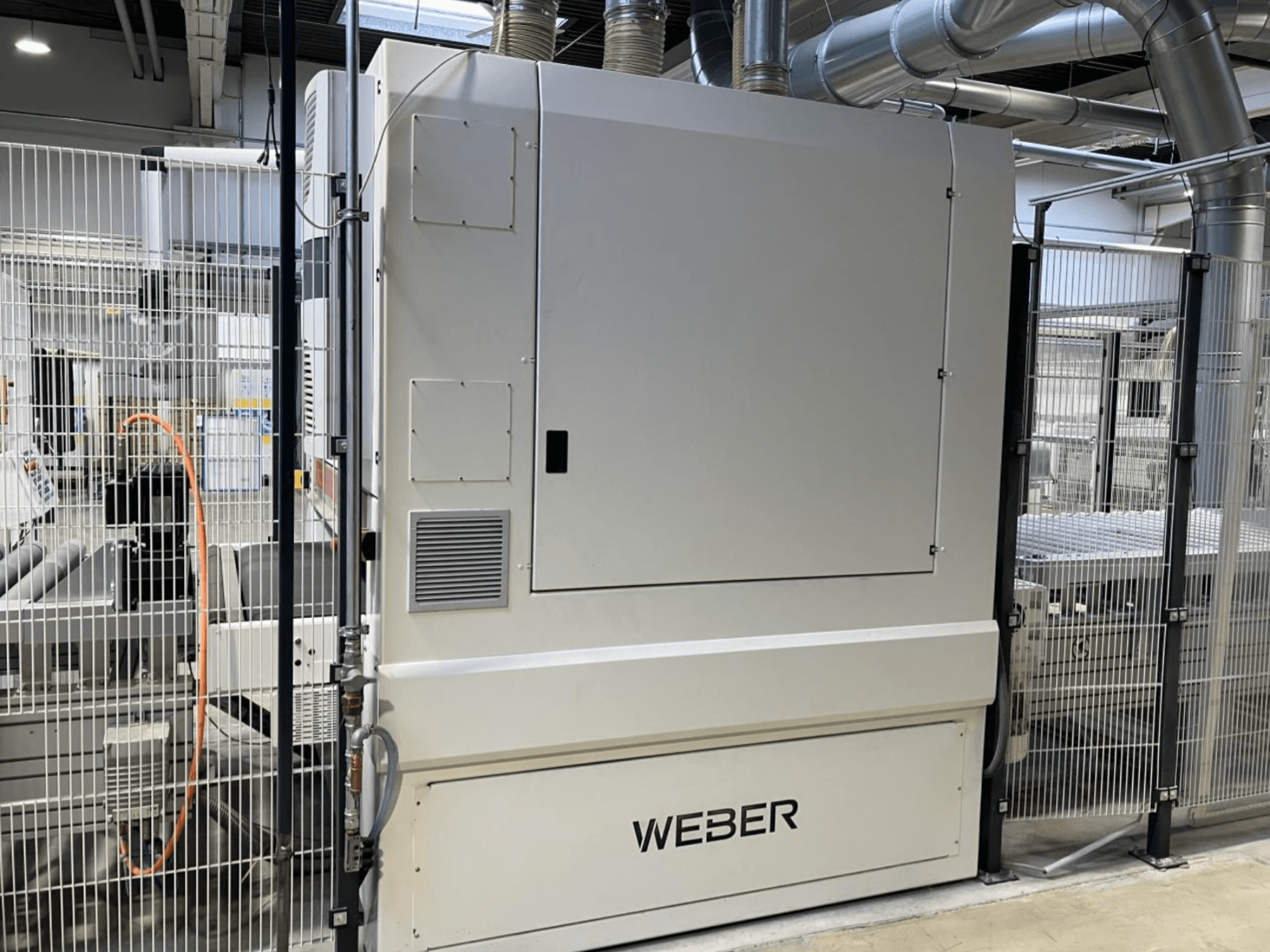

HYMMEN - JUPITER JPT C 680/548 mit OFS 850DE-COM-HYM-2020-00001

• Genel sistem verileri:

  • Nominal genişlik: 680 mm

  • Maksimum baskı genişliği: 548 mm (680 mm'ye kadar genişletilebilir)

  • OFS'de maksimum panel genişliği: 510 mm

  • Çalışma yüksekliği: 900 mm (+50 mm)

  • İşleme: yukarıdan baskı ve üst kaplama, aşağıdan karşı kaplama

  • Çalışma modu: maks. 255 mm parça genişliğine kadar çift şeritli 255 mm parça genişliği; aksi takdirde tek şeritli

  • Sistem hızı: 8-65 m/dak

  • Baskı hızı: 50 m/dak'ya kadar

• Jüpiter dijital baskı ünitesi (JPT):

  • Renk sayısı: 4

  • Renk başına baskı kafası: 8 (maks. 10 mümkün)

  • Ek renkler için boş yuvalar: 6

  • Yazıcı kafası tipi: XAAR 2001

• DLE yapı baskı ünitesi:

  • Satırları yazdır: 1

  • Satır başına baskı kafası: 8 (maks. 10 mümkün)

  • Ek sıralar için ücretsiz slotlar: 1

  • Toplam yazıcı kafaları: 8

  • Yazıcı kafası tipi: XAAR 1003

• Ham panel özellikleri:

  • Uzunluk: 600-2800 mm

  • Boyuna yırtılmadan önceki ham ana levha genişliği: 900-1260 mm

  • Paneller dijital baskı ve kaplama işlemlerinden önce boylamasına bölünür

• Kalınlık: 2-12 mm (kısıtlama yok); hız sınırlamaları ile 28 mm'ye kadar

• Kesme biçimli testere:

  • 160-510 mm arasında bitmiş tahta genişliklerinin üretimi için 5 adede kadar testere kesimi artı 2 düzeltme ünitesine sahip uzunlamasına yırtma sistemi

• Bitmiş panel özellikleri:

  • Uzunluk: 600-2800 mm

  • Genişlik: 160-510 mm

  • Kalınlık: 2-12 mm (kısıtlama yok); hız sınırlamaları ile 28 mm'ye kadar

• Besleme sistemi (besleme):

  • Tip: vakum portalı

  • Besleme istasyonları: 2

  • Boşaltma pozisyonları: 1

  • Maksimum besleme kapasitesi: 8 döngü/dakika; çift istifleme ile: 16 panel/dakika

  • İstasyon başına özdeş istifler: panel uzunluğu 1550 mm'ye kadar = 2; ≥1550 mm = 1

  • Maksimum istif yüksekliği: 1050 mm

  • Maksimum yığın ağırlığı: 5000 kg (kombine)

  • Tasarım: çukursuz

  • Taşıma modu: koruyucu plaka veya palet

  • Koruyucu plaka (besleme): uzunluk 800-2800 mm; genişlik 1000-1260 mm; kalınlık 20-30 mm (paletler için 150 mm'ye kadar); plaka/palet başına maksimum 80 kg

• İstifleme sistemi (dışarı besleme):

  • Tip: damla şaft

  • İstifleme pozisyonları: 1

  • Maksimum istifleme kapasitesi: 30 döngü/dakika

  • Pozisyon başına özdeş istifler: panel uzunluğu 1550 mm'ye kadar = 2; ≥1550 mm = 1

  • Maksimum istif yüksekliği: 1050 mm (alternatif: 1000 mm)

  • Maksimum istif ağırlığı: 5000 kg (kombine) / Alternatif istifleme konfigürasyonu maksimum istif ağırlığı: 3500 kg

  • Tasarım: çukurlu

  • Taşıma modu: koruyucu plaka veya palet

  • Koruyucu plaka besleme yöntemi: forklift ile yükleme, robot ile ayırma

  • Koruyucu plaka (istifleme): uzunluk 800-2800 mm; genişlik 1000-1200 mm; kalınlık 20-30 mm; plaka başına maksimum 80 kg; malzeme OSB veya HDF

• İşlem agregaları:

  • Agrega sayısı: 35

  • Proses adımları: besleme, kesme, temizleme, kızılötesi ısıtma, UV kürleme, kaplama, dijital baskı, yapılandırma, excimer matlaştırma, istifleme

• Uygulama:

  • Büyük panellerin (döşeme ve mobilya) yüksek hızlı yüzey işlemesi için endüstriyel tek geçişli dijital baskı hattı, doğrudan alt tabakalar üzerinde gerçekçi ahşap, taş veya özel dekorlar üretir

Ek ekipman

• Dış beslemede koruyucu plaka ayırma robotu (koruyucu plaka işlemenin bir parçası olarak)
