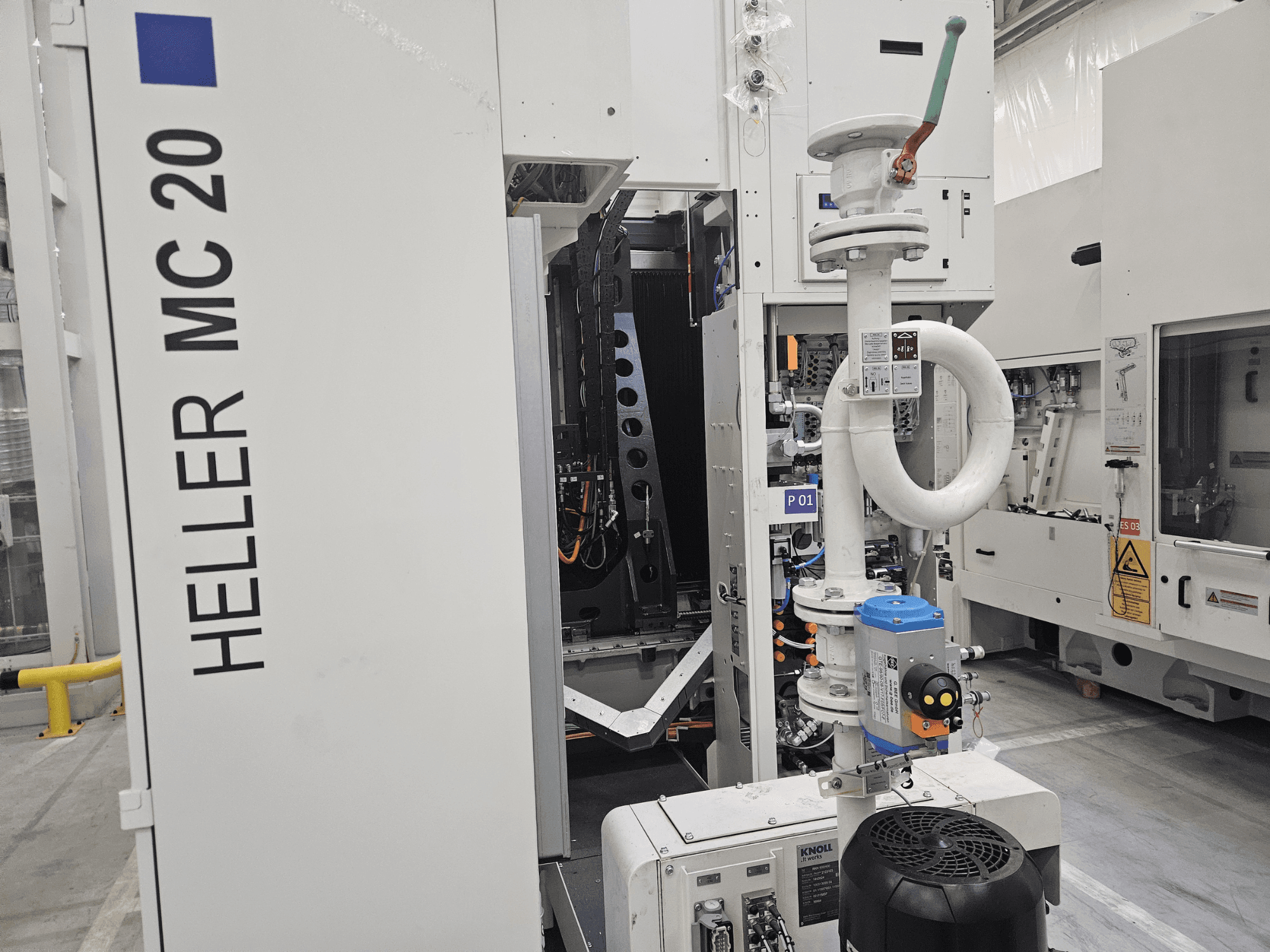

Bu 5 eksenli HELLER MC 20 2019 yılında üretilmiştir. Siemens 840D sl kontrol sistemine, 800/750/800 mm X/Y/Z hareketlere ve 60.000 mm/dak'ya kadar hızlı travers hızlarına sahiptir. İş mili, 16.000 rpm'ye kadar hızlarda HSK-A63 takımlarını destekler. 44 konumlu bir takım magazini ve 520 mm çapında bir döner tabla içerir. Karmaşık işleme görevleri için idealdir. Bu makine hakkında daha fazla bilgi için bize ulaşın.
Genel bakış
- marka: HELLER
- yıl: 2019
- MODEL: MC 20
- uygulama tipi: Frezeleme
- Yer: Polonya
- makine tipi: Yatay İşleme Merkezi
- kontrol ünitesi markası: SIEMENS
Teknik Bilgiler - HELLER MC 20
Kontrol Ünitesi
- Kontrol Markası: SIEMENS
- Kontrol Modeli: 840D sl
Boyutlar
- Makine Yüksekliği: 4000 mm
- Makine Uzunluğu: 5300 mm
- Makine Ağırlığı: 13000 kg
Hareket
- Eksen Sayısı: 5
- X Ekseni Hareketi: 800 mm
- Y Ekseni Hareketi: 750 mm
- Z Ekseni Hareketi: 800 mm
Teknik Özellikler
- Maks. Takım Ağırlığı: 12 kg
- Mil Gücü: 34 kW
- Mil Hızı: 16000 RPM
Ek bilgi
Çalışma alanı
Besleme kuvvetleri (X/Y/Z): 10,000 N
Hızlar ve dinamikler
Hızlı travers X/Y/Z: 60.000 mm/dak
Hızlanma: X 7 m/s², Y 8 m/s², Z 6 m/s²
İş mili/işleme ünitesi (HSK-A63)
Alet arayüzü: HSK-A63
Ön yatakta mil çapı: 70 mm
Araç yönetimi
Takım magazini tipi: HSK-A63
Takım pozisyonu sayısı: 44
Tüm cepler doluyken maksimum alet ağırlığı: 6 kg
Maksimum takım uzunluğu: 550 mm
Maksimum takım çapı: tüm cepler doluyken 120/80/80 mm; bitişik cepler boşken 150 mm
Minimum çipten çipe geçiş süresi (VDI): yaklaşık 3,3-4,4 sn
Döner eksenler (A/B/AB)
Döner tabla çapı (A/B ekseni): 520 mm
Girişim çemberi çapı: A ekseni 1260 mm; AB ekseni/B ekseni 800/900 mm
Hız: A ekseni 17 rpm; B ekseni/AB ekseni 40/50 rpm
İndeksleme çözünürlüğü: A ekseni 360.000 × 0,001°; B ekseni 360.000 × 0,001°
İndeksleme hassasiyeti (VDI/DGQ 3441): A ekseni 12 yay saniyesi; B ekseni 10 yay saniyesi
Ölçüm sistemi
Pozisyon ölçüm sistemi: Doğrudan, mutlak doğrusal ölçekler
Kurulum verileri
Güç kaynağı: 400 V / 50 Hz
Toplam bağlı yük: yaklaşık 27-30 kVA
Basınçlı hava gereksinimi: 4,5-6 bar
Ek ekipman
Makine çok iyi teknik durumdadır
Eksiksiz servis belgeleri mevcuttur
Özel yükleme ve boşaltma sistemi
*Gösterilen veriler ile gerçek değerler arasında farklılıklar olabilir, bu durum satış temsilcisi tarafından teyit edilmelidir.
