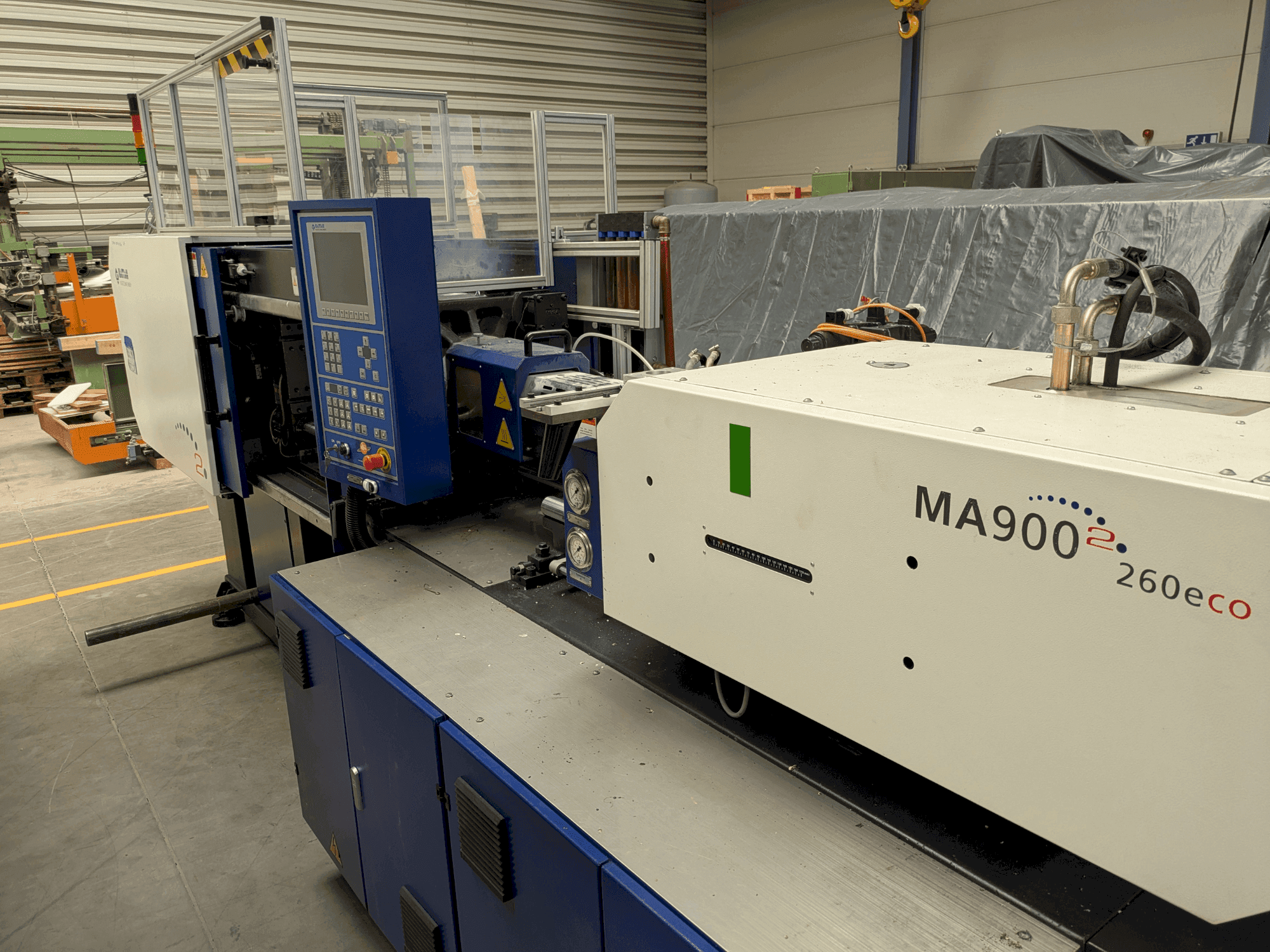

HAITIAN - MA900 II ecoDE-INJ-HAI-2016-00001

Enjeksiyon Kapasitesi (PS): 139 g

Plastikleştirme Kapasitesi: 13,3 g/s

Isıtma gücü: 7. 85 kw

Bağlantı çubuğu aralığı (hxv): 360 × 360 mm

Kalıp yüksekliği mevcuttur: 150 - 380 mm

Ejektör sayısı: 5

Pompa motor gücü: 11 kw

Minimum kalıp boyutu (l × w): 250 × 250 mm

Gerekli Kurulum Alanı: Çalıştırma ve bakım için makinenin etrafında en az 1 m açıklık bırakmalıdır

Makine Temeli ve Paspas Diyagramı

Temel Tipi: Betonarme temel tavsiye edilir.

Yük Taşıma Kapasitesi: ≥ 3,5 t makine ağırlığını desteklemelidir.

Seviye Toleransı: Makine düz bir temel üzerine kurulmalıdır (≤ 0,2 mm/m eğim).

Titreşim Sönümleme: Makine ayaklarının altında titreşim önleyici pedler veya çelik plakalar kullanın

Kablo ve Elektrik Gereksinimleri

Pompa Motor Gücü: 11 kW

Isıtma Gücü: 7,85 kW

Toplam Kurulu Güç (yaklaşık): ~19 kW

Güç Kaynağı: 3 fazlı, tipik olarak 400V / 50Hz (yerel özellikleri kontrol edin).

Devre Kesici Önerisi: ≥ 40 A (yerel standartlara bağlıdır).

Topraklama: Güvenilir topraklama gereklidir (≤ 4 Ω direnç).

Kablo Süspansiyon Şeması: Kabloları bağlamadan önce makine düzleştirilmelidir

Soğutma ve Hidrolik Gereksinimler

Yağ Deposu Kapasitesi: 190 L (önerilen hidrolik yağı ISO VG46 kullanın).

Soğutma Suyu Gereksinimi:

Hidrolik Yağ Soğutucu için

Kalıp Soğutma Devreleri için (4 × su geçişi sağlanmıştır)

Su Kalitesi: Temiz, aşındırıcı olmayan, filtrelenmiş.

Su Basıncı: 0,2 - 0,4 MPa

Çevresel Koşullar

Ortam Sıcaklığı: 5 - 40 °C

Bağıl Nem: ≤ %90 (yoğuşmasız)

Kurulum Yeri: İç mekan, titreşimsiz, tozsuz ortam
